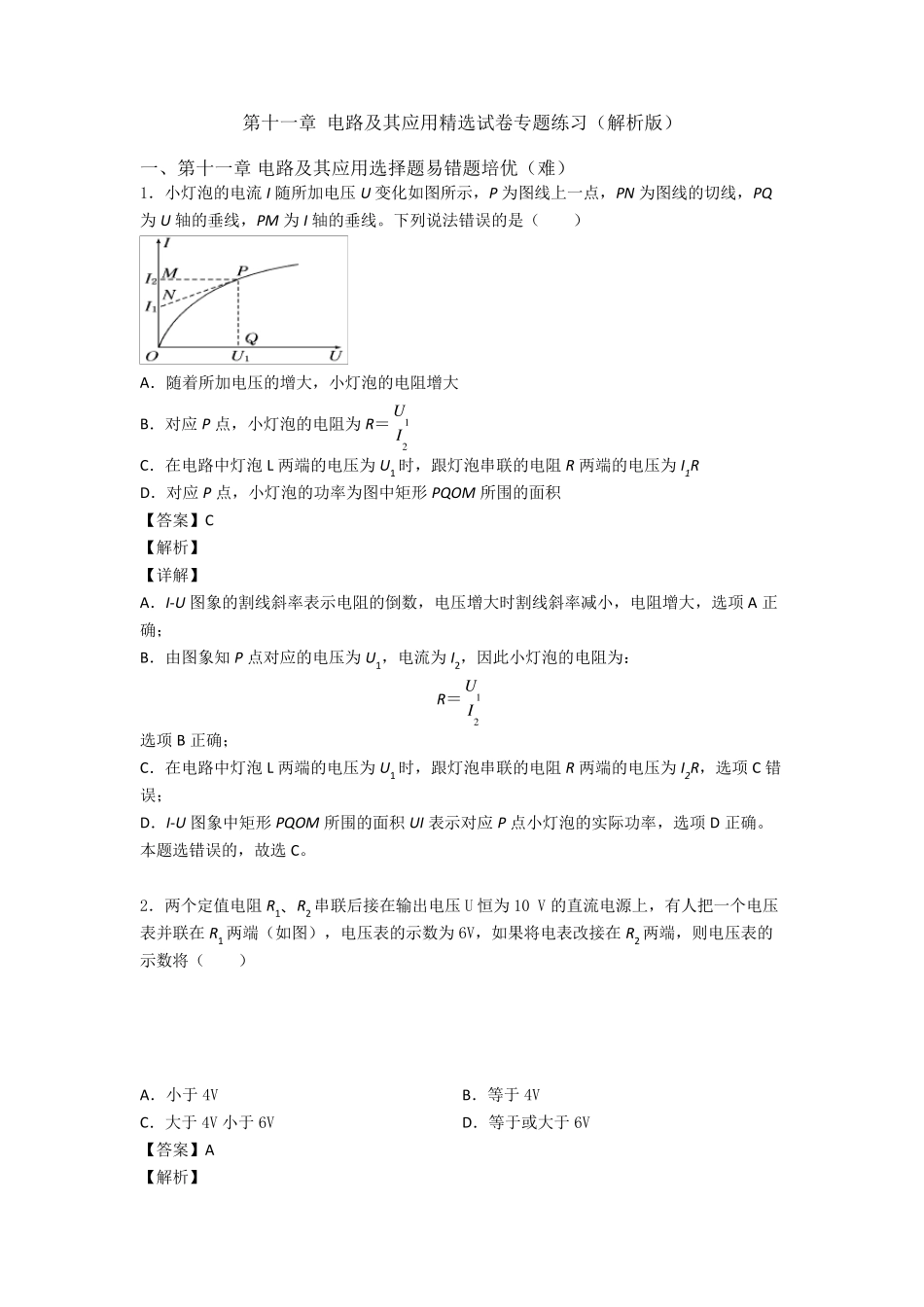

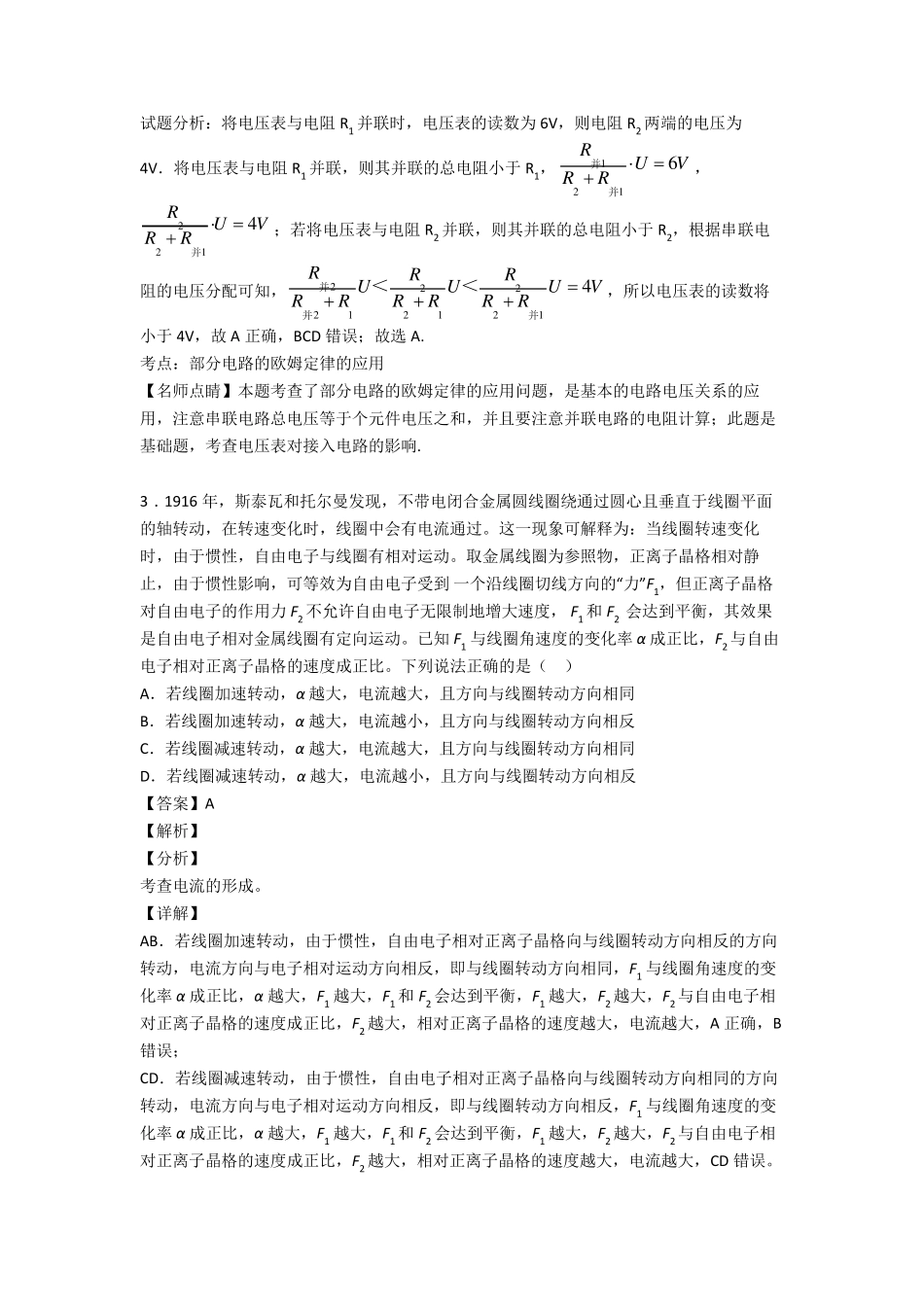

第十一章 电路及其应用精选试卷专题练习（解析版） 一、第十一章 电路及其应用选择题易错题培优（难） 1．小灯泡的电流 I 随所加电压 U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ为 U 轴的垂线，PM 为 I 轴的垂线。下列说法错误的是（ ） A．随着所加电压的增大，小灯泡的电阻增大 B．对应P 点，小灯泡的电阻为 R＝12UI C．在电路中灯泡 L两端的电压为 U1 时，跟灯泡串联的电阻 R 两端的电压为 I1R D．对应P 点，小灯泡的功率为图中矩形 PQOM 所围的面积 【答案】C 【解析】 【详解】 A．I-U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项 A 正确； B．由图象知 P 点对应的电压为 U1，电流为 I2，因此小灯泡的电阻为： R＝12UI 选项 B 正确； C．在电路中灯泡 L两端的电压为 U1 时，跟灯泡串联的电阻 R 两端的电压为 I2R，选项 C 错误； D．I-U 图象中矩形 PQOM 所围的面积 UI 表示对应P 点小灯泡的实际功率，选项 D 正确。 本题选错误的，故选C。 2．两个定值电阻 R1、R2 串联后接在输出电压 U 恒为 10 V 的直流电源上，有人把一个电压表并联在 R1 两端（如图），电压表的示数为 6V，如果将电表改接在 R2 两端，则电压表的示数将（ ） A．小于 4V B．等于 4V C．大于 4V 小于 6V D．等于或大于 6V 【答案】A 【解析】 试题分析：将电压表与电阻R1 并联时，电压表的读数为6V，则电阻R2 两端的电压为4V．将电压表与电阻R1 并联，则其并联的总电阻小于R1，121 6RUVRR并并，221 4RUVRR并；若将电压表与电阻R2 并联，则其并联的总电阻小于R2，根据串联电阻的电压分配可知，2222121214RRRUUUVRRRRRR并并并＜＜，所以电压表的读数将小于4V，故A 正确，BCD 错误；故选A. 考点：部分电路的欧姆定律的应用 【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响. 3．1916 年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为...
