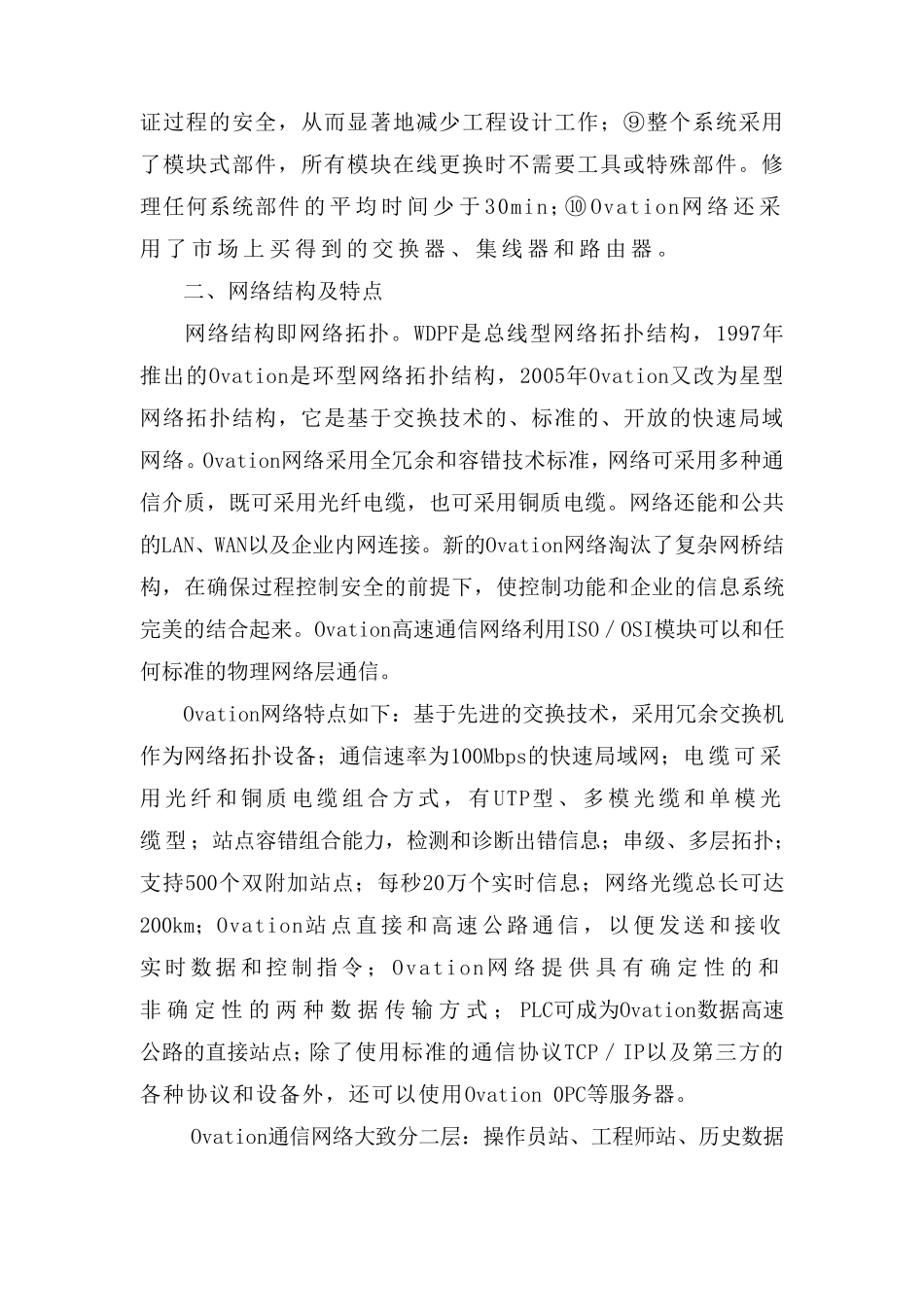

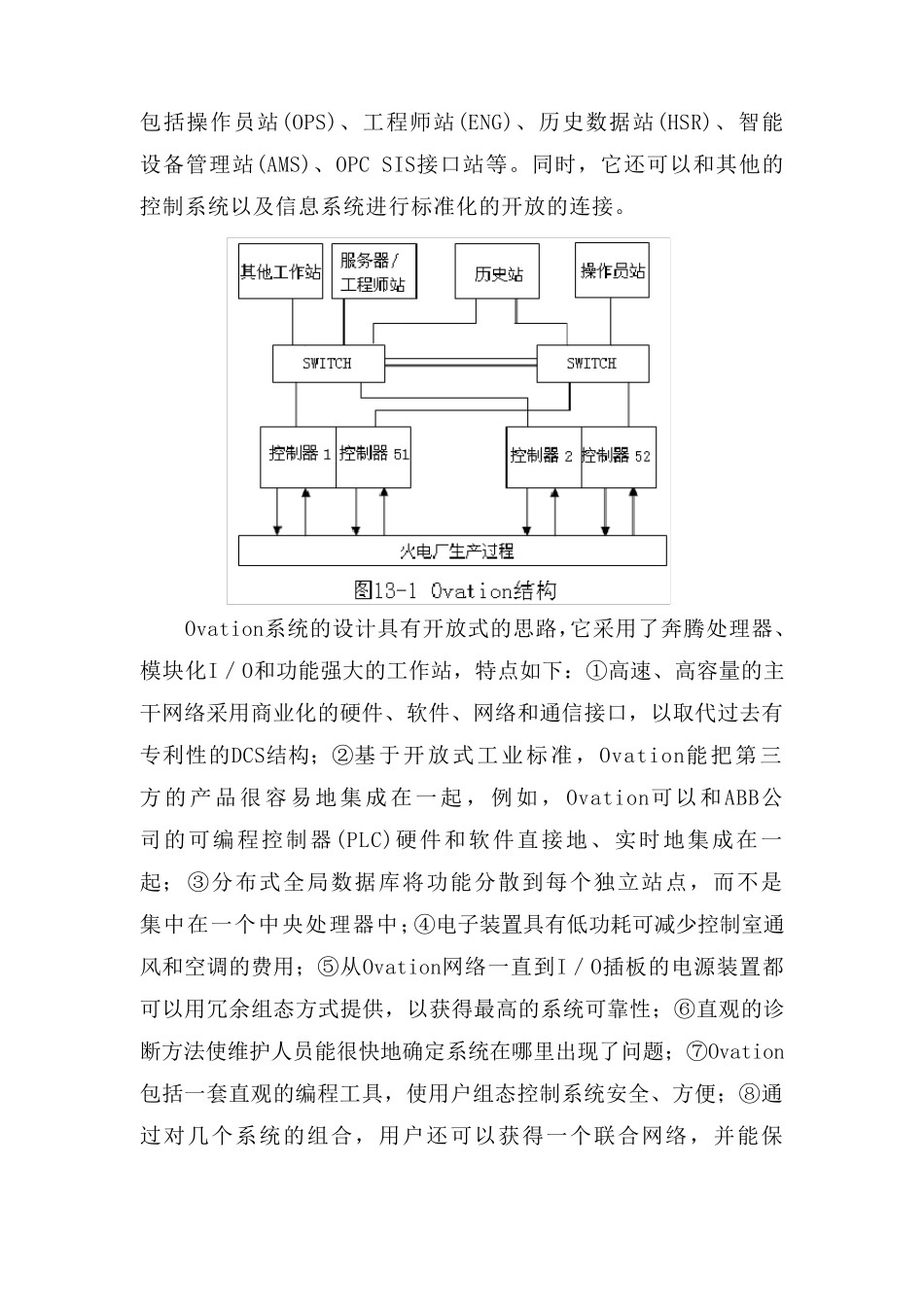

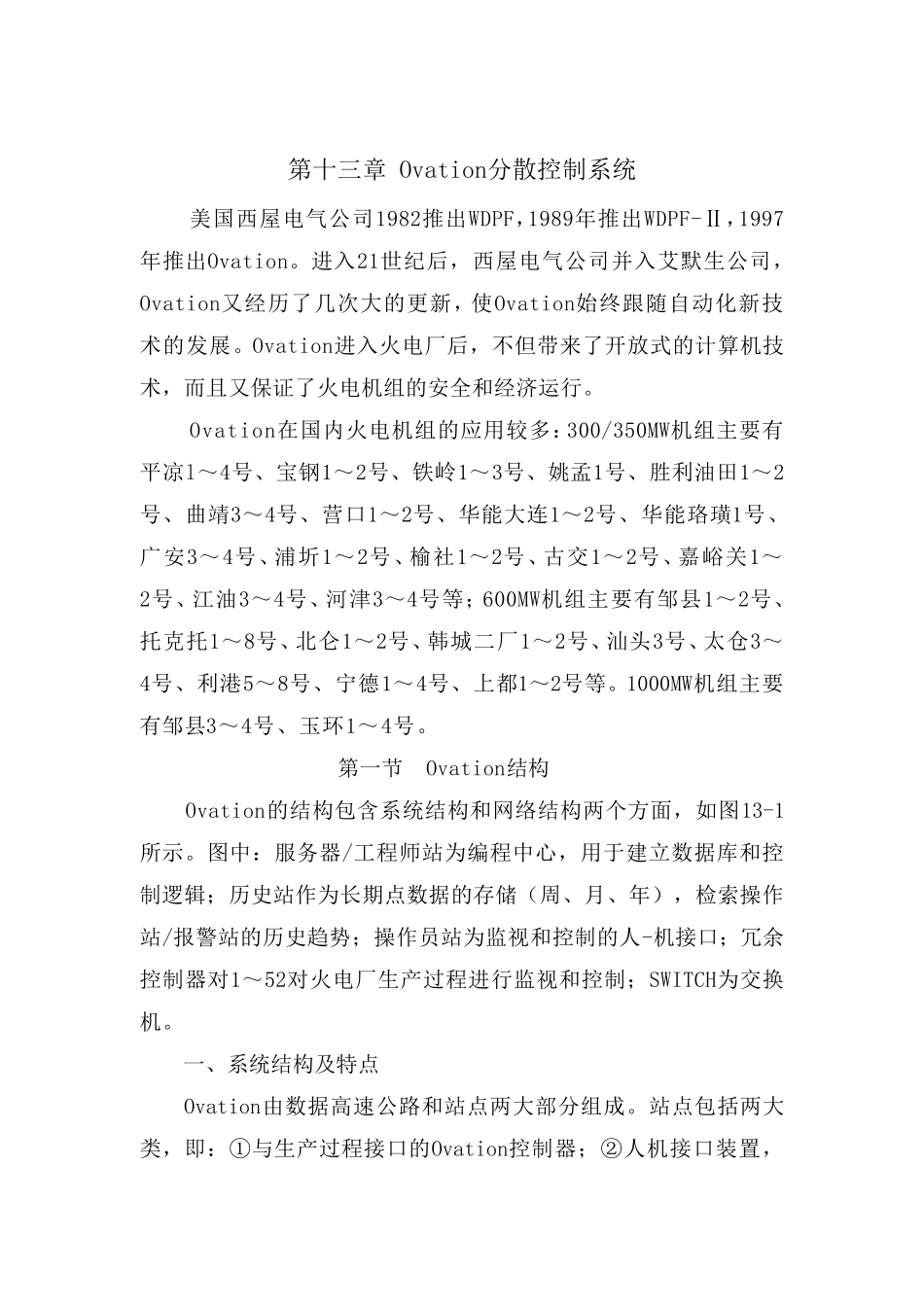

第十三章 Ovation分散控制系统 美国西屋电气公司1982推出WDPF,1989年推出WDPF-Ⅱ,1997年推出Ovation。进入21世纪后,西屋电气公司并入艾默生公司,Ovation又经历了几次大的更新,使Ovation始终跟随自动化新技术的发展。Ovation进入火电厂后,不但带来了开放式的计算机技术,而且又保证了火电机组的安全和经济运行。 Ovation在国内火电机组的应用较多:300/350MW机组主要有平凉l~4号、宝钢1~2号、铁岭1~3号、姚孟1号、胜利油田1~2号、曲靖3~4号、营口1~2号、华能大连1~2号、华能珞璜1号、广安3~4号、浦圻1~2号、榆社1~2号、古交1~2号、嘉峪关1~2号、江油3~4号、河津3~4号等;600MW机组主要有邹县1~2号、托克托1~8号、北仑1~2号、韩城二厂1~2号、汕头3号、太仓3~4号、利港5~8号、宁德1~4号、上都1~2号等。1000MW机组主要有邹县3~4号、玉环1~4号。 第一节 Ovation结构 Ovation的结构包含系统结构和网络结构两个方面,如图 13-1所 示 。图 中 :服 务 器 /工 程 师 站 为 编 程 中 心 ,用于 建 立 数 据 库 和控制逻 辑 ;历史 站 作 为 长 期 点 数 据 的存 储 ( 周 、月 、年) ,检 索 操 作站 /报 警 站 的历史 趋 势 ;操 作 员 站 为 监 视 和控制的人 -机接 口;冗 余控制器 对 1~52对 火电厂生产 过 程 进行监 视 和控制;SWITCH为 交换机。 一、系统结构及 特 点 Ovation由 数 据 高 速 公路 和站 点 两大部 分组成 。站 点 包括 两大类 ,即 :① 与 生产 过 程 接 口的Ovation控制器 ;② 人 机接 口装 置 ,包括操作员站(OPS)、工程师站(ENG)、历史数据站(HSR)、智能设备管理站(AMS)、OPC SIS接口站等。同时,它还可以和其他的控制系统以及信息系统进行标准化的开放的连接。 Ovation系统的设计具有开放式的思路,它采用了奔腾处理器、模块化I/O和功能强大的工作站,特点如下:①高速、高容量的主干网络采用商业化的硬件、软件、网络和通信接口,以取代过去有专利性的DCS结构;②基于开放式工业标准,Ovation能把第三方 的产 品很 容 易地 集 成 在一 起 ,例 如,Ovation可以和ABB公司的可编程控制器(PLC)硬件和软件直接地、实时地集成在一起; ③分布式全局数据库将功能分散到每个独立站点,而不是集中在一个中央处理器中;④电子装置具有低功耗可减少控制室通风和空调的费用;...
