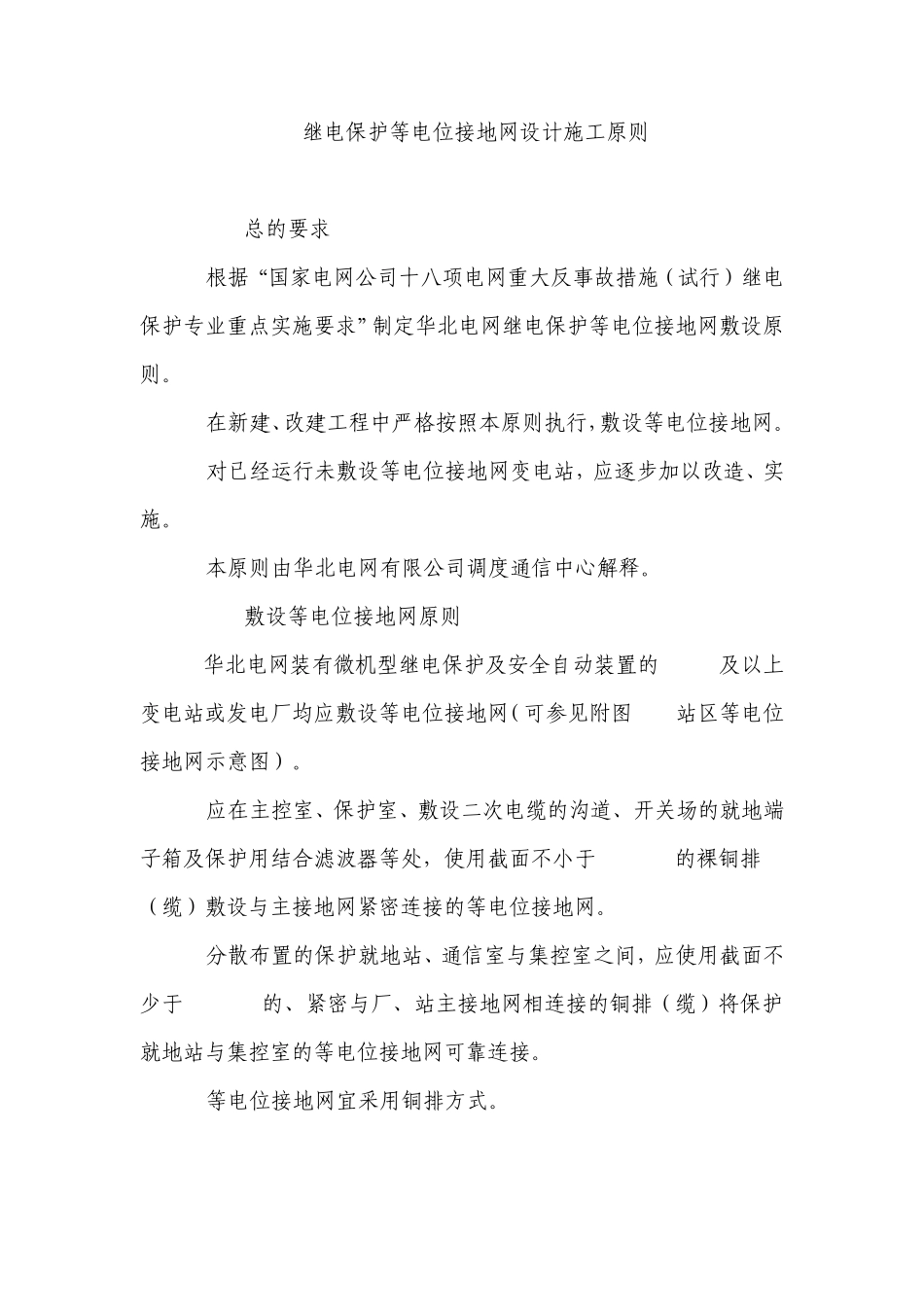

继电保护等电位接地网设计施工原则 1 总的要求 1.1根据“国家电网公司十八项电网重大反事故措施（试行）继电保护专业重点实施要求”制定华北电网继电保护等电位接地网敷设原则。 1.2在新建、改建工程中严格按照本原则执行，敷设等电位接地网。 1.3对已经运行未敷设等电位接地网变电站，应逐步加以改造、实施。 1.4本原则由华北电网有限公司调度通信中心解释。 2 敷设等电位接地网原则 2.1华北电网装有微机型继电保护及安全自动装置的110kV及以上变电站或发电厂均应敷设等电位接地网（可参见附图 2-1站区等电位接地网示意图）。 2.2应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于 100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。 2.3分散布置的保护就地站、通信室与集控室之间，应使用截面不少于 100 mm2的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。 2.4等电位接地网宜采用铜排方式。 2.5对主接地网采用铜地网的变电站，亦应按照上述原则敷设等电位接地网。 3 等电位接地网安装方式 3.1 控制室、保护室内等电位接地网安装方式 3.1.1原则要求 3.1.1.1在主控室、保护室柜屏下层的电缆室、电缆沟内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接(目字结构)，形成保护室内的等电位接地网。 3.1.1.2保护室内的等电位接地网必须用至少 4根以上、截面不小于 50mm2的铜排（缆）与厂、站的主接地网在电缆入口处一点连接，这四根铜排（铜缆）取自目字结构等电位接地网与主接地网靠近的位置。 3.1.1.3二次电缆沟道内敷设的接地铜排（缆）引入控制室、保护小室时，应与主控室、保护室内主接地网在电缆入口处一点连接。此接地点应与室内等电位接地网的接地点布置在一处。 3.1.1.4当主控室、保护室有多个电缆入口时，各二次电缆沟道内敷设的接地铜排（缆）应汇集到室内等电位接地网的接地点所处的电缆入口处，与主接地网在一点连通。此接地点应与室内等电位接地网的接地点布置在一处。 3.1.2施工要求： 3.1.2.1铜排与铜排的连接采用放热焊接。 3.1.2.2控制室、保护室内等电位接地网采用专用支架固定。 3.1.2.3控制室、保护室下方是电缆夹层：支架固定在第一层桥架与结构梁之间的桥架立柱上，约在梁下 100mm高出第一层桥架 100mm处（可参见附图 3-1）。支架固定采用钨极氩弧...
