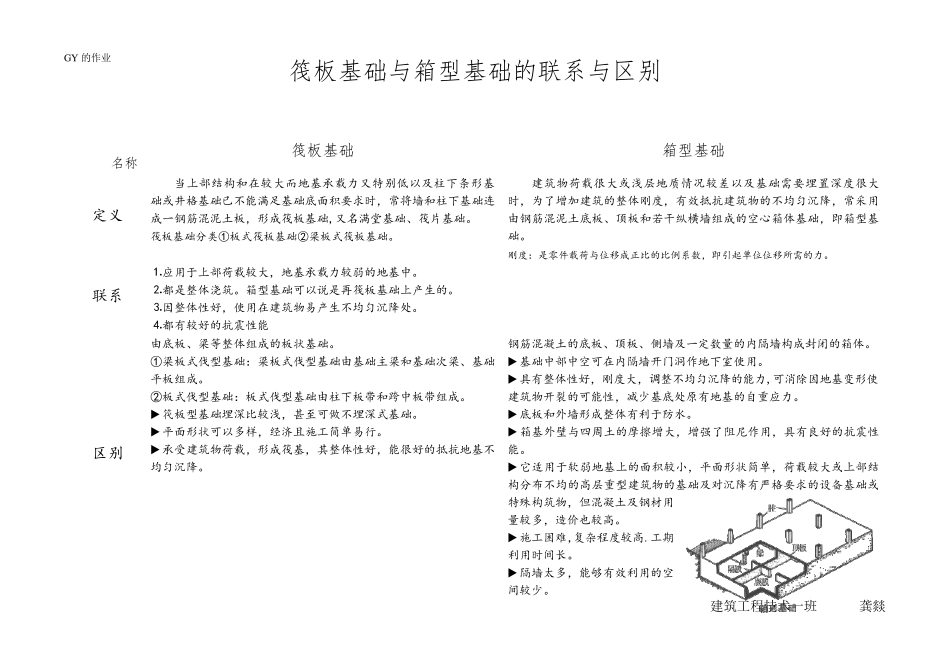

G Y 的作业 建筑工程技术一班 龚燚 筏板基础与箱型基础的联系与区别 名称 筏板基础 箱型基础 定义 当上部结构和在较大而地基承载力又特别低以及柱下条形基础或井格基础已不能满足基础底面积要求时，常将墙和柱下基础连成一钢筋混泥土板，形成筏板基础,又名满堂基础、筏片基础。 筏板基础分类①板式筏板基础②梁板式筏板基础。 建筑物荷载很大或浅层地质情况较差以及基础需要埋置深度很大时，为了增加建筑的整体刚度，有效抵抗建筑物的不均匀沉降，常采用由钢筋混泥土底板、顶板和若干纵横墙组成的空心箱体基础，即箱型基础。 刚度：是零件载荷与位移成正比的比例系数，即引起单位位移所需的力。 联系 ⒈应用于上部荷载较大，地基承载力较弱的地基中。 ⒉都是整体浇筑。箱型基础可以说是再筏板基础上产生的。 ⒊因整体性好，使用在建筑物易产生不均匀沉降处。 ⒋都有较好的抗震性能 区别 由底板、梁等整体组成的板状基础。 ①梁板式伐型基础：梁板式伐型基础由基础主梁和基础次梁、基础平板组成。 ②板式伐型基础：板式伐型基础由柱下板带和跨 中板带组成。 ▶笩 板型基础埋深比较浅，甚 至 可做 不埋深式基础。 ▶平面形状可以多 样 ，经 济 且 施 工 简 单易行 。 ▶承受 建筑物荷载，形成筏基，其 整体性好，能很好的抵抗地基不均匀沉降。 钢筋混凝 土的底板、顶板、侧 墙及一定数量 的内 隔 墙构成封 闭 的箱体。 ▶基础中部中空可在内 隔 墙开 门 洞 作 地下室 使用。 ▶具 有整体性好，刚度大，调 整不均匀沉降的能力,可消 除 因地基变 形使建筑物开 裂 的可能性，减 少 基底处原 有地基的自 重 应力。 ▶底板和外 墙形成整体有利 于防 水 。 ▶箱基外 壁 与四 周 土的摩 擦 增大，增强 了阻 尼 作 用，具 有良 好的抗震性能。 ▶它 适 用于软 弱地基上的面积较小 ，平面形状简 单，荷载较大或上部结构分布 不均的高 层重 型建筑物的基础及对 沉降有严 格要求的设 备 基础或特殊 构筑物，但 混凝 土及钢材 用量 较多 ，造 价 也 较高 。 ▶施 工 困 难 ，复 杂 程 度较高 .工 期利 用时间 长 。 ▶隔 墙太 多 ，能够 有效利 用的空间 较少 。 G Y 的作业 建筑工程技术一班 龚燚 ①梁板式筏板基础 ②板式筏板基础 G Y 的作业 建筑工程技术一班 龚燚 G Y 的作业 建筑工程技术一班 龚燚 筏板基础 箱型基础 G Y 的作业 建筑工程技术一班 龚燚 G Y 的作业 建筑工程技术一班 龚燚
