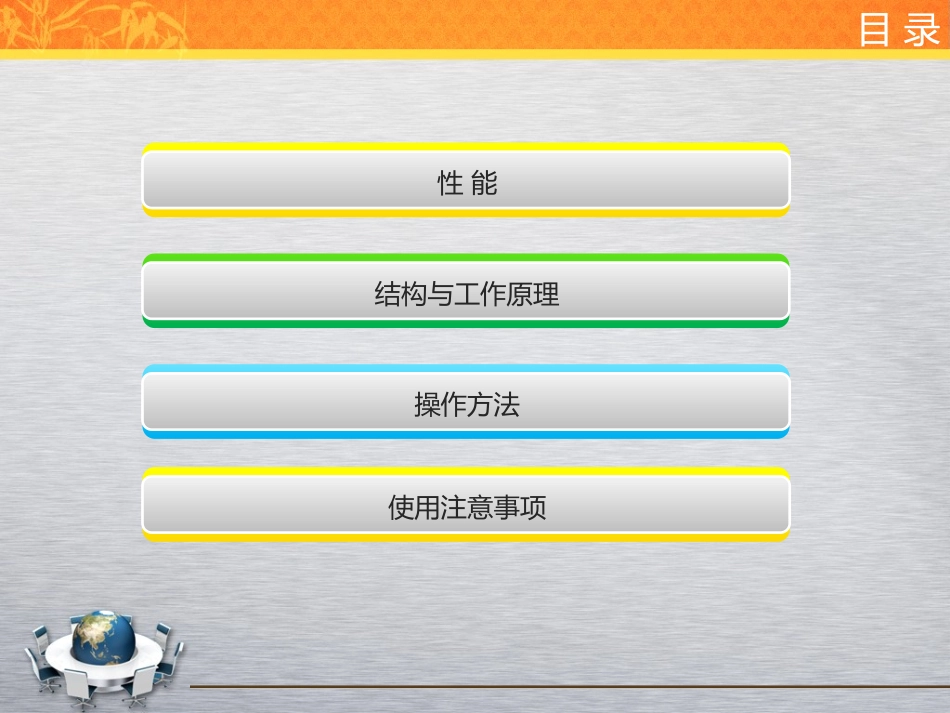

ZH45(C)隔绝式化学氧自救器曹晨芳性能结构与工作原理操作方法目录使用注意事项1.1型号含义ZH45(C)设计编号45min化学氧自救器呼吸系统的保护装置，能实现人体呼吸与外界空气隔绝。主要用于煤矿井下或其他作业环境中出现有毒气体或缺氧时佩戴逃生，撤离现场。1.2用途1.3技术参数外形尺寸155*120*72（mm）额定防护时间45L/min呼吸量时，≥45min；静坐待缓时≥180min。防护性能CO2呼吸浓度≤3.0%最高吸气≤55℃吸气阻力≤245Pa氧气浓度≥21%正常工作温度0-40℃使用有效期携带3年，存放5年1.4技术特点采用安全型氧烛启动器装置，生氧速度和初期生氧量能满足佩戴者需要。采用片状超氧化钾生氧剂，放氧性能稳定。采用耐高温阻燃玻璃纤维毡和全封闭式阻尘结构，粉尘少，阻尘效果好，吸气阻力小。采用新型设计，能有效控制调节呼气进入药罐的流量，从而延长生氧剂的使用时间。2.1、结构2.2工作原理工作原理：佩戴时，先打开初期生氧启动器，40s内即放出约5L的氧气存于气囊中供人呼吸。当佩戴者呼出的CO2和水汽进入药罐时，即与生氧剂反应生成氧气进入气囊。当气囊鼓胀氧气量过剩时排气阀打开，呼气经过专门通道从气囊上的排气阀直接排出，从而限制生氧剂进一步反应，避免多余的氧气浪费。当氧气量较少，气囊扁瘪时排气阀关闭，呼气进入药罐与生氧剂反应迅速产生氧气，如此自动调控生氧呼吸系统，以保持生氧剂的有效工作时间。如果初期生氧装置没有启动或启动后没有产生足够的氧气，可向自救器内连续呼吸气3-4次，生氧剂即可生氧使气囊饱满。2.3工作原理利用生氧剂与人呼出的CO2与水汽结合，发生化学反应而生成O2供给人呼吸。这种生氧剂呈浅黄色的片状。其主要成份是超氧化钾（KO2）这种生氧剂在原理上含有33.7%的有效氧。当温度升到145℃时，就开始缓慢分解，温度再上升到390℃时，即放出超氧部分的有效氧，形成过氧化钾。2.4工作原理2KO2+H2O=2KOH=11/2O2+39.3KJ2KO2+CO2=K2CO3+H2O+140.9KJKOH+CO2=KHCO3+138.4KJ2.5工作原理人体呼气进入生氧药罐，药罐产生的氧气进入气囊，储存起来，吸气时直接吸入气囊中的氧气，气流在呼吸系统中绕行一周，与外界空气完全隔绝。呼气系统：呼气－口具－呼吸软管－组合阀－呼气软管－生氧药罐－呼气中的水汽与CO2与药罐内的生氧剂反应产生大量的O2-气囊吸气路径：气囊中混合气体－吸气阀－呼吸软管－人体肺部当生氧剂产生的氧气超出人体的耗氧量时气囊内压力逐渐增大，达到排气阀气压力时，排气阀的阀门打开，排除多余气体，保证呼吸正常进行。当其囊内压力小于排气压力时，排气阀自动关闭。3.1操作方法1、佩戴位置平时将自救器挂在背部腰带上或根据工作方便挂在前面的腰带上3.1操作方法2、开启扳手使用时将自救器转至腹前，左手托底右手拉下保护罩，使护罩脱离壳体后扔掉用右手扳动掀开启动扳手，将封印条扳断并扔掉。3.1操作方法3、去掉上外壳左手握住下外壳，右手将上外壳拔下扔掉。4、套上头带将头带套在脖子上5、开启装置拔出口具塞，拉开启动装置，把口具放入口中，牙齿咬紧牙垫，闭紧嘴唇。6、夹鼻夹：双手拉开鼻夹弹簧，用夹子准确地夹住鼻子，用嘴从气囊中呼吸。4.使用注意事项1、要选择最快能到达新风流场所的路线2、行走时要尽力平静，均匀呼吸。一定要戴好口具夹，不能漏气，不能拔下口具说话，联络时要用手势。4、佩戴时感觉吸气干或略有咸味或碱味或呼吸阻力略大时说明是自救器内化学生氧剂正常反应，对人体无害，没有危险，千万不要因此拔下口具，大口吸入环境中的有害气体。5、要防止划破气囊，避免氧气损失。6、当气囊内压力太小，不能满足呼吸需要时，表明生氧剂快接近反应完，自器防护时间已到，应及时更换新自救器，或压风吸气面罩，或进入避难救生舱中等待救援。7、本自救器一旦开启只能使用一次。
