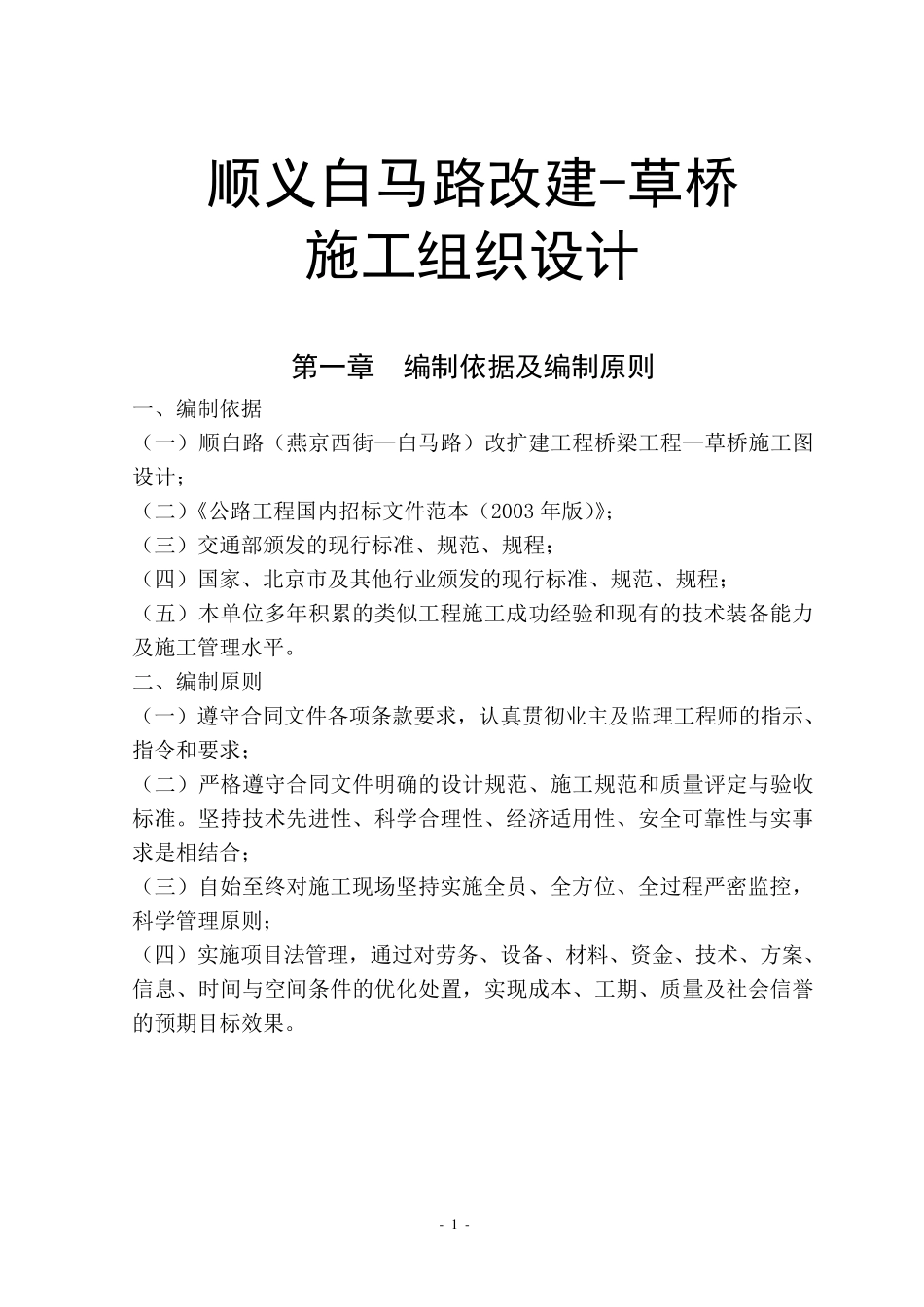

- 1 - 顺义白马路改建-草桥 施工组织设计 第一章 编制依据及编制原则 一、编制依据 （一）顺白路（燕京西街—白马路）改扩建工程桥梁工程—草桥施工图设计； （二）《公路工程国内招标文件范本（2003 年版）》； （三）交通部颁发的现行标准、规范、规程； （四）国家、北京市及其他行业颁发的现行标准、规范、规程； （五）本单位多年积累的类似工程施工成功经验和现有的技术装备能力及施工管理水平。 二、编制原则 （一）遵守合同文件各项条款要求，认真贯彻业主及监理工程师的指示、指令和要求； （二）严格遵守合同文件明确的设计规范、施工规范和质量评定与验收标准。坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合； （三）自始至终对施工现场坚持实施全员、全方位、全过程严密监控，科学管理原则； （四）实施项目法管理，通过对劳务、设备、材料、资金、技术、方案、信 息 、时 间 与空 间 条件的优 化 处 置 ，实现成本、工期 、质量及社 会 信 誉的预 期 目标效 果 。 - 2 - 第二章 工程概况 一、新建桥梁 本工程在K4+615 处跨越减河，新建草桥一处；本次设计是在原有草桥的西侧新建草桥一座，原草桥继续利用。新建草桥全长96.08 米，道路中线与河道斜交，交角为120 度，上部结构采用6×15 米预应力混凝土空心板，下部为柱式墩、台，钻孔灌注桩基础。 二、旧桥改造 现状草桥建于 2006 年，上部结构为6×15 米预应力简支空心板，下部结构为柱式墩、台，钻孔灌注桩基础，桥梁全长96.08 米，全宽 15 米。 具体改造方案如下： 1、桥面铺装 将原有桥面沥青混凝土、伸缩缝拆除，将西侧原有人行步道拆除 1 米，将东侧步道调整为2 米，重新铺设桥面沥青混凝土、新作伸缩缝。 2、桥梁横断面布置 现状草桥的横断面布置为1.5 米（人行步道）+12 米（行车道）+1.5米（人行步道）。改造后的草桥断面布置为0.5 米（护栏带）+12 米（行车道）+2 米（人行步道）+0.5 米（护栏带），断面布置与西侧新建的草桥一致。 三、主要工程数量 序号 材料名称 单位 数量 1 一级钢筋 kg 82030.2 2 二级钢筋 kg 119734 3 D10 钢筋焊网 kg 31462 4 现浇混凝土 m3 1431 5 圆板橡胶支座 块 264 6 AC-16C 沥青砼 m3 63.6 7 AC-25C 沥青砼 m3 89.04 8 Z-80 毛勒伸缩缝 m 55.6 9 钢绞线 kg 4505 - 3 - 四 、 工 程 特 ...
