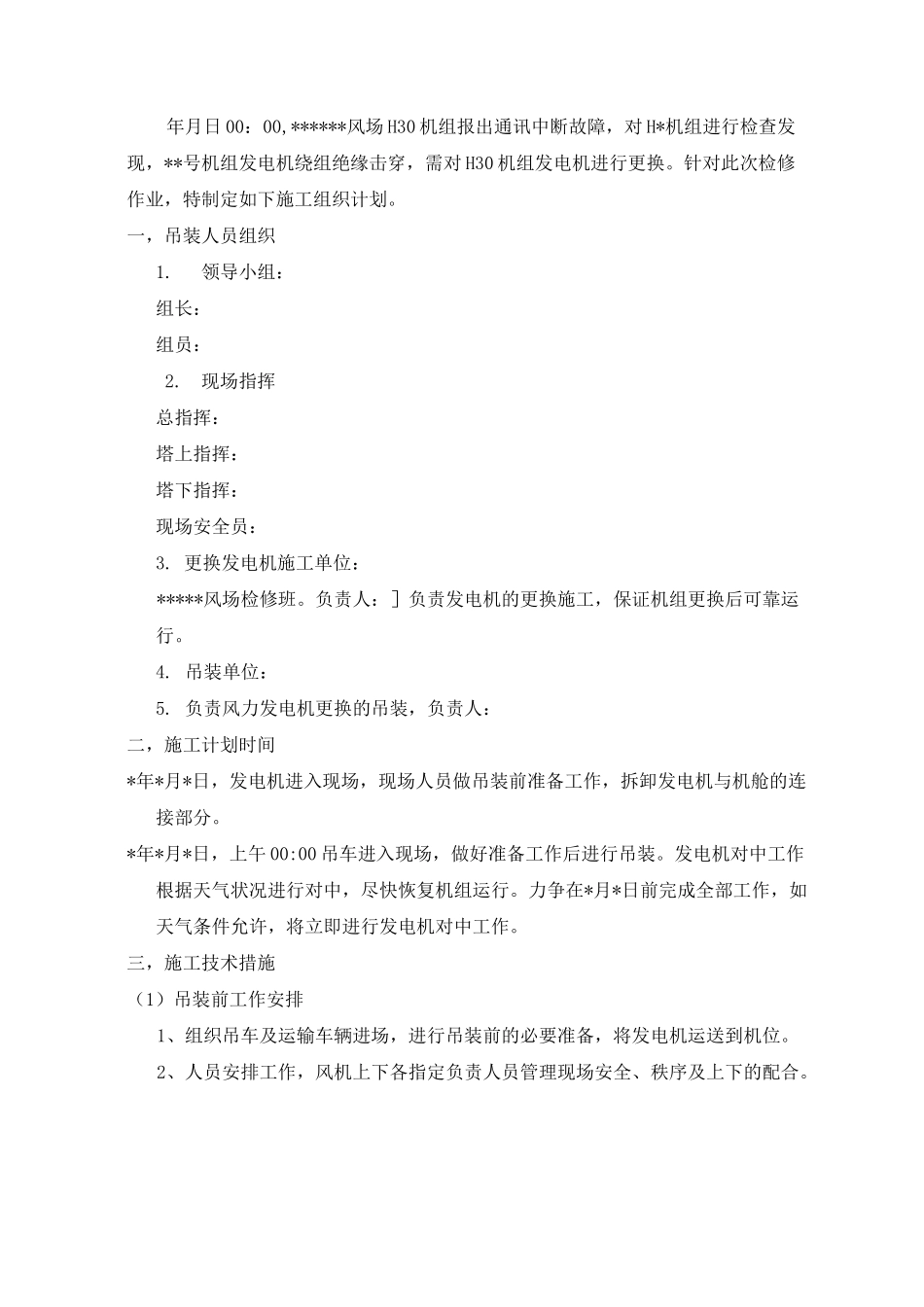

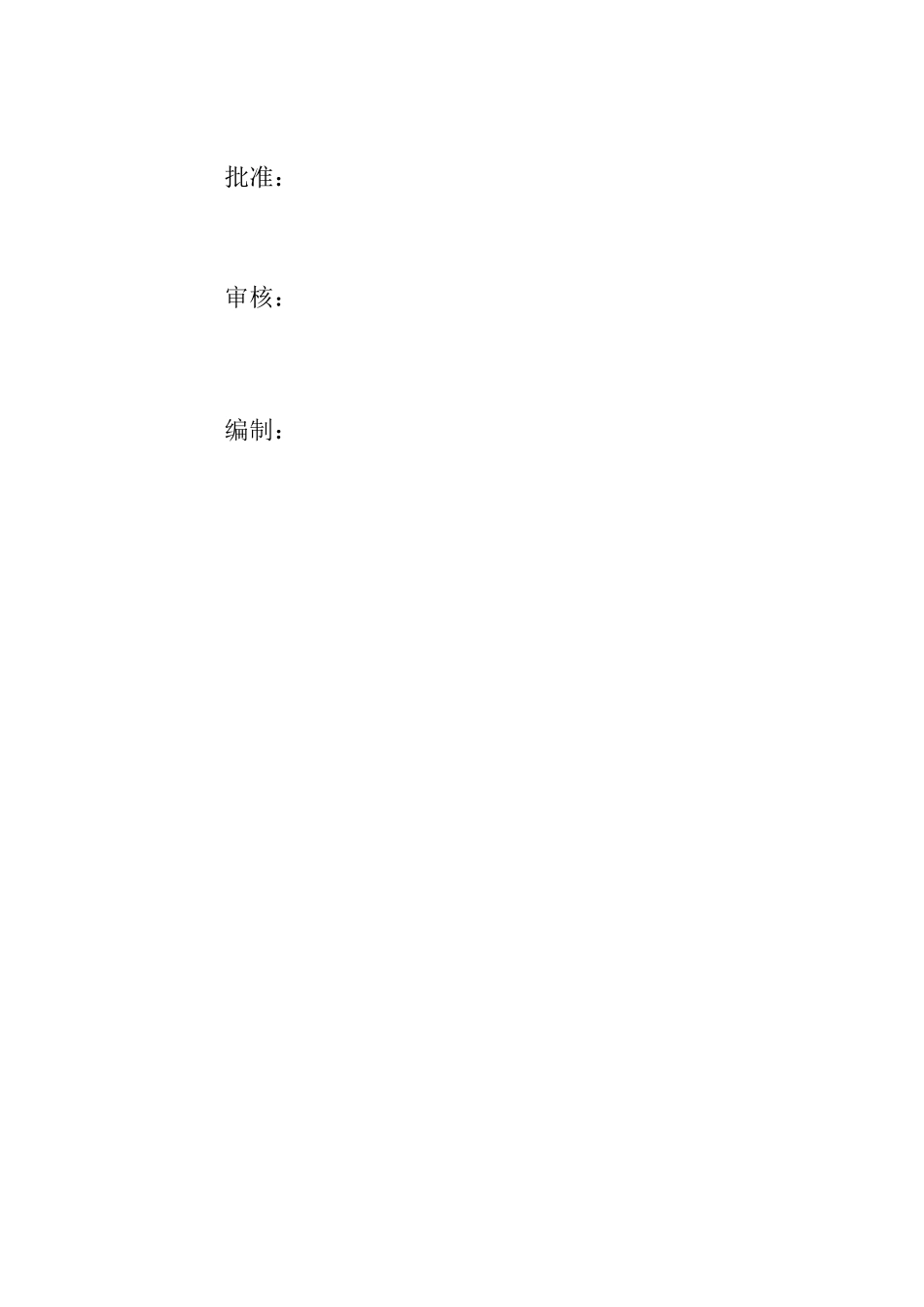

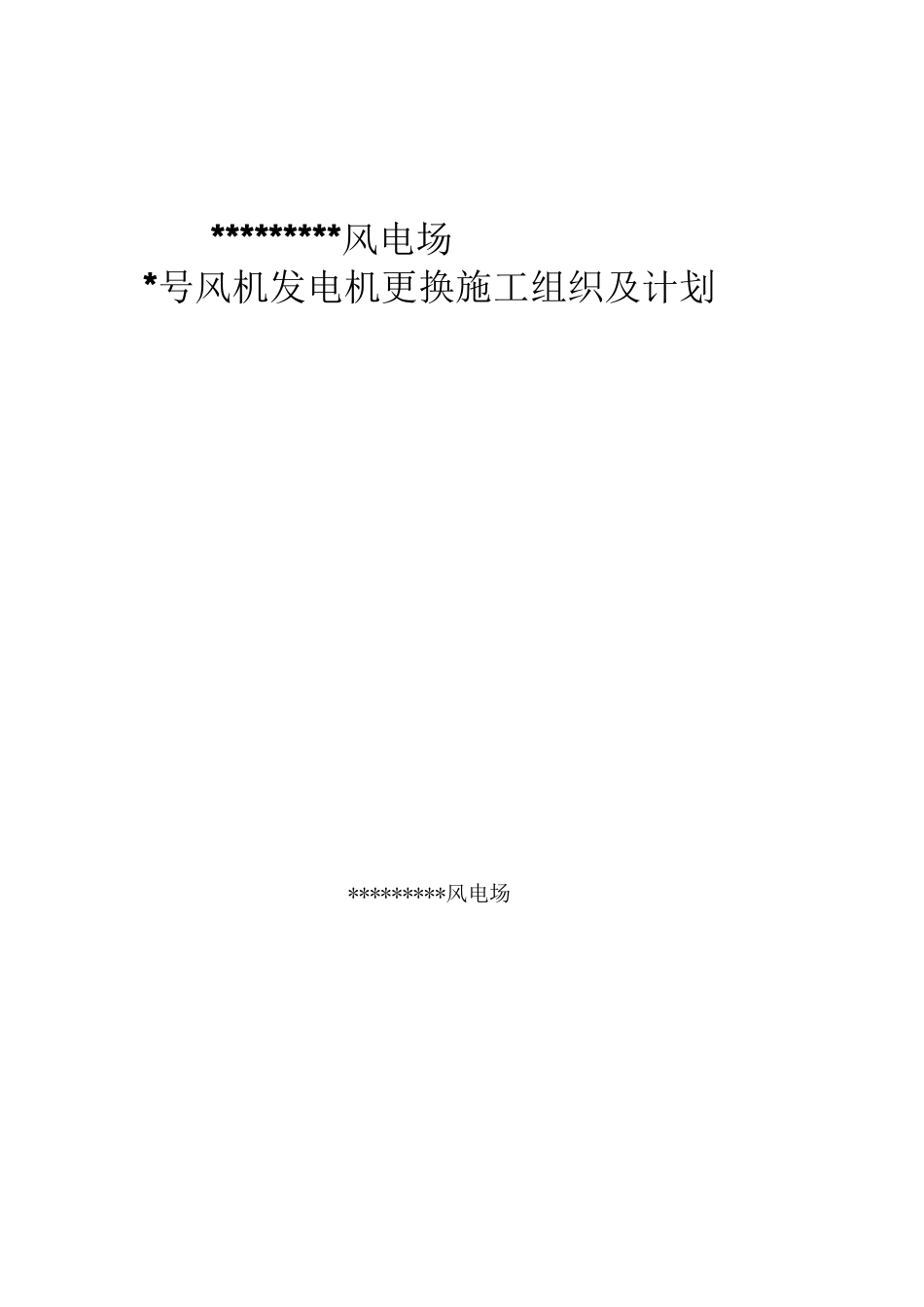

*********风电场*号风机发电机更换施工组织及计划*********风电场批准：审核：编制：年月日 00：00,******风场 H30 机组报出通讯中断故障，对 H*机组进行检查发现，**号机组发电机绕组绝缘击穿，需对 H30 机组发电机进行更换。针对此次检修作业，特制定如下施工组织计划。一，吊装人员组织1.领导小组：组长：组员：2.现场指挥总指挥：塔上指挥：塔下指挥：现场安全员：3. 更换发电机施工单位：*****风场检修班。负责人：］负责发电机的更换施工，保证机组更换后可靠运行。4. 吊装单位：5. 负责风力发电机更换的吊装，负责人：二，施工计划时间*年*月*日，发电机进入现场，现场人员做吊装前准备工作，拆卸发电机与机舱的连接部分。*年*月*日，上午 00:00 吊车进入现场，做好准备工作后进行吊装。发电机对中工作根据天气状况进行对中，尽快恢复机组运行。力争在*月*日前完成全部工作，如天气条件允许，将立即进行发电机对中工作。三，施工技术措施（1）吊装前工作安排1、组织吊车及运输车辆进场，进行吊装前的必要准备，将发电机运送到机位。2、人员安排工作，风机上下各指定负责人员管理现场安全、秩序及上下的配合。3、*月*完成电机更换的所有必须的工具及设备准备。4、*月*日指定人员完成在吊装前做好电机更换的拆卸工作，便于吊装节约时间。5、电机更换的技术准备：a）所要更换的电机和故障电机之间对比所需要拆卸的部件。b）更换电机所要做的资料准备和记录。2）工具准备序号名称规格型号数量备注拆卸1十字形螺钉旋具大小各 1把2一字形螺钉旋具大小各 1把3斜嘴钳1601458 件套1 套5活动扳手30X2501及女装工具6双开口扳手13,14,17,19,22,24,30各 17梅花扳手3018公制球形内六角扳手9 件套19扭力扳手300NM(12.5)800NM(20)110锤头111大棘轮扳手112套筒头（25）301须特制吊装13对讲机2 对14导向绳80m1吊-装工具15铜棒①30X200316橇棒©20X500317钢丝绳10t2 或 4 个18钢丝绳机舱前短机舱后长2 或 4 个吊机舱上盖用19U 形卸扣1.5t4吊机舱上盖用20U 形卸扣10t2 或 4 个发电机vH*rH21对中工装1 套22对中仪器1 套对中工具23勾头扳手1 个24薄型千斤1 套25插座10 米1其它26绑扎带1501 袋100 根左右27大布匹328汽油4L29喷灯130螺纹密封胶131黄油20g 左右32电机油脂100g 左右根据所换电机情况定3）更换电机前的拆卸工作1、与吊装方协商机舱叶轮偏航的方向，确定操作后，将所须工具根据情况可用提升机转至机舱，完后将风...
