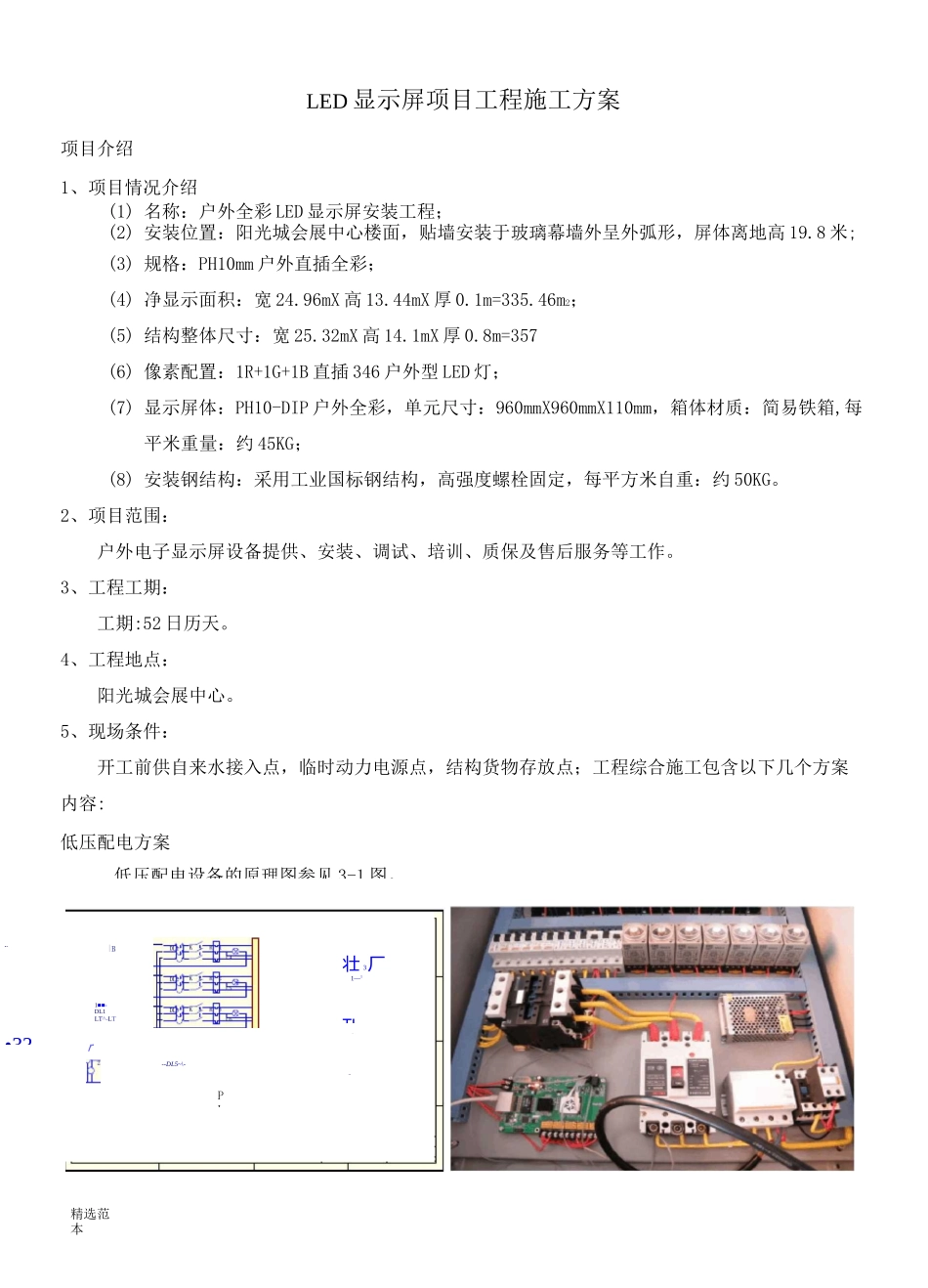

精选范本•3?LED 显示屏项目工程施工方案项目介绍1、项目情况介绍(1) 名称：户外全彩 LED 显示屏安装工程；(2) 安装位置：阳光城会展中心楼面，贴墙安装于玻璃幕墙外呈外弧形，屏体离地高 19.8 米;(3) 规格：PH10mm 户外直插全彩；(4) 净显示面积：宽 24.96mX 高 13.44mX 厚 0.1m=335.46m2；(5) 结构整体尺寸：宽 25.32mX 高 14.1mX 厚 0.8m=357(6) 像素配置：1R+1G+1B 直插 346 户外型 LED 灯；(7) 显示屏体：PH10-DIP 户外全彩，单元尺寸：960mmX960mmX110mm，箱体材质：简易铁箱,每平米重量：约 45KG；(8) 安装钢结构：采用工业国标钢结构，高强度螺栓固定，每平方米自重：约 50KG。2、项目范围：户外电子显示屏设备提供、安装、调试、培训、质保及售后服务等工作。3、工程工期：工期:52 日历天。4、工程地点：阳光城会展中心。5、现场条件：开工前供自来水接入点，临时动力电源点，结构货物存放点；工程综合施工包含以下几个方案内容:低压配电方案32—•壮 3厂1—1TLP|B1■■-DL1LT^-LTPL低压配电设备的原理图参见 3-1 图。--DL5~\-r~精选范本配电系统实现的主要功能包括：◊配电柜由可编程逻辑控制器控制，电力负载步进式地投入电网，以减轻屏幕系统对供电网的电流冲击。◊配电柜中加入过流、短路、断路、过压、欠压、温度等保护装置，同时也加上必备的指示装置，方便故障的检修工作。要求采用三相五线制供电，保护地线对大地的电阻小于 4 欧姆。钢构设计施工方案说明1 工程概况本工程为贴墙支撑钢结构工程。2 设计依据2.1 甲方提供的显示屏位置分布、显示屏尺寸的资料。2.2 提供的支撑体系钢结构设计图纸。2.3 钢结构设计、制作、安装、验收应遵循下列规范、规程：2.3.1《建筑结构荷载规范》(GB50009-2001)；2.3.2《钢结构设计规范》(GB50017-2003).；2.3.3《冷弯薄壁型钢结构技术规范》(GB50018-2002)；2.3.4《钢结构工程施工质量验收规范》(GB50205-2001)；2.3.5《建筑钢结构焊接技术规程》(JGJ81-2002)；2.3.6《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)。3 材料3.1 本工程钢结构材料应遵循下列材料规范:3. 1.1《碳素结构钢》(GB700-88)；3.1.2《熔化焊用钢丝》(GB/T14957-94)；3.1.3《碳素钢埋弧焊用焊剂》(GB/T5293-85)；3.1.4《碳钢焊条》(GB/T5117-95)；3.1.5《钢结构防火涂料应用技术规范》(CECS24:90)；3.1.6《结构用无缝钢管》(GB8162-87)。3.2 本工程所采用的钢材应满足下...
