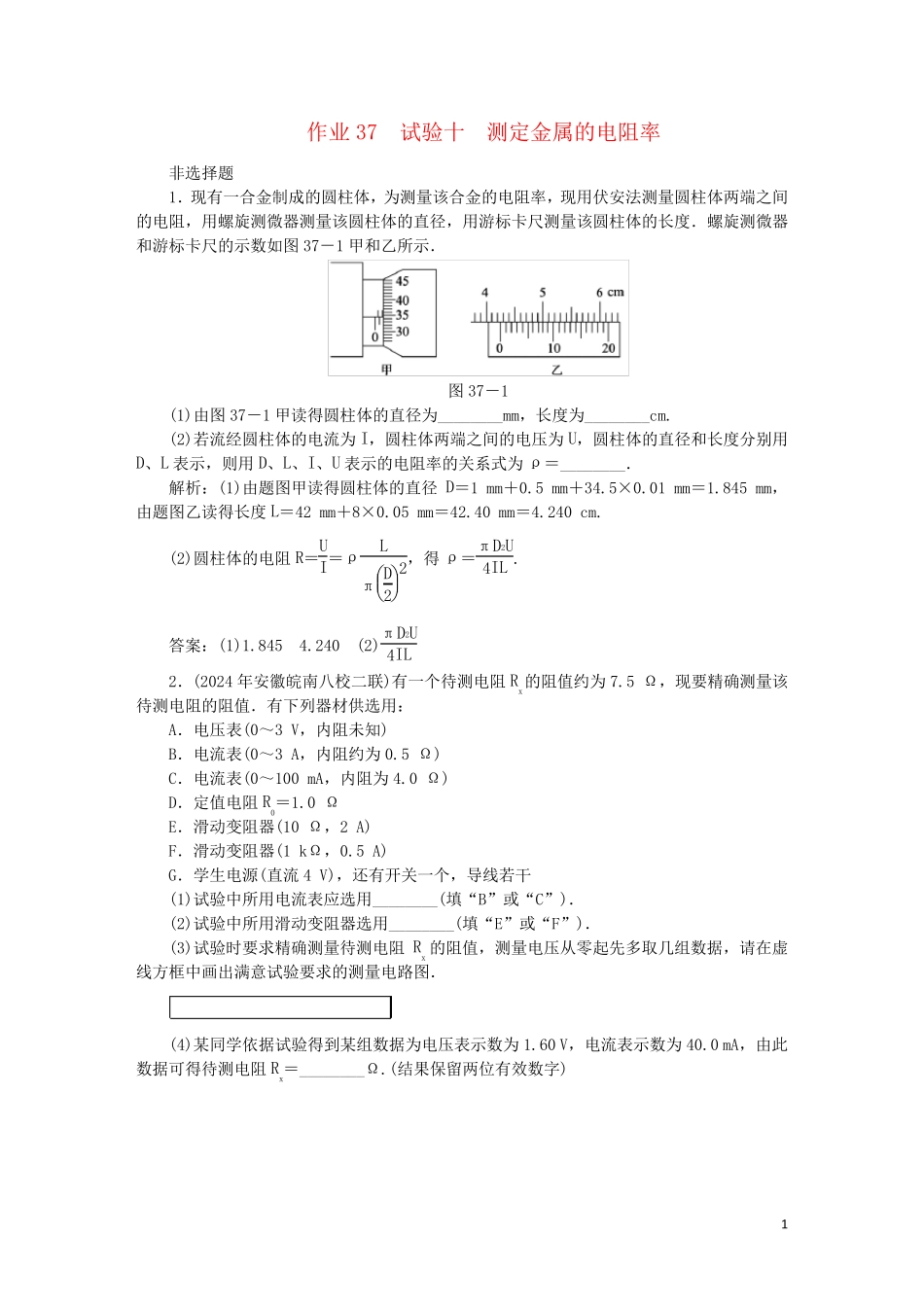

1 作业37 试验十 测定金属的电阻率非选择题 1．现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．螺旋测微器和游标卡尺的示数如图37－1 甲和乙所示． 图37－1 (1)由图37－1 甲读得圆柱体的直径为________mm，长度为________cm. (2)若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L 表示，则用D、L、I、U 表示的电阻率的关系式为ρ＝________． 解析：(1)由题图甲读得圆柱体的直径D＝1 mm＋0.5 mm＋34.5×0.01 mm＝1.845 mm，由题图乙读得长度L＝42 mm＋8×0.05 mm＝42.40 mm＝4.240 cm. (2)圆柱体的电阻R＝UI＝ρLπD22，得ρ＝πD2U4IL . 答案：(1)1.845 4.240 (2)πD2U4IL 2．(2024 年安徽皖南八校二联)有一个待测电阻Rx的阻值约为7.5 Ω，现要精确测量该待测电阻的阻值．有下列器材供选用： A．电压表(0～3 V，内阻未知) B．电流表(0～3 A，内阻约为0.5 Ω) C．电流表(0～100 mA，内阻为4.0 Ω) D．定值电阻R0＝1.0 Ω E．滑动变阻器(10 Ω，2 A) F．滑动变阻器(1 kΩ，0.5 A) G．学生电源(直流4 V)，还有开关一个，导线若干 (1)试验中所用电流表应选用________(填“B”或“C”)． (2)试验中所用滑动变阻器选用________(填“E”或“F”)． (3)试验时要求精确测量待测电阻Rx 的阻值，测量电压从零起先多取几组数据，请在虚线方框中画出满意试验要求的测量电路图． (4)某同学依据试验得到某组数据为电压表示数为1.60 V，电流表示数为40.0 mA，由此数据可得待测电阻Rx＝________Ω.(结果保留两位有效数字) 2 图37－2 解析：(1)电路中可能出现的最大电流Im＝ERx＝47.5A≈0.53 A，可见电流表B 的量程过大，干脆用电流表C 量程过小，故可用电流表C 与定值电阻并联，此时改装成的电流表量程为I＝Ig＋IgrgR0＝0.1＋0.1×41A＝0.5 A．(2)滑动变阻器要用分压电路，故选用阻值较小的E.(3)电路图如图37－2 所示．(4)当电流表示数为40.0 mA 时，此时通过Rx 的电流为Ix＝0.040＋0.040×41A＝0.20 A，两端电压Ux＝(1.60－0.040×4) V＝1.44 V，所以待测电阻Rx＝UxIx＝1.440.20Ω＝7.2 Ω. 答案：(1)C (2)E (3)见解析 (4)7.2 3．(2024 年高考·天津卷)某同学用伏安法测定待测电阻Rx的阻值(约为10 kΩ)，除...
