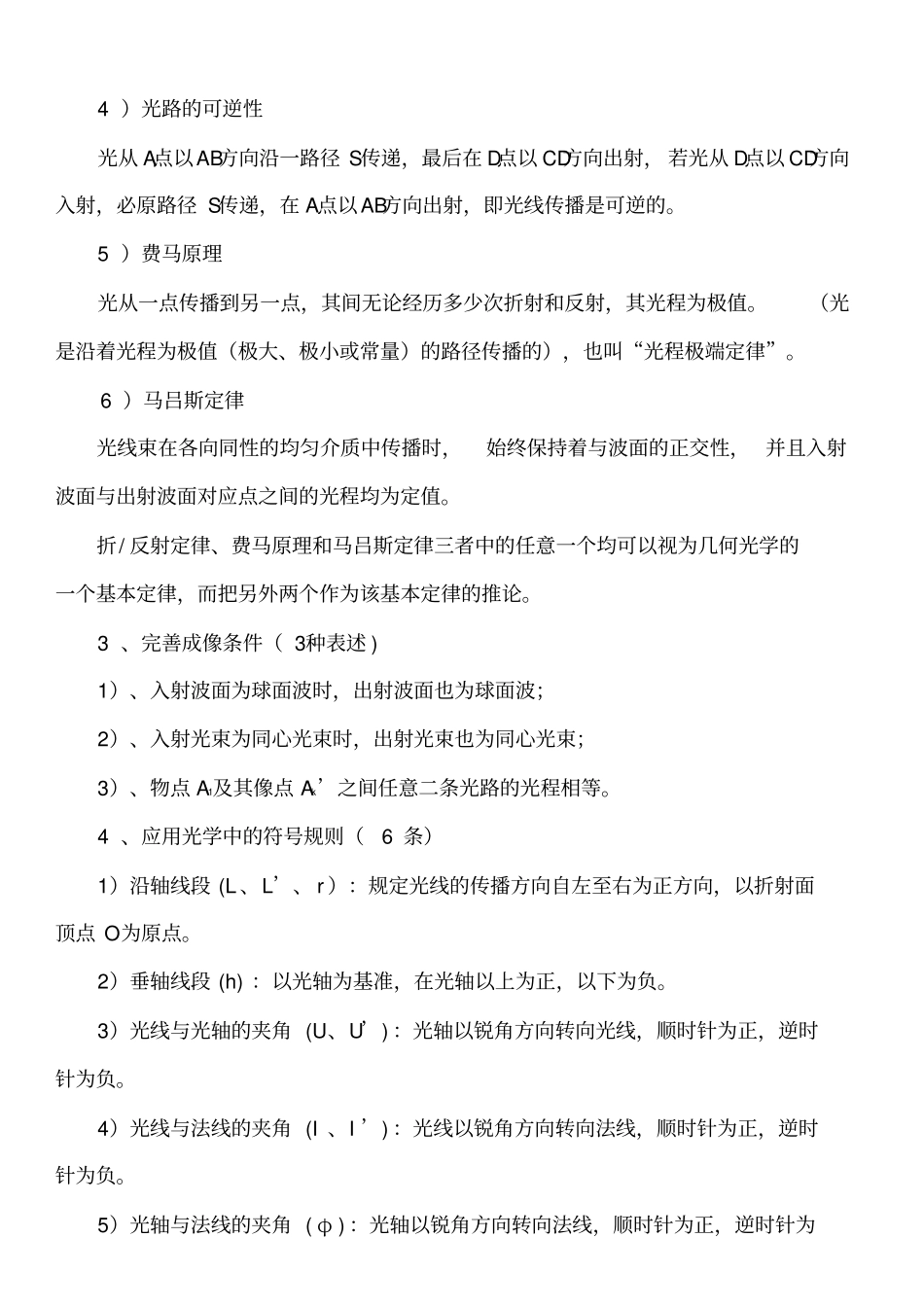

完整版郁道银主编-工程光学知识点良心出品必属精品_第2页
2/19
完整版郁道银主编-工程光学知识点良心出品必属精品_第3页
3/19
第一章小结(几何光学基本定律与成像概念)1 、光线、波面、光束概念。光线:在几何光学中,我们通常将发光点发出的光抽象为许许多多携带能量并带有方向的几何线。波面:发光点发出的光波向四周传播时,某一时刻其振动位相相同的点所构成的等相位面称为波阵面,简称波面。光束:与波面对应所有光线的集合称为光束。2 、几何光学的基本定律(内容、表达式、现象解释)1 )光的直线传播定律:在各向同性的均匀介质中,光是沿着直线传播的。2 )光的独立传播定律:不同光源发出的光在空间某点相遇时,彼此互不影响,各光束独立传播。3 )反射定律和折射定律(全反射及其应用):反射定律: 1、位于由入射光线和法线所决定的平面内;2、反射光线和入射光线位于法线的两侧,且反射角和入射角绝对值相等,符号相反,即I ’’=-I 。全反射:当满足 1、光线从光密介质向光疏介质入射,2、入射角大于临界角时,入射到介质上的光会被全部反射回原来的介质中,而没有折射光产生。sinIm=n’/n ,其中I m为临界角。应用: 1、用全反射棱镜代替平面反射镜以减少光能损失。(镀膜平面反射镜只能反射 90%左右的入射光能) 2、光纤折射定律: 1、折射光线位于由入射光线和法线所决定的平面内;2、折射角的正弦和入射角的正弦之比与入射角大小无关,仅由两种介质的性质决定。n’sinI ’=nsinI 。应用:光纤4 )光路的可逆性光从 A点以AB方向沿一路径 S传递,最后在 D点以 CD方向出射, 若光从 D点以 CD方向入射,必原路径 S传递,在 A点以AB方向出射,即光线传播是可逆的。5 )费马原理光从一点传播到另一点,其间无论经历多少次折射和反射,其光程为极值。(光是沿着光程为极值(极大、极小或常量)的路径传播的),也叫“光程极端定律”。6 )马吕斯定律光线束在各向同性的均匀介质中传播时,始终保持着与波面的正交性, 并且入射波面与出射波面对应点之间的光程均为定值。折/ 反射定律、费马原理和马吕斯定律三者中的任意一个均可以视为几何光学的一个基本定律,而把另外两个作为该基本定律的推论。3 、完善成像条件( 3种表述 ) 1)、入射波面为球面波时,出射波面也为球面波;2)、入射光束为同心光束时,出射光束也为同心光束;3)、物点 A1及其像点 Ak’之间任意二条光路的光程相等。4 、应用光学中的符号规则(6 条)1)沿轴线段 (L 、L’、 r ):规定光线的传播方向自左至右为正方向,以折射面顶点 O为原点。2...
