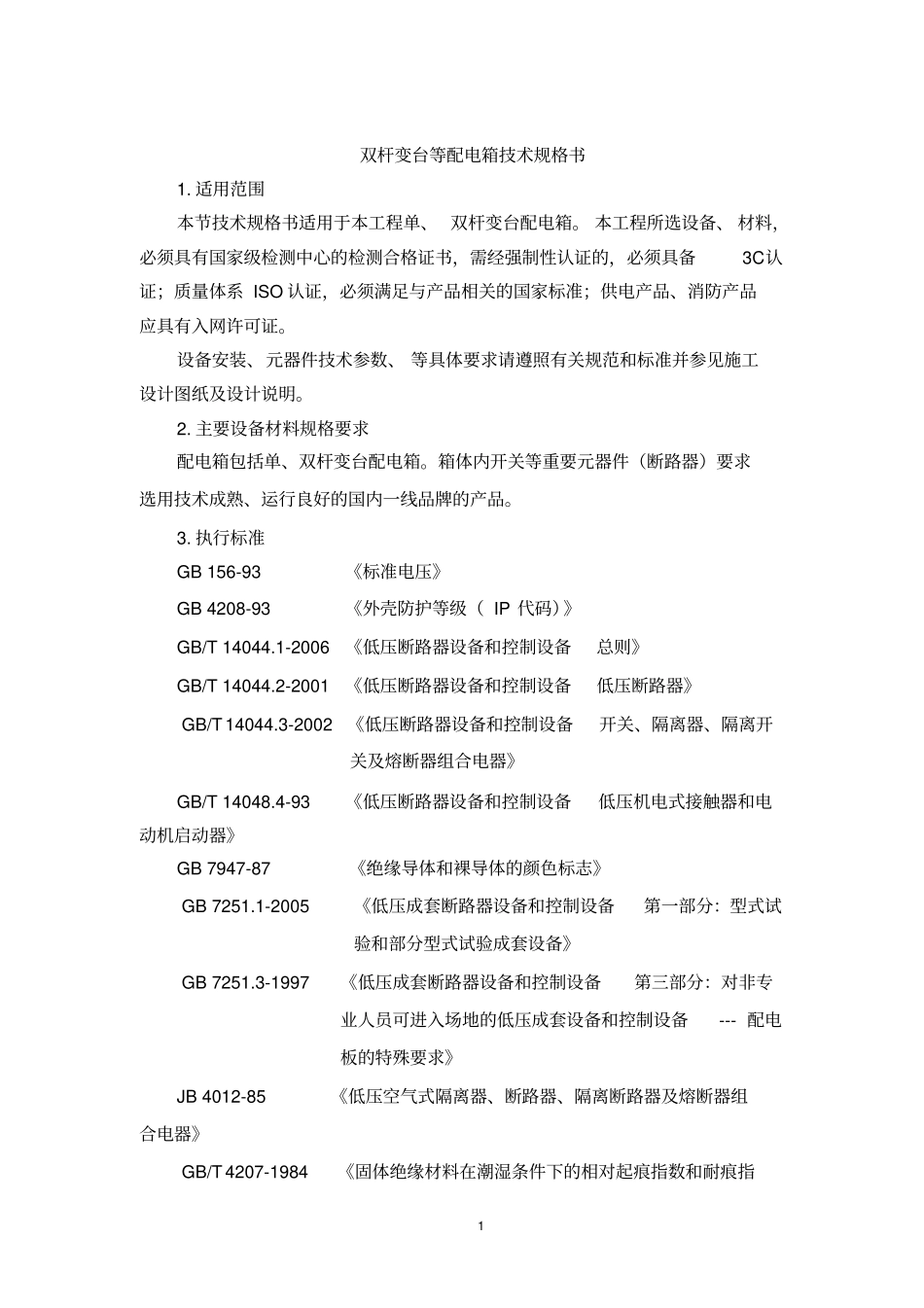

1 双杆变台等配电箱技术规格书1. 适用范围本节技术规格书适用于本工程单、 双杆变台配电箱。 本工程所选设备、 材料，必须具有国家级检测中心的检测合格证书，需经强制性认证的，必须具备3C认证；质量体系 ISO 认证，必须满足与产品相关的国家标准；供电产品、消防产品应具有入网许可证。设备安装、元器件技术参数、 等具体要求请遵照有关规范和标准并参见施工设计图纸及设计说明。2. 主要设备材料规格要求配电箱包括单、双杆变台配电箱。箱体内开关等重要元器件（断路器）要求选用技术成熟、运行良好的国内一线品牌的产品。3. 执行标准GB 156-93 《标准电压》GB 4208-93 《外壳防护等级（ IP 代码）》GB/T 14044.1-2006 《低压断路器设备和控制设备总则》GB/T 14044.2-2001 《低压断路器设备和控制设备低压断路器》GB/T 14044.3-2002 《低压断路器设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》GB/T 14048.4-93 《低压断路器设备和控制设备低压机电式接触器和电动机启动器》GB 7947-87 《绝缘导体和裸导体的颜色标志》GB 7251.1-2005 《低压成套断路器设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB 7251.3-1997 《低压成套断路器设备和控制设备第三部分：对非专业人员可进入场地的低压成套设备和控制设备--- 配电板的特殊要求》JB 4012-85 《低压空气式隔离器、断路器、隔离断路器及熔断器组合电器》GB/T 4207-1984 《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指2 数的测定方法》GB 13539-92 《低压熔断器》GB 14285-93 《继电保护和安全自动装置技术规程》GB/T 7261-2000 《继电器及装置基本试验方法》GB/T 17626.5-1999 《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》IEC129 《交流断路器和接地保护》IEC255 《继电器》IEC269 《低压熔断器》IEC60439-1.2004 《低压成套断路器设备和控制设备》IEC446 《绝缘和非绝缘导体的色标》IEC73 《指示灯和按钮的色标》IEC947 《低压断路器设备控制设备》4. 使用条件1）运行条件系统标称电压 U0/U 0.6/1kV 系统最高运行电压Um 1.2kV 系统频率 50Hz 海拔高度：≤1000m 环境温度－30℃～＋ 45℃相对湿度日平均≤ 95%，月平均≤ 90%（25℃）（高湿期可能产生凝露）2）安装条件饱和蒸汽压：日平均值≤ 2.2 ×10-3Mpa，月平均值≤ 1.8 ×10-3Mpa 地震烈度： 7 度震动： F＜10HZ时，振幅为 0.3mm；...
