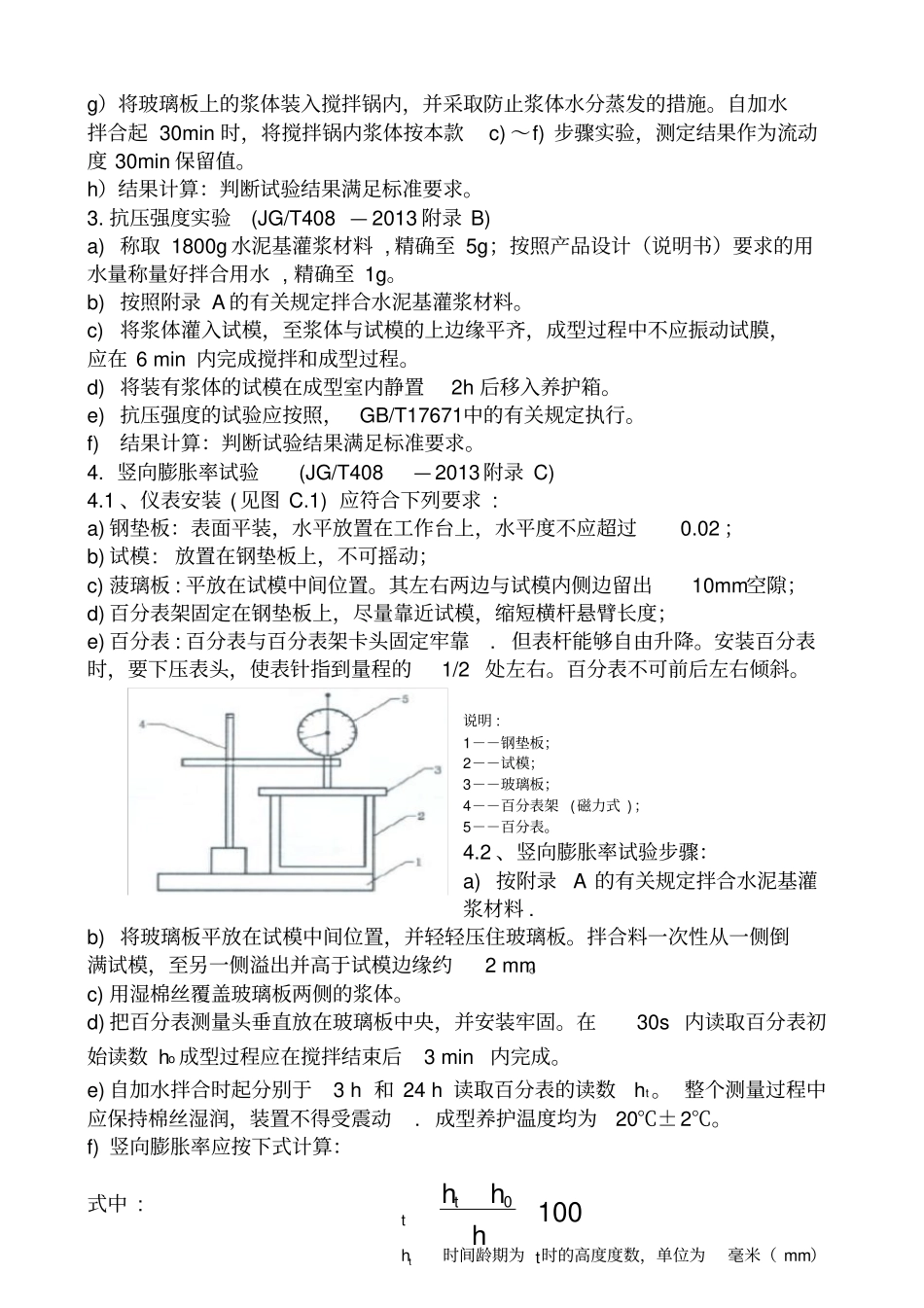

钢筋连接用套筒灌浆料作业指导书一．目的为保证钢筋连接用套筒灌浆料流动度、泌水率、竖向膨胀率、抗压强度、氯离子含量等指标的检测作业操作过程的规范性和检测结果的准确性, 特制定本方法。二．适用范围本指导书适用于本中心对钢筋连接用套筒灌浆料的流动度、泌水率、竖向膨胀率、抗压强度、氯离子含量等指标的试验检测。三．依据标准《钢筋连接用套筒灌浆料》JG/T 408-2013 《钢筋套筒灌浆连接应用技术规程》JGJ 355-2015 四．仪器设备及工具水泥搅拌机（ JC/T 681）、截锥圆模 (GB/T 2419)、玻璃板（ 500mm×500mm），钢尺、计时表（ 1s）、量筒 (10mL、50mL、100mL)、水泥抗压强度试模及抗压夹具（ 40mm×40mm）、电子天平、百分表（ 10mm）、百分表架 (磁力架 )、玻璃板（140mm×80mm×5mm）、试模（ 100mm×100mm×100mm 不漏水）、铲勺 ( 宽60 mm ，长 160 mm) 、钢垫板（ 250mm×250mm×15mm）、电位滴定仪、氯电极、甘汞电极、 电磁搅拌器、 移液管（10mL）滴定管（25mL）、天平（0.0001g）、台秤（ 50Kg、5g）、振动台（ JG/T 3020）、捣棒等。五. 环境条件成型时试验室温度应为20℃±2℃，相对湿度应大于50%，养护室的温度20℃±1℃，相对湿度应大于90%，养护水温度 20℃±1℃。成形时水泥基灌浆材料和拌和水的温度应与实验室的环境温度一致。六. 检测方法1. 试验方法选择本中心根据委托要求对照JG/T 408-2013 或 JGJ 355-2015 标准进行选择。主要分为流动度、抗压强度、竖向膨胀率、氯离子含量、泌水率。2．流动度 (JG/T408 — 2013 附录 A) a）称取 1800g 水泥基灌浆材料 , 精确至 5g；按照产品设计（说明书）要求的用水量称量好拌合用水 , 精确至 1g。b）湿润搅拌锅和搅拌叶，但不得有明水，将水泥基灌浆材料倒入搅拌锅中，开启搅拌机，同时加入拌合水在10s 内加完c）按水泥胶砂搅拌机的设定程序搅拌240s。d）湿润玻璃板和截锥圆模内壁，但不得有明水；将截锥圆模放置在玻璃板中间位置。e）将水泥基灌浆材料浆体倒入截锥圆模内，直至浆体与截锥圆模上口平，徐徐提起截锥圆模，让浆体在无扰动条件下自由流动直至停止。f ）测量浆体最大扩散直径及与其垂直方向的直径，计算平均值，精确到1mm，作为流动度初始值；应在6 min 内完成上述搅拌和测量过程。g）将玻璃板上的浆体装入搅拌锅内，并采取防止浆体水分蒸发的措施。自加水拌合起 30min 时，将搅拌锅内浆体按本款c) ...
