完整版钢结构工程吊装方案VIP免费

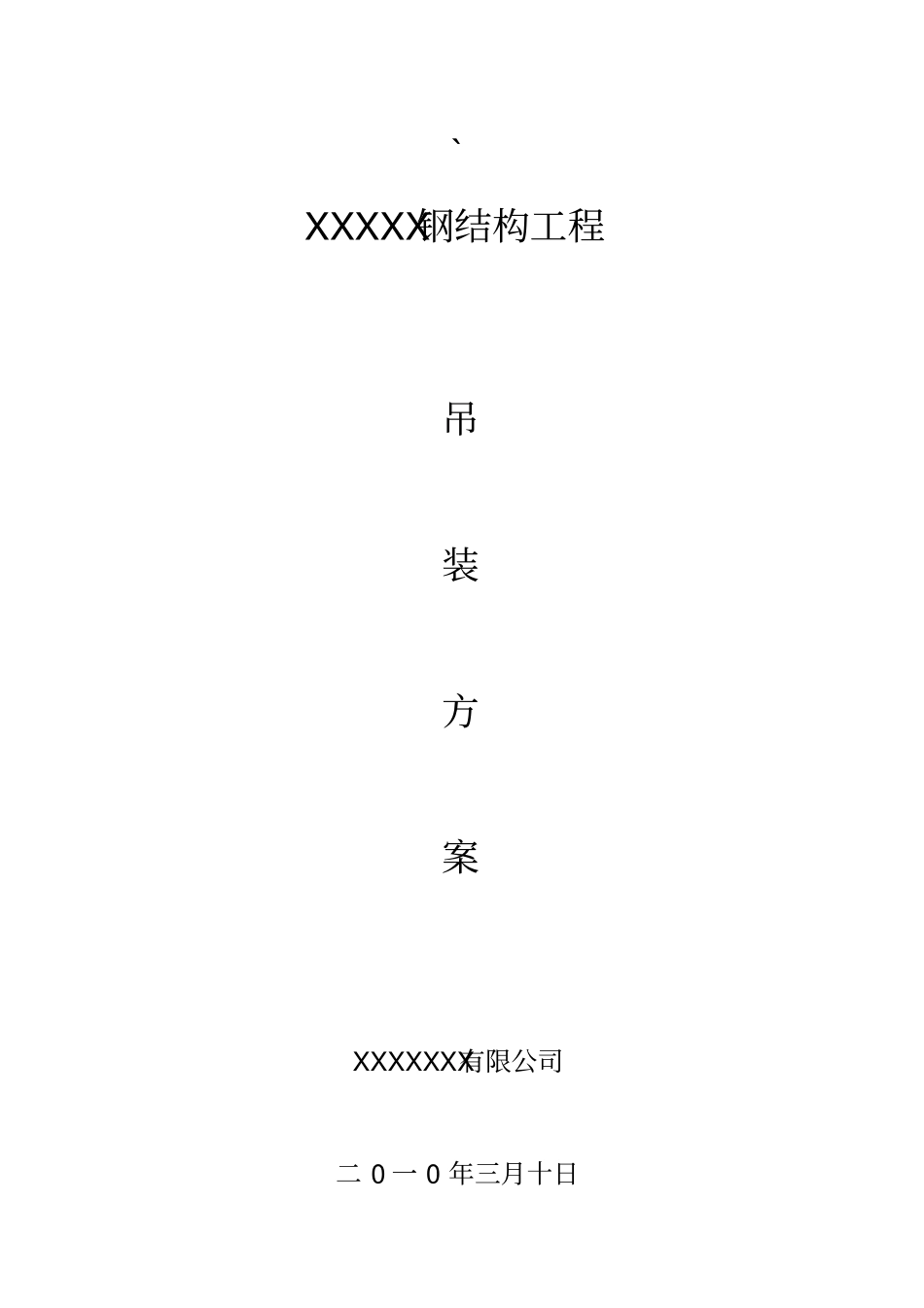

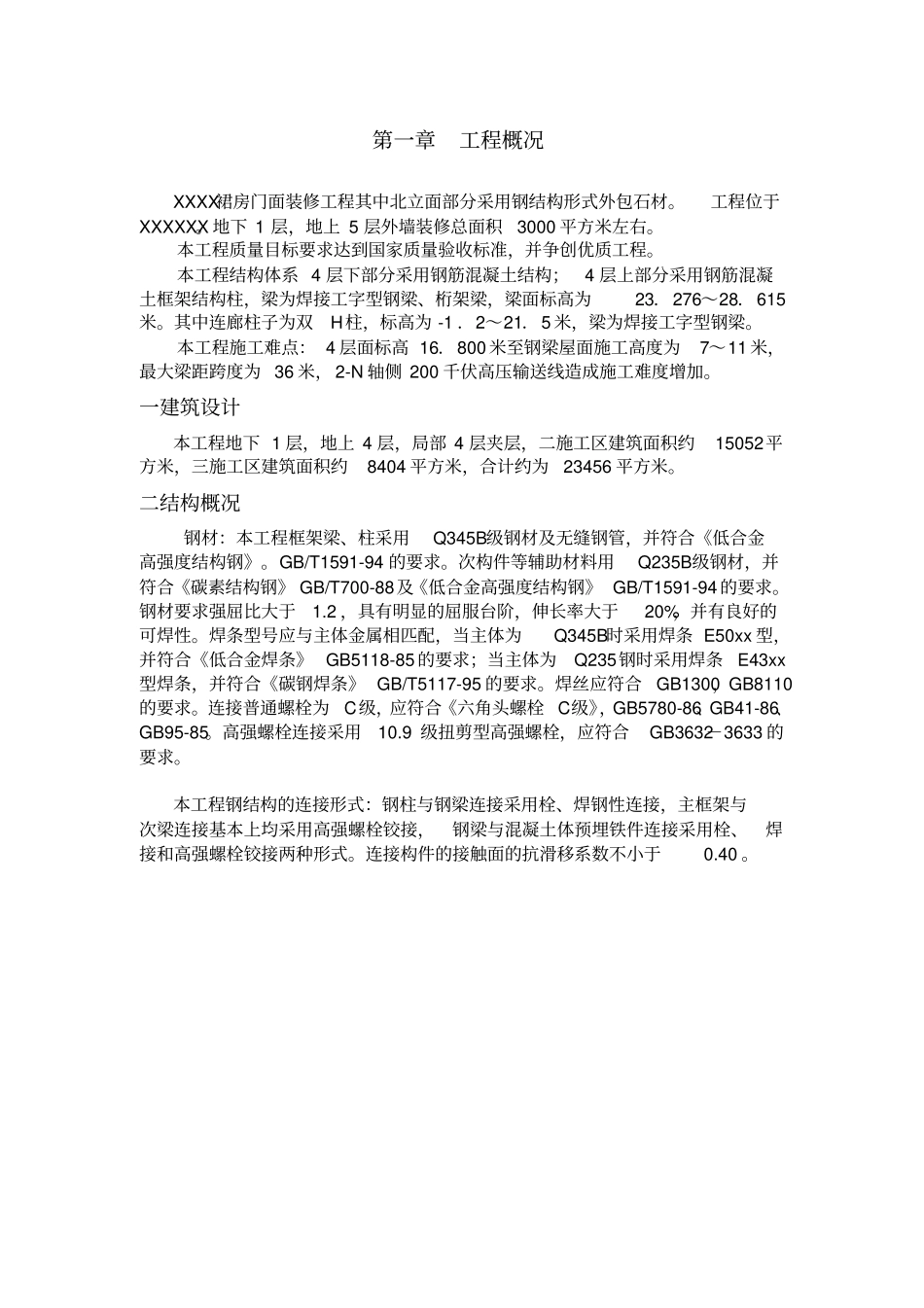

` XXXXX钢结构工程吊装方案XXXXXXX有限公司二 0 一 0 年三月十日第一章工程概况XXXX裙房门面装修工程其中北立面部分采用钢结构形式外包石材。工程位于XXXXXX。地下 1 层，地上 5 层外墙装修总面积3000 平方米左右。本工程质量目标要求达到国家质量验收标准，并争创优质工程。本工程结构体系 4 层下部分采用钢筋混凝土结构；4 层上部分采用钢筋混凝土框架结构柱，梁为焊接工字型钢梁、桁架梁，梁面标高为23．276～28．615米。其中连廊柱子为双H柱，标高为 -1 ．2～21．5 米，梁为焊接工字型钢梁。本工程施工难点： 4 层面标高 16．800 米至钢梁屋面施工高度为7～11 米，最大梁距跨度为 36 米， 2-N 轴侧 200 千伏高压输送线造成施工难度增加。一建筑设计本工程地下 1 层，地上 4 层，局部 4 层夹层，二施工区建筑面积约15052平方米，三施工区建筑面积约8404 平方米，合计约为23456 平方米。二结构概况钢材：本工程框架梁、柱采用Q345B级钢材及无缝钢管，并符合《低合金高强度结构钢》。GB/T1591-94 的要求。次构件等辅助材料用Q235B级钢材，并符合《碳素结构钢》 GB/T700-88及《低合金高强度结构钢》 GB/T1591-94 的要求。钢材要求强屈比大于1.2 ，具有明显的屈服台阶，伸长率大于20%，并有良好的可焊性。焊条型号应与主体金属相匹配，当主体为Q345B时采用焊条 E50xx 型，并符合《低合金焊条》 GB5118-85 的要求；当主体为Q235钢时采用焊条E43xx型焊条，并符合《碳钢焊条》 GB/T5117-95 的要求。焊丝应符合GB1300，GB8110的要求。连接普通螺栓为C级，应符合《六角头螺栓 C级》，GB5780-86、GB41-86、GB95-85。高强螺栓连接采用10.9 级扭剪型高强螺栓，应符合GB3632－3633 的要求。本工程钢结构的连接形式：钢柱与钢梁连接采用栓、焊钢性连接，主框架与次梁连接基本上均采用高强螺栓铰接，钢梁与混凝土体预埋铁件连接采用栓、焊接和高强螺栓铰接两种形式。连接构件的接触面的抗滑移系数不小于0.40 。第二章构件运输、卸货、存储和验收一 . 构件运输依据构件进场计划单安排运输，以每节柱划分单元，并按不同类别，如柱、梁、钢梯、连接板等分别装车。装车时应捆扎好，以避免构件变形，确保运输安全。运输示意图如下：二. 进场和卸货钢结构构件为便于现场安装必须按要求进行编号。构件进场严格按现场安装分区要求分批进场，三区构件从西南门进场， 二区构件从东南门进场，构件尽量放置于塔吊附...
