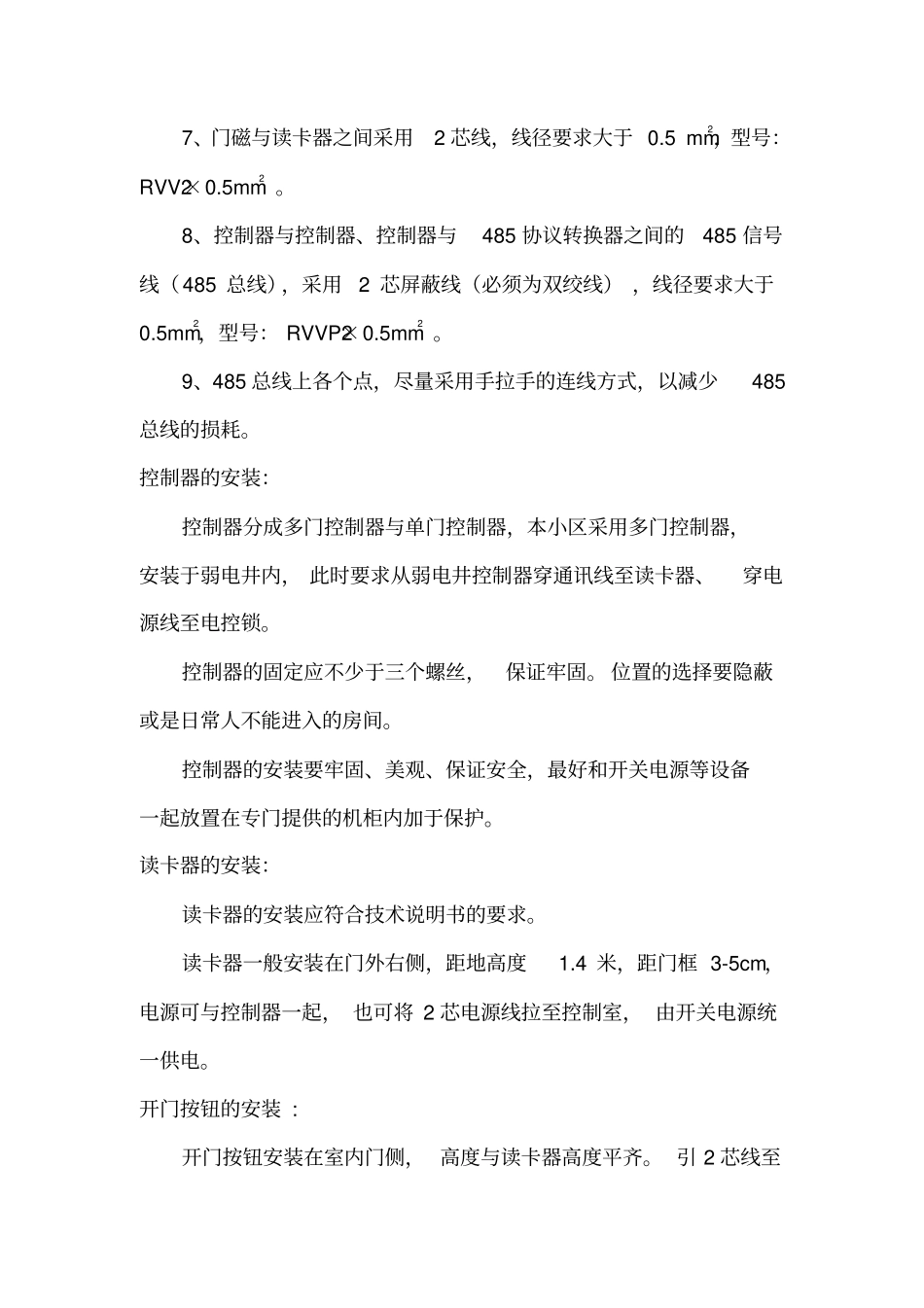

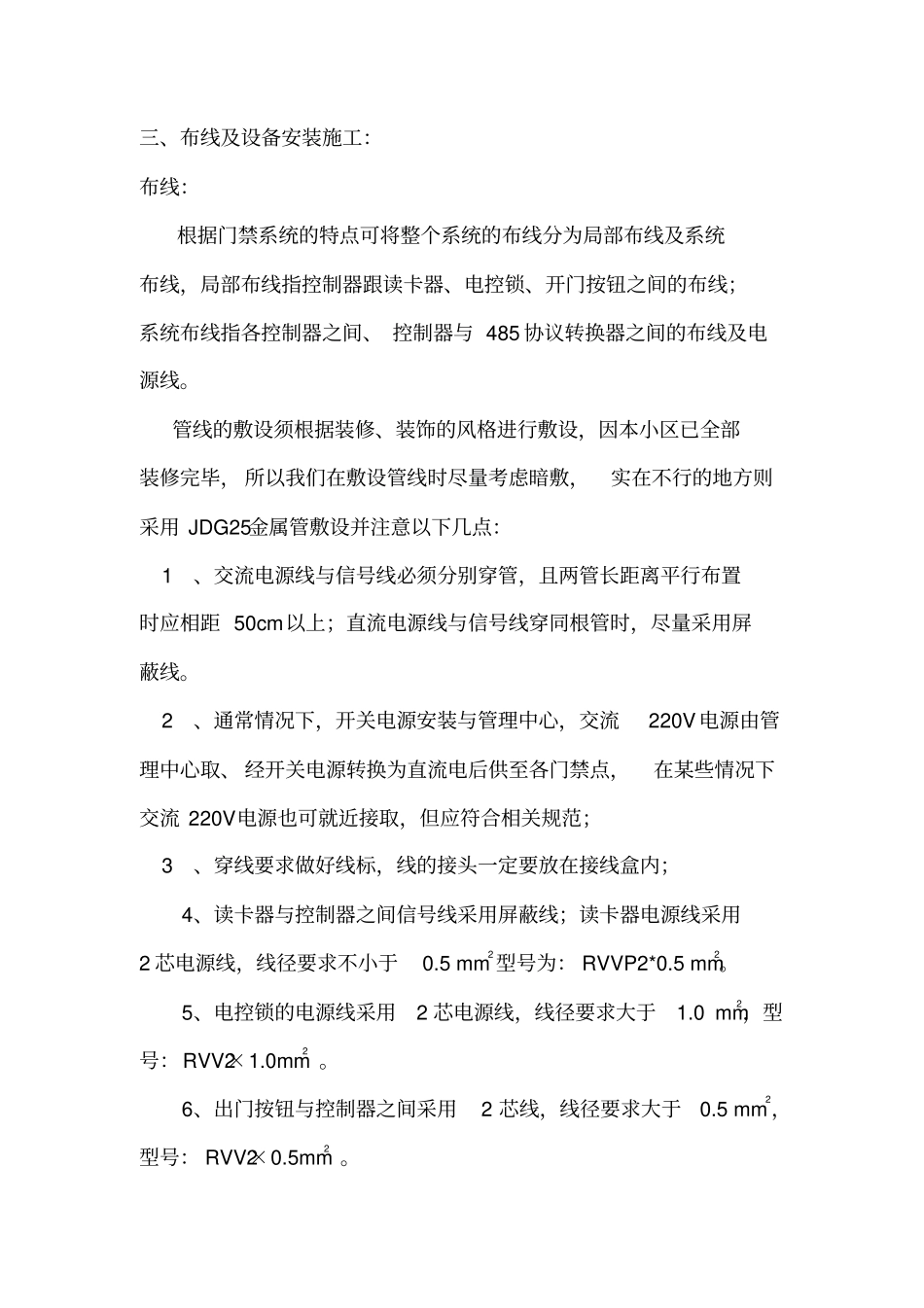

门禁系统施工方案一、前言：欢迎选用北京顺祥泰达科技发展有限公司一卡通系列产品。智能卡门禁系统做为一套完整的，方便的，安全的人员、房门管理模式，日渐成为众多办公楼、小区、企事业单位的青睐。本手册结合国际国内现行的工程技术标准及实施大型一卡通项目的实际工程经验， 全面系统地介绍了立方一卡通门禁系统的管线铺设及设备安装、调试，旨在为使用本公司产品的广大工程商、系统集成商和直接用户提供一套系统的工程安装施工规范。二、设备的组成：门禁系统常用设备： 控制器、读卡器、电控锁、门磁、出门按钮、专用开关电源。控制器：主要负责接收读卡器传来的信号，并与所储存信息比较后，进行开关门动作。读卡器：负责获取信号，并将信号传输给控制器。协议转换器：当使用WG信号格式输出的读卡器时，通过协议转换器将 WG转换成 485 信号，电控锁：锁住门体， 除非断电或送电， 否则正常运作情形下不应自动开门。门磁：负责辨别门开关状态，并将此状态传输给控制器。开关电源：将 220V 市电转门禁设备可用的直流电源。三、布线及设备安装施工：布线：根据门禁系统的特点可将整个系统的布线分为局部布线及系统布线，局部布线指控制器跟读卡器、电控锁、开门按钮之间的布线；系统布线指各控制器之间、 控制器与 485 协议转换器之间的布线及电源线。管线的敷设须根据装修、装饰的风格进行敷设，因本小区已全部装修完毕， 所以我们在敷设管线时尽量考虑暗敷，实在不行的地方则采用 JDG25金属管敷设并注意以下几点： 1、交流电源线与信号线必须分别穿管，且两管长距离平行布置时应相距 50cm以上；直流电源线与信号线穿同根管时，尽量采用屏蔽线。 2、通常情况下，开关电源安装与管理中心，交流220V电源由管理中心取、 经开关电源转换为直流电后供至各门禁点，在某些情况下交流 220V电源也可就近接取，但应符合相关规范； 3、穿线要求做好线标，线的接头一定要放在接线盒内；4、读卡器与控制器之间信号线采用屏蔽线；读卡器电源线采用2 芯电源线，线径要求不小于0.5 mm2型号为： RVVP2*0.5 mm2。5、电控锁的电源线采用2 芯电源线，线径要求大于1.0 mm2，型号：RVV2×1.0mm2 。6、出门按钮与控制器之间采用2 芯线，线径要求大于0.5 mm2，型号： RVV2×0.5mm2 。7、门磁与读卡器之间采用2 芯线，线径要求大于 0.5 mm2，型号：RVV2×0.5mm2 。8、控制器与控制器、控制器与485 协议转换器之间的485 信号线（48...
