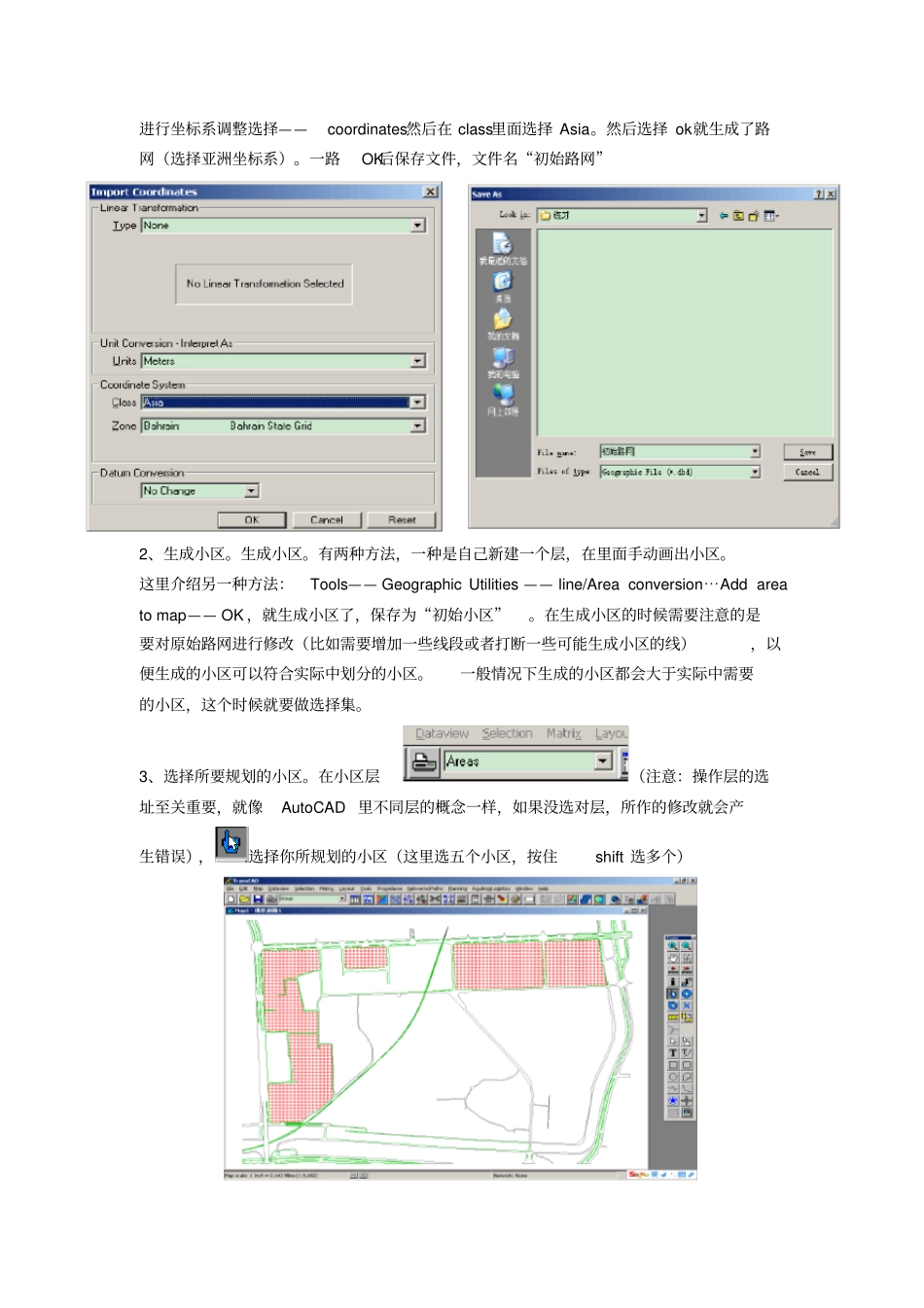

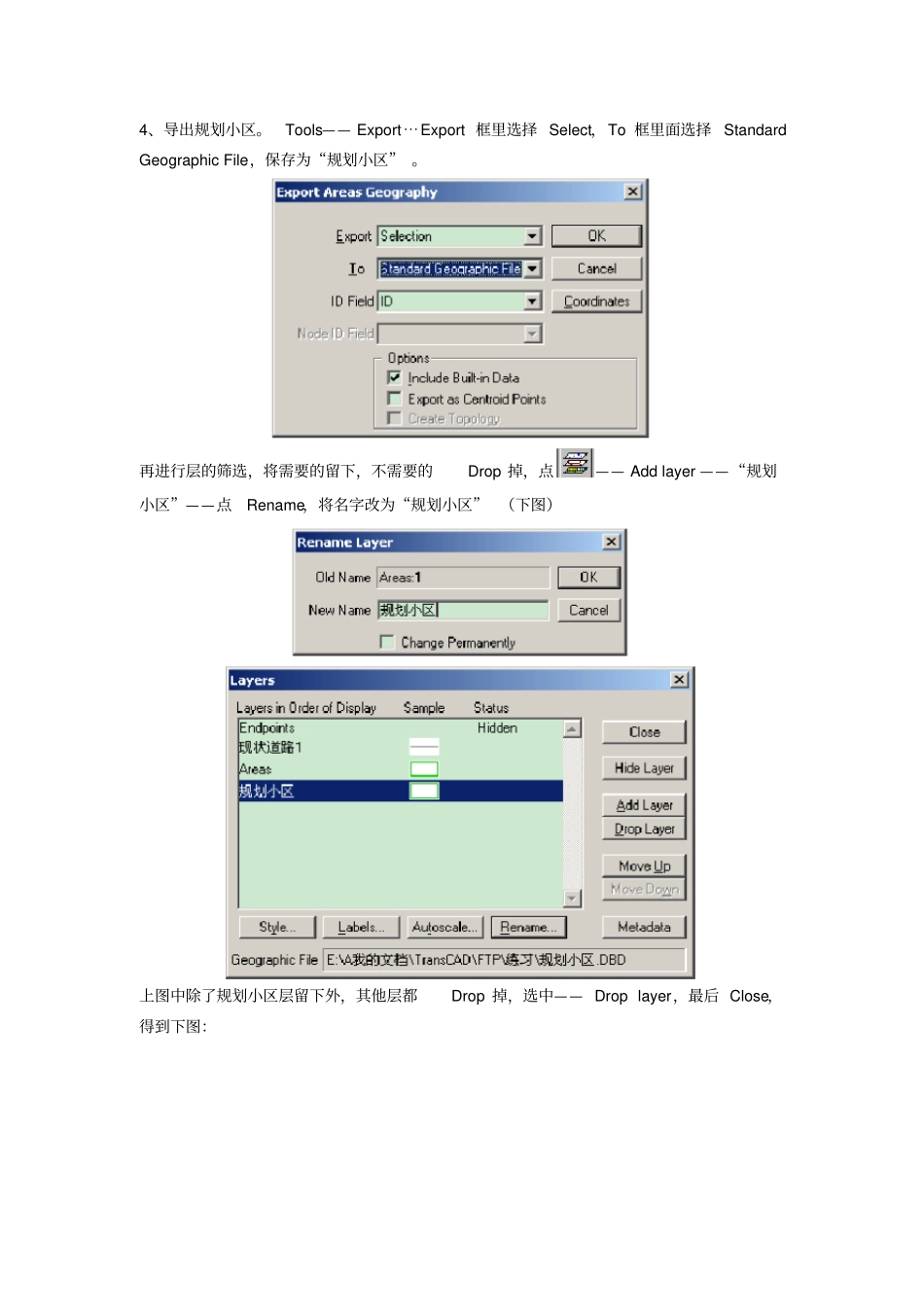

完整的四阶段操作过程1、生成初始路网。有两种方法，一是自己画出路网，一是利用AutoCAD的dxf图导入生成路网（即在 AutoCAD中画出路网，并保存为后缀为.dxf 的文件， R12或者 R14版本）。这里以导入的图为例，File —— Open（选中你所画的 CAD图）打开之后先导入路网（图中现状道路）进行坐标系调整选择——coordinates然后在 class里面选择 Asia。然后选择 ok就生成了路网（选择亚洲坐标系）。一路OK后保存文件，文件名“初始路网”2、生成小区。生成小区。有两种方法，一种是自己新建一个层，在里面手动画出小区。这里介绍另一种方法：Tools—— Geographic Utilities —— line/Area conversion⋯Add area to map—— OK ，就生成小区了，保存为“初始小区”。在生成小区的时候需要注意的是要对原始路网进行修改（比如需要增加一些线段或者打断一些可能生成小区的线），以便生成的小区可以符合实际中划分的小区。一般情况下生成的小区都会大于实际中需要的小区，这个时候就要做选择集。3、选择所要规划的小区。在小区层（注意：操作层的选址至关重要，就像AutoCAD 里不同层的概念一样，如果没选对层，所作的修改就会产生错误），选择你所规划的小区（这里选五个小区，按住shift 选多个）4、导出规划小区。Tools—— Export⋯Export 框里选择 Select，To 框里面选择Standard Geographic File，保存为“规划小区” 。再进行层的筛选，将需要的留下，不需要的Drop 掉，点—— Add layer ——“规划小区”——点Rename，将名字改为“规划小区” （下图）上图中除了规划小区层留下外，其他层都Drop 掉，选中—— Drop layer，最后 Close，得到下图：5、在 小区里 面填写属性：添加发生量（P）和吸引量（ A），Dataview—— Modify table—— Add Field 里面添加两个属性P 和 A（如果还有别的属性可以继续添加，但至少需要这两个东西） 。点进行矩阵初始数据填充，可以一个个填充，也可以选中P、A 列，右击—— Fill ，填入一个统一值。保存为“规划小区初始ＰＡ”6、生成小区中心点。在的那个层， Tools—— Export⋯， To 里选 Standard Geographic File ，在 Export as Centroid Points 前面打钩，其他的不用改，保存为“小区中心点” 。然后将生成的中心点的层加载到map 里面，并 rename 为“小区中心点”， Style⋯改变大小和符号。这个生成的小区中心点继承了实际小区...
