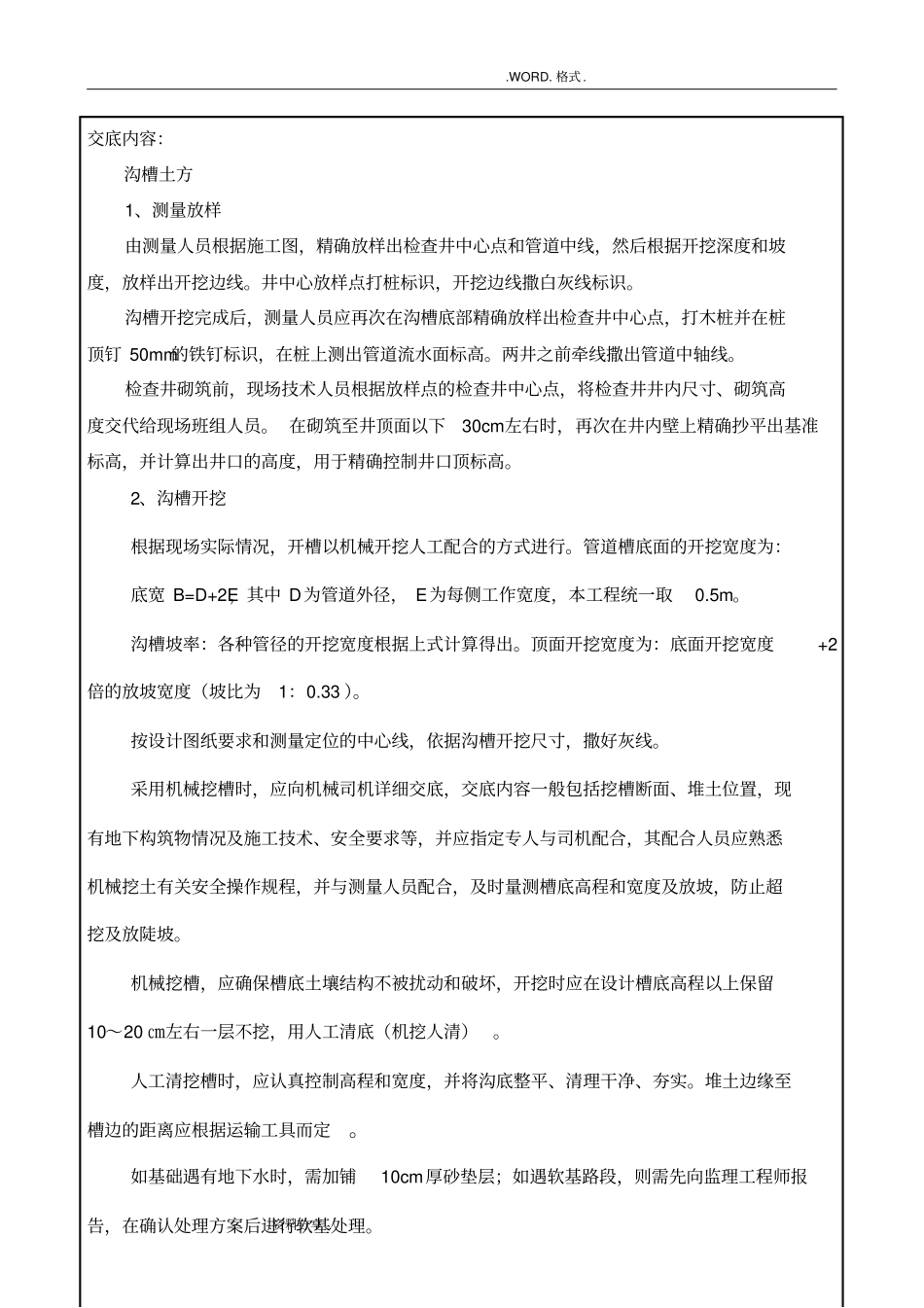

.WORD. 格式 . .资料分享 . 施 工 技 术 交 底 记 录年月日施管表 5 工程名称常州英田汽车有限公司新能源汽车技术改造项目 - 厂区道路及综合管网分部工程排水工程分项工程名称沟槽土方、沟槽施工地下管线的保护.WORD. 格式 . .资料分享 . 交底内容：沟槽土方1、测量放样由测量人员根据施工图，精确放样出检查井中心点和管道中线，然后根据开挖深度和坡度，放样出开挖边线。井中心放样点打桩标识，开挖边线撒白灰线标识。沟槽开挖完成后，测量人员应再次在沟槽底部精确放样出检查井中心点，打木桩并在桩顶钉 50mm的铁钉标识，在桩上测出管道流水面标高。两井之前牵线撒出管道中轴线。检查井砌筑前，现场技术人员根据放样点的检查井中心点，将检查井井内尺寸、砌筑高度交代给现场班组人员。 在砌筑至井顶面以下30cm左右时，再次在井内壁上精确抄平出基准标高，并计算出井口的高度，用于精确控制井口顶标高。2、沟槽开挖根据现场实际情况，开槽以机械开挖人工配合的方式进行。管道槽底面的开挖宽度为：底宽 B=D+2E，其中 D为管道外径， E为每侧工作宽度，本工程统一取0.5m。沟槽坡率：各种管径的开挖宽度根据上式计算得出。顶面开挖宽度为：底面开挖宽度+2倍的放坡宽度（坡比为1：0.33 ）。按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，撒好灰线。采用机械挖槽时，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并与测量人员配合，及时量测槽底高程和宽度及放坡，防止超挖及放陡坡。机械挖槽，应确保槽底土壤结构不被扰动和破坏，开挖时应在设计槽底高程以上保留10～20 ㎝左右一层不挖，用人工清底（机挖人清）。人工清挖槽时，应认真控制高程和宽度，并将沟底整平、清理干净、夯实。堆土边缘至槽边的距离应根据运输工具而定。如基础遇有地下水时，需加铺10cm厚砂垫层；如遇软基路段，则需先向监理工程师报告，在确认处理方案后进行软基处理。.WORD. 格式 . .资料分享 . 交底单位江苏省建筑工程集团有限公司工程项目部接收单位交 底 人叶征接 收 人施 工 技 术 交 底 记 录年月日施管表 5 工程名称常州英田汽车有限公司新能源汽车技术改造项目 - 厂区道路及综合管网分部工程排水工程分项工程名称管道铺设（雨、污水管）.WORD. 格式 . .资料分享 . 1. 交...
