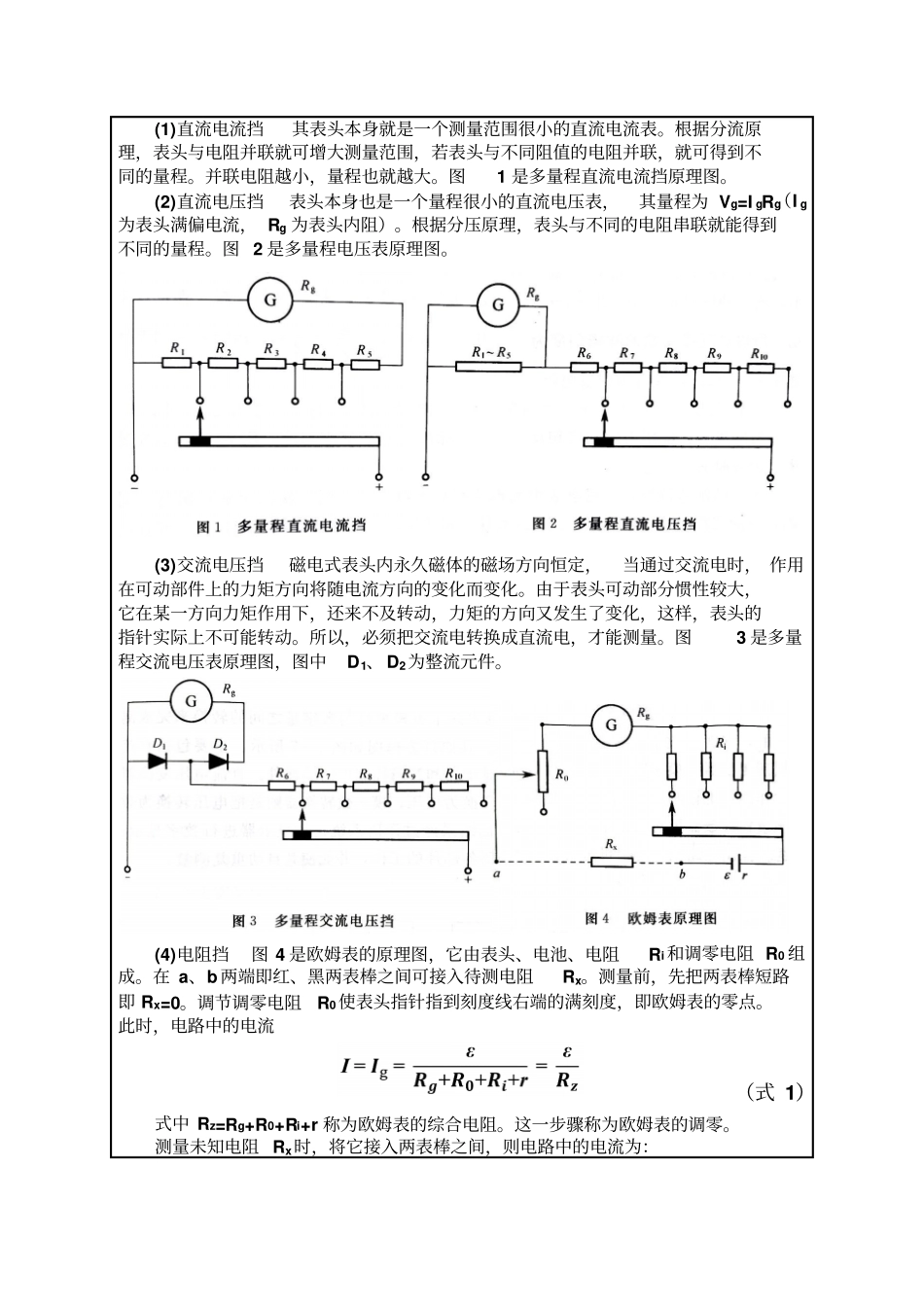

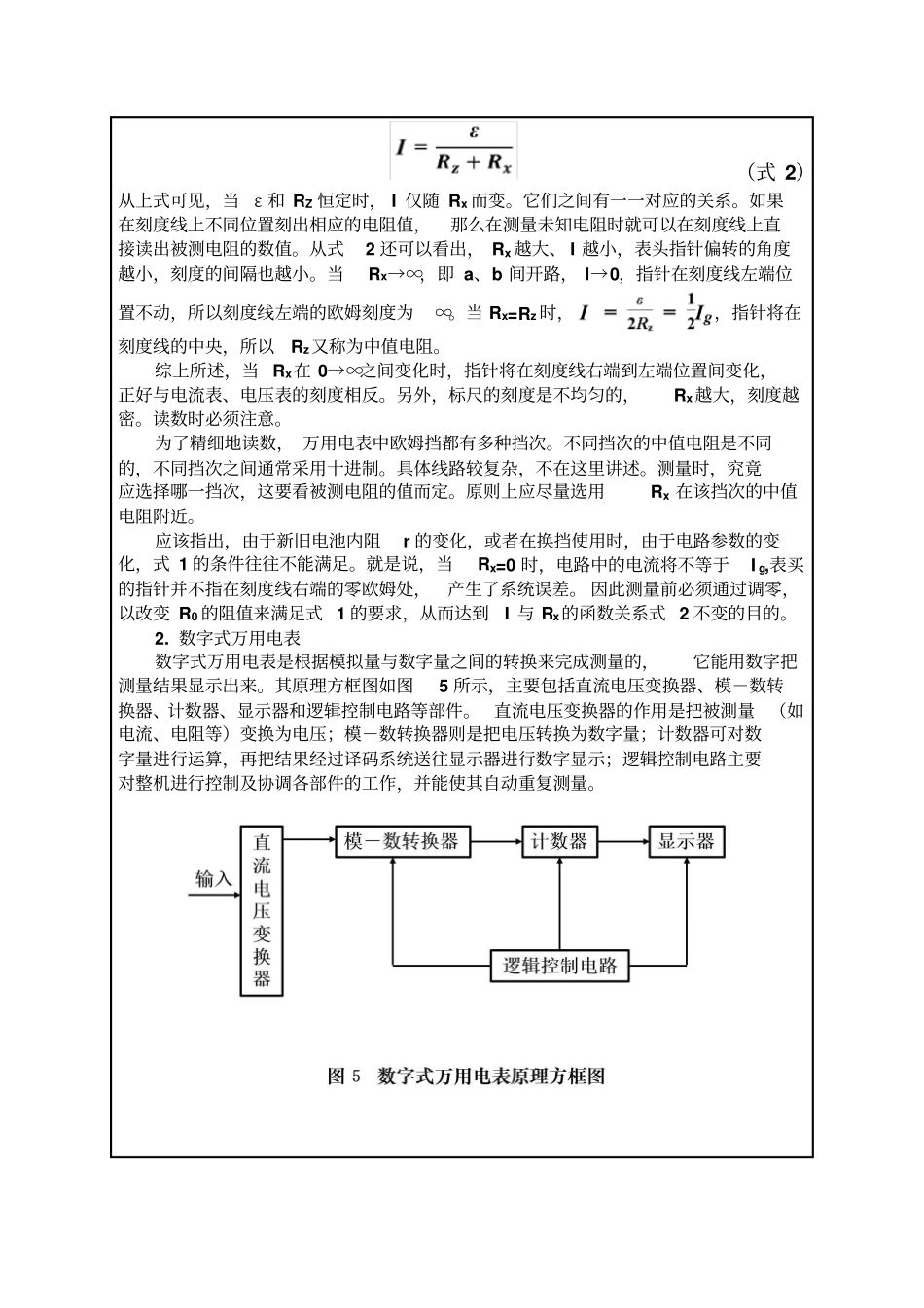

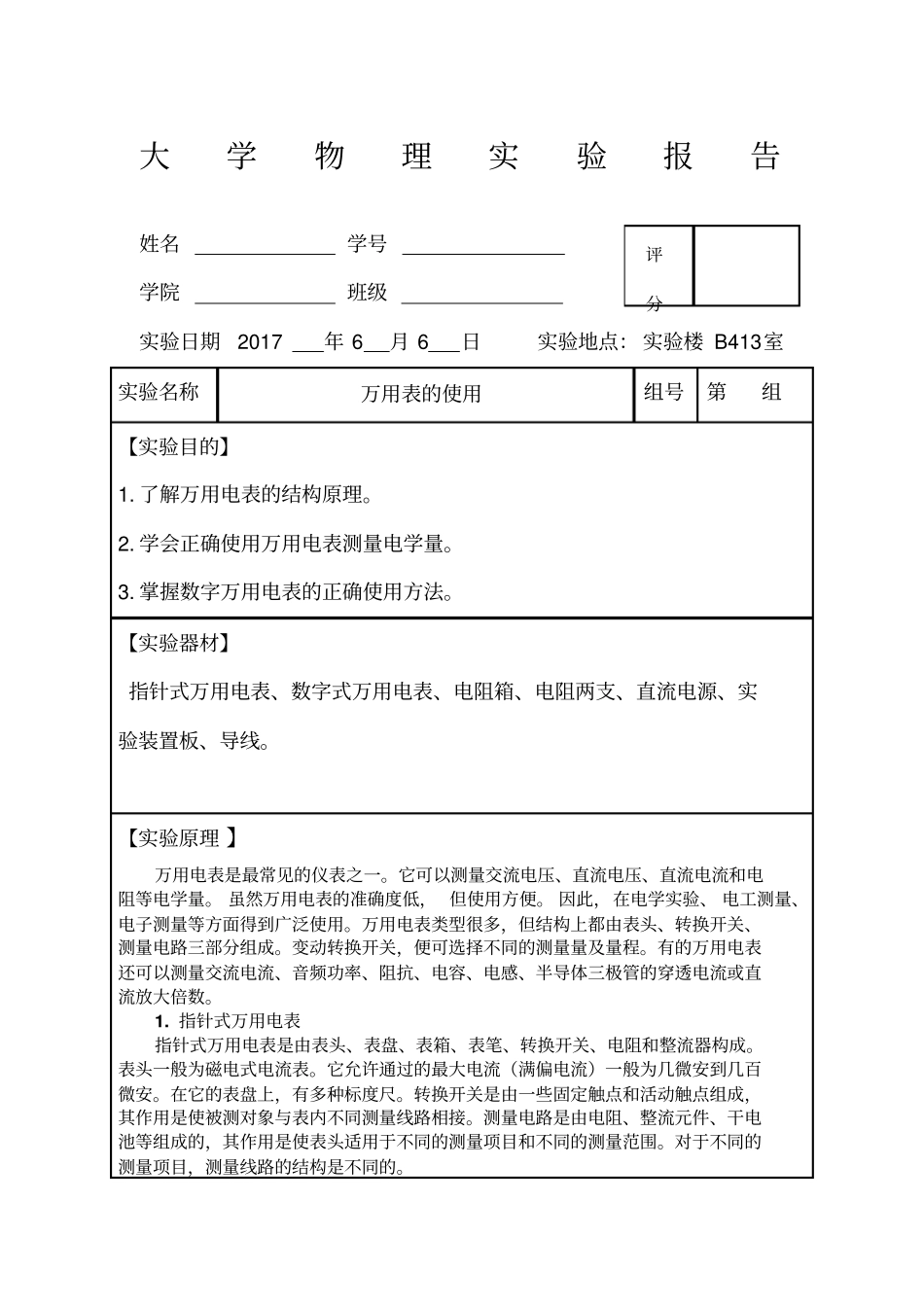

大学物理实验报告姓名学号学院班级实验日期 2017 年 6 月 6 日实验地点： 实验楼 B413室实验名称万用表的使用组号第组【实验目的】1. 了解万用电表的结构原理。2. 学会正确使用万用电表测量电学量。3. 掌握数字万用电表的正确使用方法。【实验器材】指针式万用电表、数字式万用电表、电阻箱、电阻两支、直流电源、实验装置板、导线。【实验原理 】万用电表是最常见的仪表之一。它可以测量交流电压、直流电压、直流电流和电阻等电学量。 虽然万用电表的准确度低， 但使用方便。 因此，在电学实验、 电工测量、电子测量等方面得到广泛使用。万用电表类型很多，但结构上都由表头、转换开关、测量电路三部分组成。变动转换开关，便可选择不同的测量量及量程。有的万用电表还可以测量交流电流、音频功率、阻抗、电容、电感、半导体三极管的穿透电流或直流放大倍数。1. 指针式万用电表指针式万用电表是由表头、表盘、表箱、表笔、转换开关、电阻和整流器构成。表头一般为磁电式电流表。它允许通过的最大电流（满偏电流）一般为几微安到几百微安。在它的表盘上，有多种标度尺。转换开关是由一些固定触点和活动触点组成，其作用是使被测对象与表内不同测量线路相接。测量电路是由电阻、整流元件、干电池等组成的，其作用是使表头适用于不同的测量项目和不同的测量范围。对于不同的测量项目，测量线路的结构是不同的。评分(1)直流电流挡其表头本身就是一个测量范围很小的直流电流表。根据分流原理，表头与电阻并联就可增大测量范围，若表头与不同阻值的电阻并联，就可得到不同的量程。并联电阻越小，量程也就越大。图1 是多量程直流电流挡原理图。(2)直流电压挡表头本身也是一个量程很小的直流电压表，其量程为 Vg=I gRg（I g为表头满偏电流， Rg 为表头内阻）。根据分压原理，表头与不同的电阻串联就能得到不同的量程。图 2 是多量程电压表原理图。(3)交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时， 作用在可动部件上的力矩方向将随电流方向的变化而变化。由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。所以，必须把交流电转换成直流电，才能测量。图3 是多量程交流电压表原理图，图中D1、 D2为整流元件。(4)电阻挡图 4 是欧姆表的原理图，它由表头、电池、电阻Ri和调零电阻 R0 组成。在 a、b 两端即红、黑两表棒之间...
