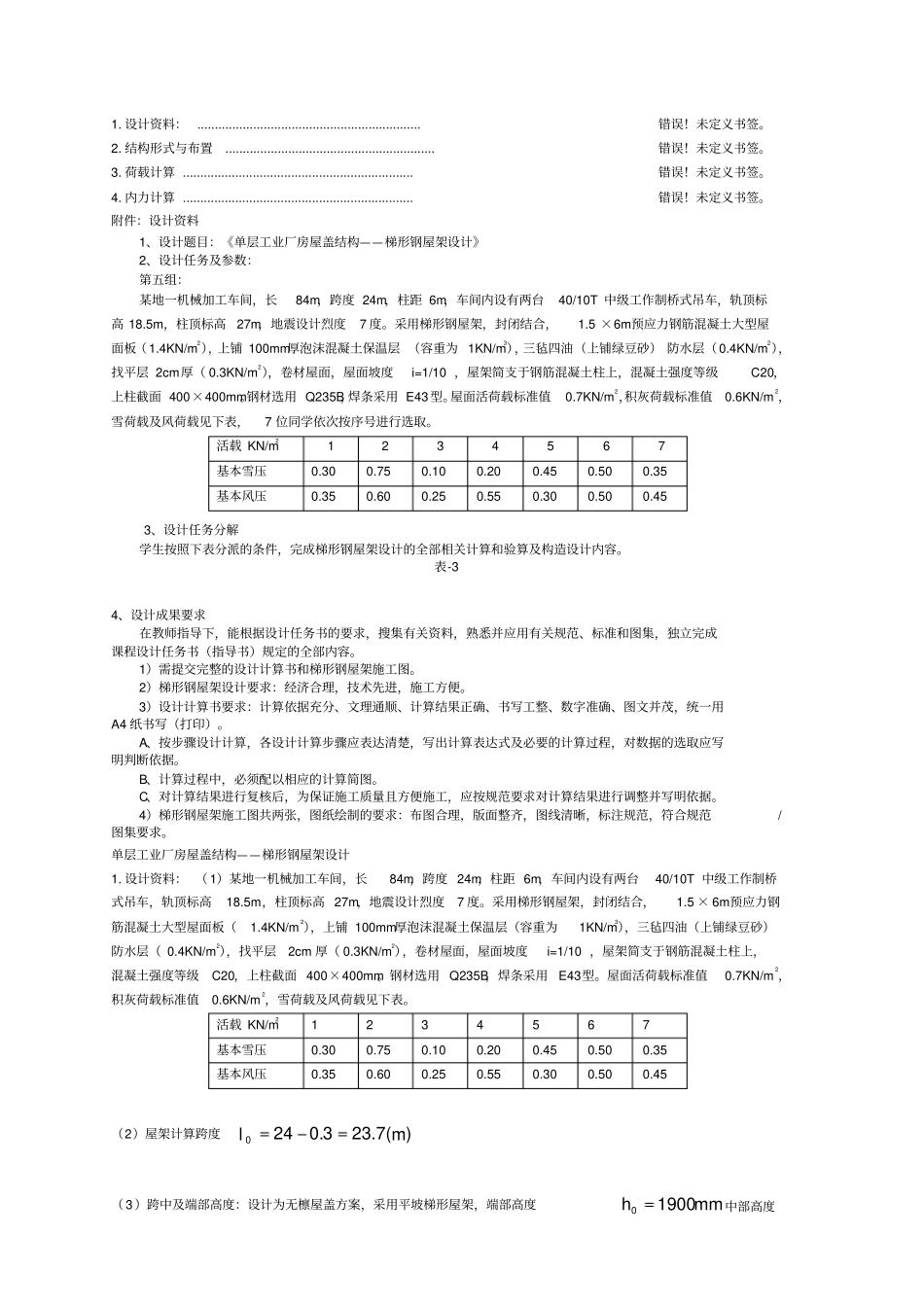

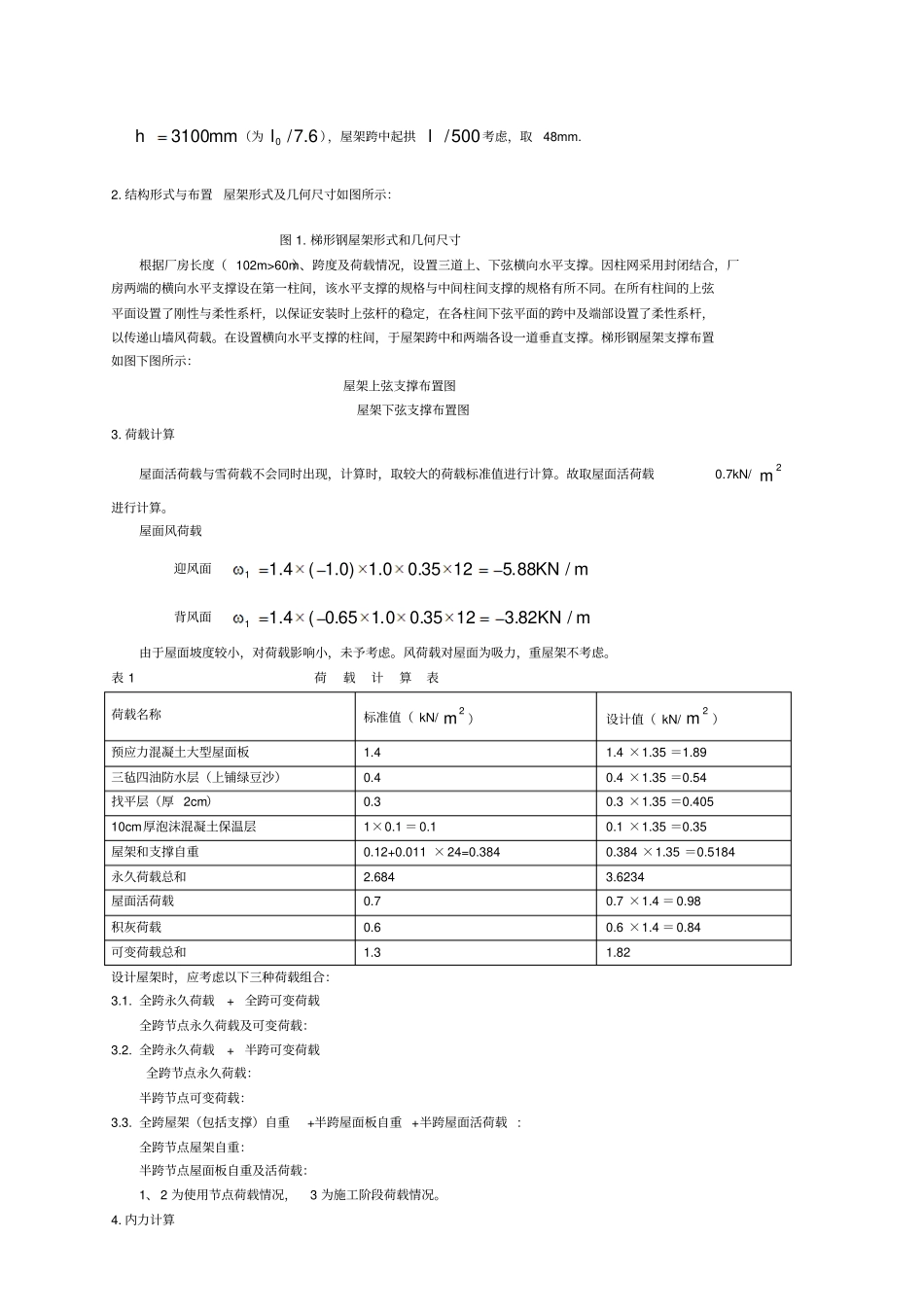

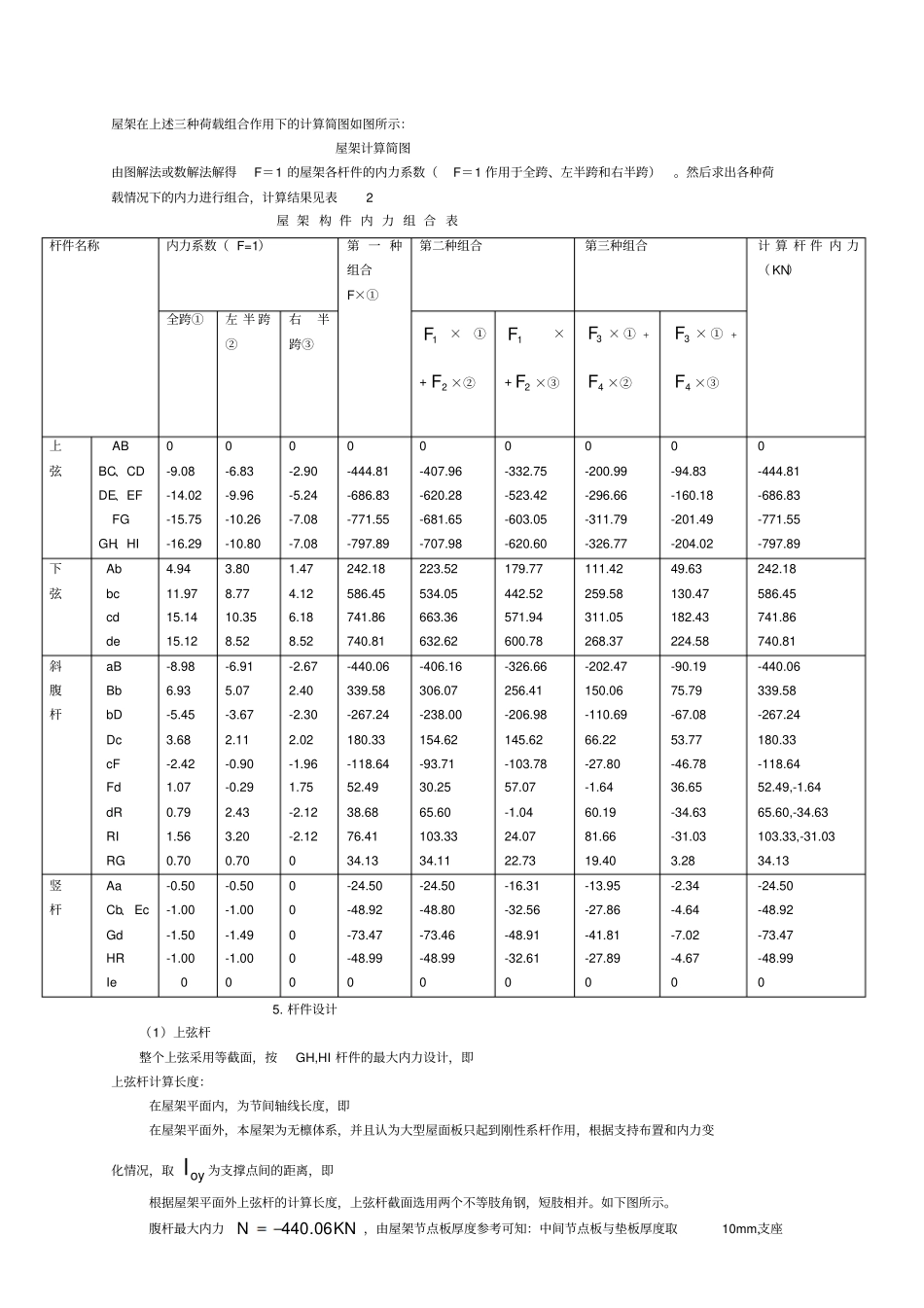

1. 设计资料： ................................................................ 错误！未定义书签。2. 结构形式与布置............................................................ 错误！未定义书签。3. 荷载计算 .................................................................. 错误！未定义书签。4. 内力计算 .................................................................. 错误！未定义书签。附件：设计资料1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》2、设计任务及参数：第五组：某地一机械加工车间，长84m，跨度 24m，柱距 6m，车间内设有两台40/10T 中级工作制桥式吊车，轨顶标高 18.5m，柱顶标高27m，地震设计烈度7 度。采用梯形钢屋架，封闭结合，1.5 ×6m预应力钢筋混凝土大型屋面板（ 1.4KN/m2），上铺 100mm厚泡沫混凝土保温层 （容重为 1KN/m3），三毡四油（上铺绿豆砂） 防水层（ 0.4KN/m2），找平层 2cm厚（ 0.3KN/m2），卷材屋面，屋面坡度i=1/10 ，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面 400×400mm。钢材选用 Q235B，焊条采用 E43型。屋面活荷载标准值0.7KN/m2，积灰荷载标准值0.6KN/m2，雪荷载及风荷载见下表，7 位同学依次按序号进行选取。活载 KN/m21 2 3 4 5 6 7 基本雪压0.30 0.75 0.10 0.20 0.45 0.50 0.35 基本风压0.35 0.60 0.25 0.55 0.30 0.50 0.45 3、设计任务分解学生按照下表分派的条件，完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。表-3 4、设计成果要求在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。1）需提交完整的设计计算书和梯形钢屋架施工图。2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4 纸书写（打印）。A、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。B、计算过程中，必须配以相应的计算简图。C、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。单...
