实例分析高层建筑结构设计VIP免费

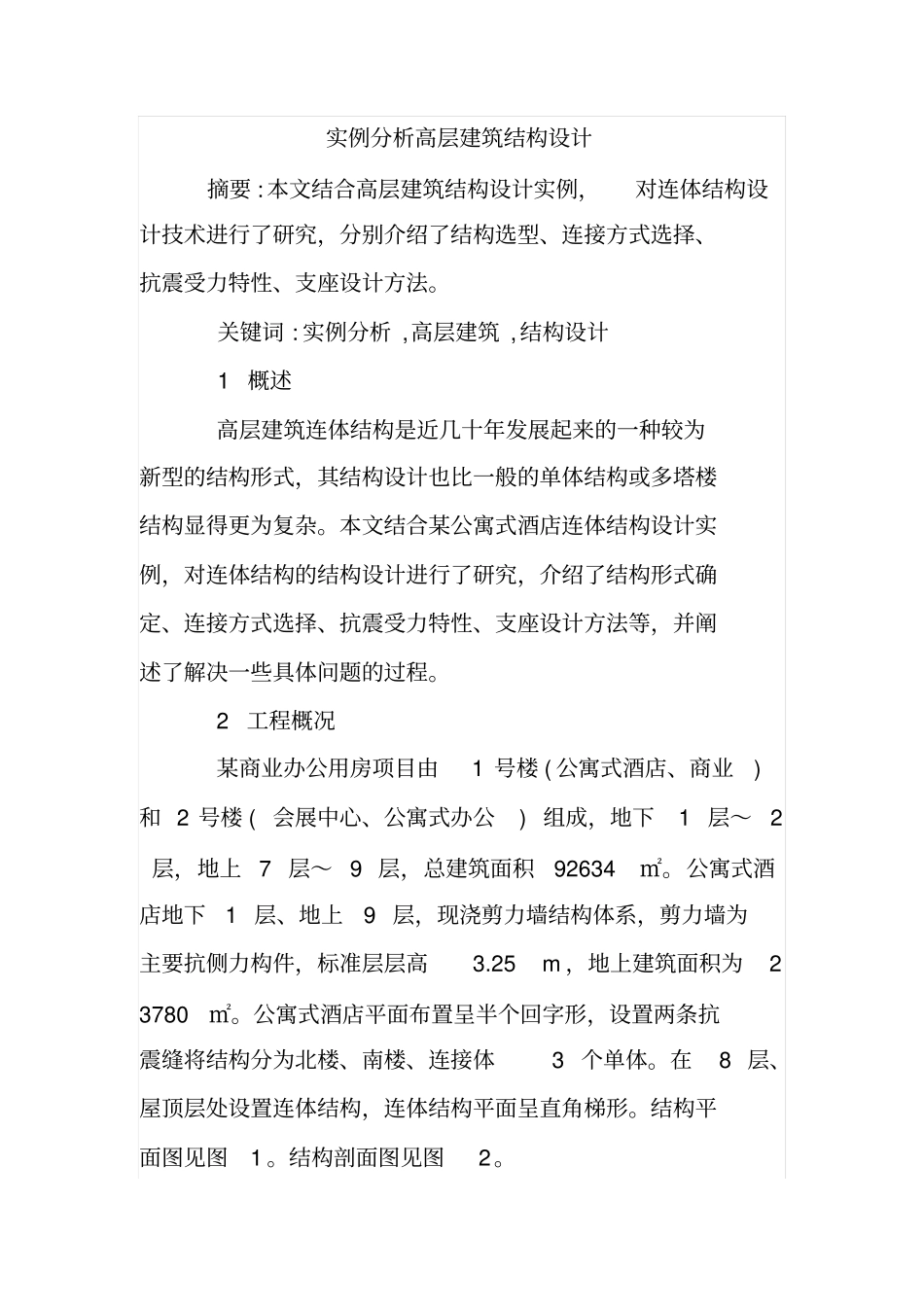

实例分析高层建筑结构设计_第1页
1/5

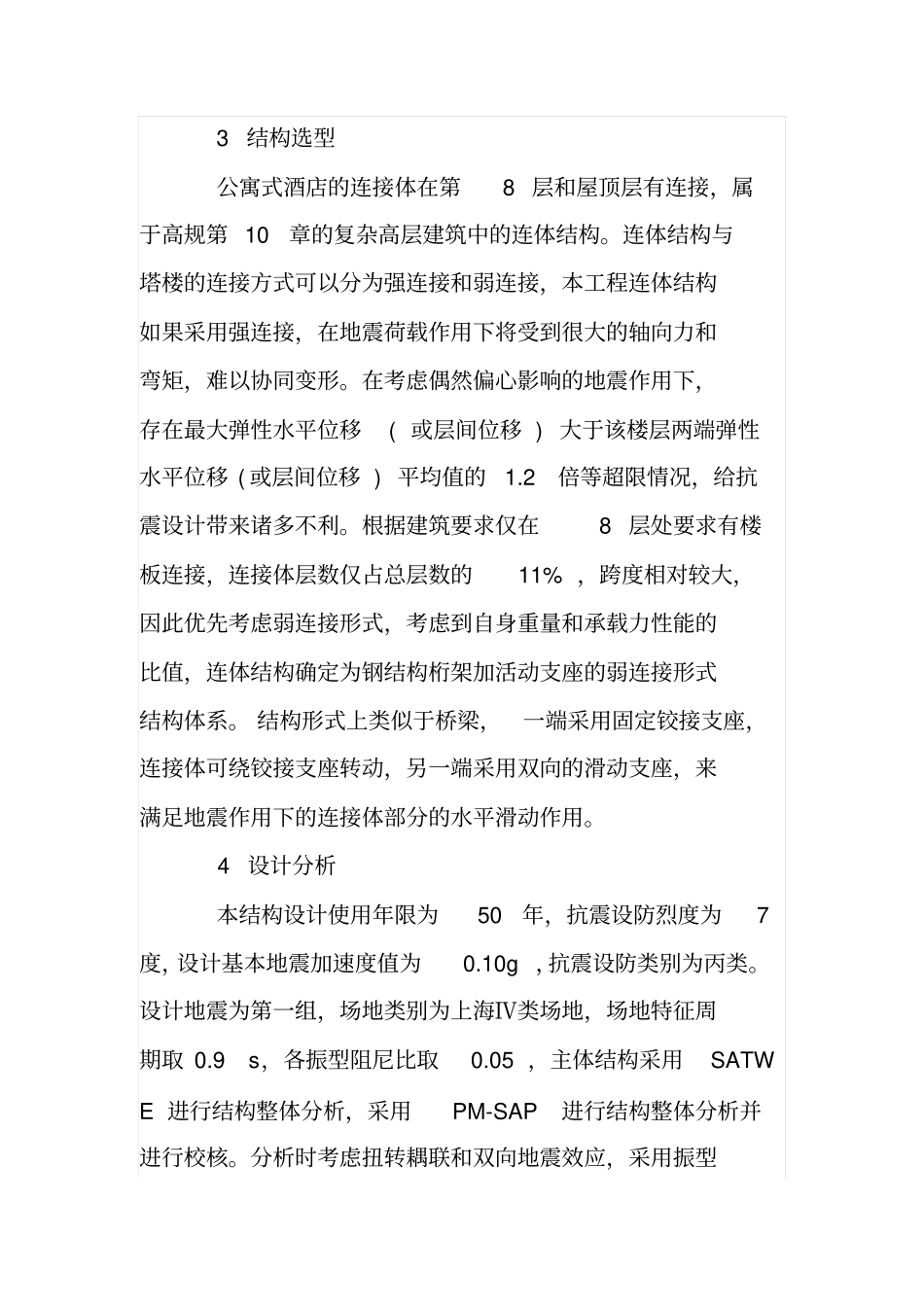

实例分析高层建筑结构设计_第2页
2/5

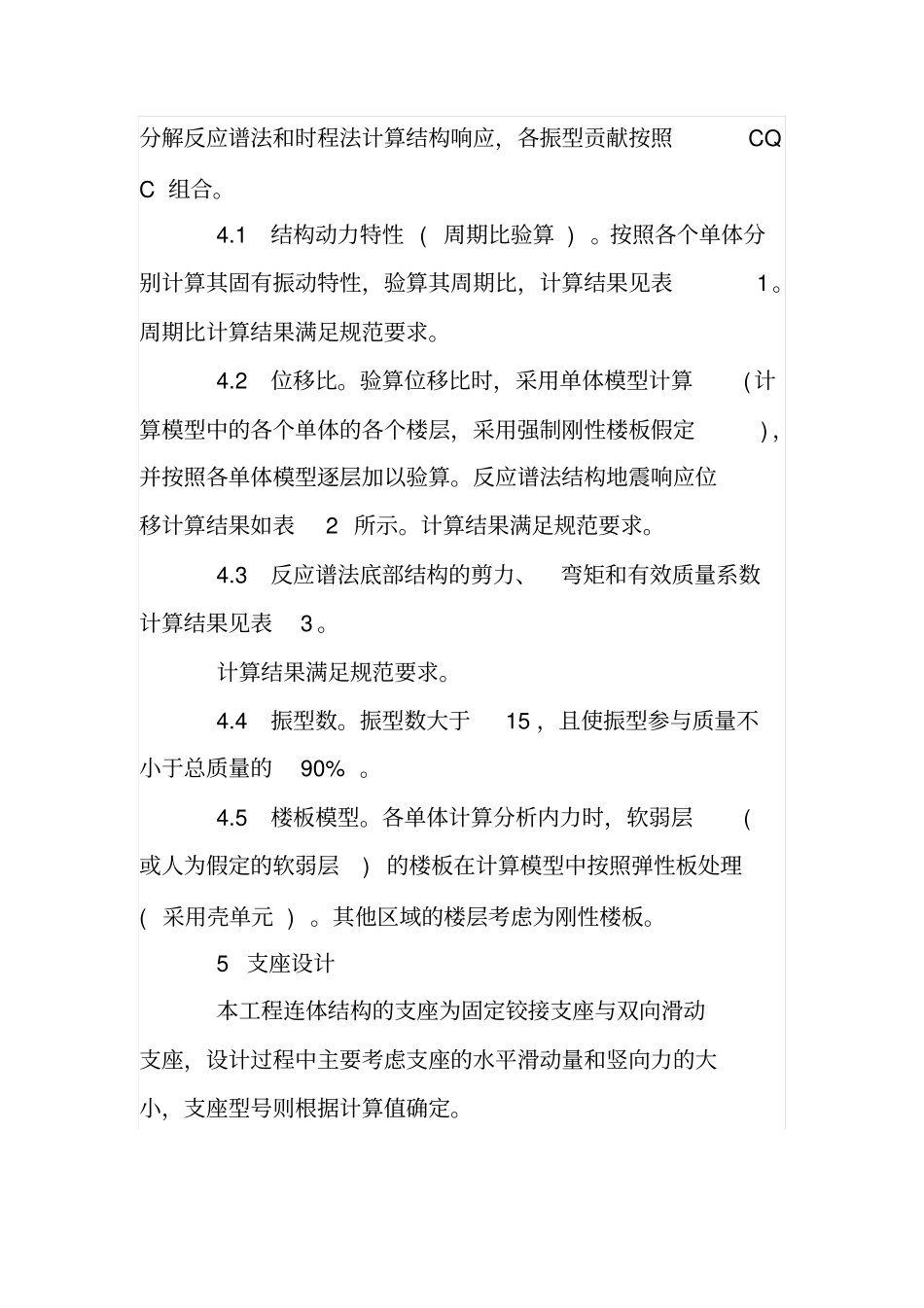

实例分析高层建筑结构设计_第3页
3/5
实例分析高层建筑结构设计摘要 : 本文结合高层建筑结构设计实例,对连体结构设计技术进行了研究,分别介绍了结构选型、连接方式选择、抗震受力特性、支座设计方法。关键词 : 实例分析 ,高层建筑 , 结构设计1 概述高层建筑连体结构是近几十年发展起来的一种较为新型的结构形式,其结构设计也比一般的单体结构或多塔楼结构显得更为复杂。本文结合某公寓式酒店连体结构设计实例,对连体结构的结构设计进行了研究,介绍了结构形式确定、连接方式选择、抗震受力特性、支座设计方法等,并阐述了解决一些具体问题的过程。2 工程概况某商业办公用房项目由1 号楼 ( 公寓式酒店、商业) 和 2 号楼 ( 会展中心、公寓式办公) 组成,地下1 层~2层,地上 7 层~ 9 层,总建筑面积92634㎡。公寓式酒店地下1 层、地上9 层,现浇剪力墙结构体系,剪力墙为主要抗侧力构件,标准层层高3.25 m ,地上建筑面积为23780㎡。公寓式酒店平面布置呈半个回字形,设置两条抗震缝将结构分为北楼、南楼、连接体3 个单体。在8 层、屋顶层处设置连体结构,连体结构平面呈直角梯形。结构平面图见图1 。结构剖面图见图2。3 结构选型公寓式酒店的连接体在第8 层和屋顶层有连接,属于高规第 10 章的复杂高层建筑中的连体结构。连体结构与塔楼的连接方式可以分为强连接和弱连接,本工程连体结构如果采用强连接,在地震荷载作用下将受到很大的轴向力和弯矩,难以协同变形。在考虑偶然偏心影响的地震作用下,存在最大弹性水平位移( 或层间位移 ) 大于该楼层两端弹性水平位移 ( 或层间位移 ) 平均值的1.2 倍等超限情况,给抗震设计带来诸多不利。根据建筑要求仅在8 层处要求有楼板连接,连接体层数仅占总层数的11% ,跨度相对较大,因此优先考虑弱连接形式,考虑到自身重量和承载力性能的比值,连体结构确定为钢结构桁架加活动支座的弱连接形式结构体系。 结构形式上类似于桥梁,一端采用固定铰接支座,连接体可绕铰接支座转动,另一端采用双向的滑动支座,来满足地震作用下的连接体部分的水平滑动作用。4 设计分析本结构设计使用年限为50 年,抗震设防烈度为7 度,设计基本地震加速度值为0.10g ,抗震设防类别为丙类。设计地震为第一组,场地类别为上海Ⅳ类场地,场地特征周期取 0.9 s,各振型阻尼比取0.05 ,主体结构采用SATWE 进行结构整体分析,采用PM-SAP 进行结构整体分析并进行校核。分析时考虑扭转耦联和双向地震效应,采用...
