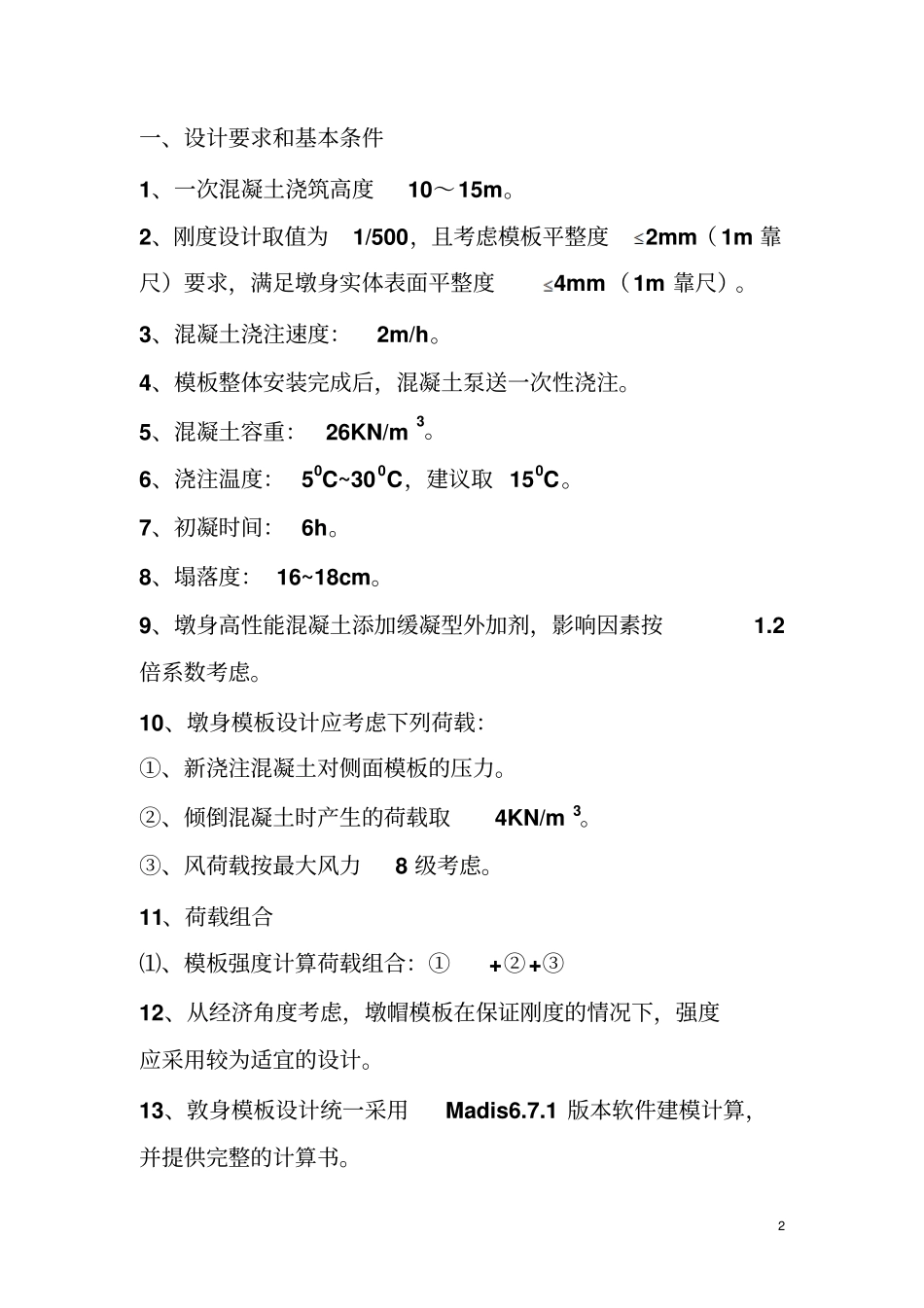

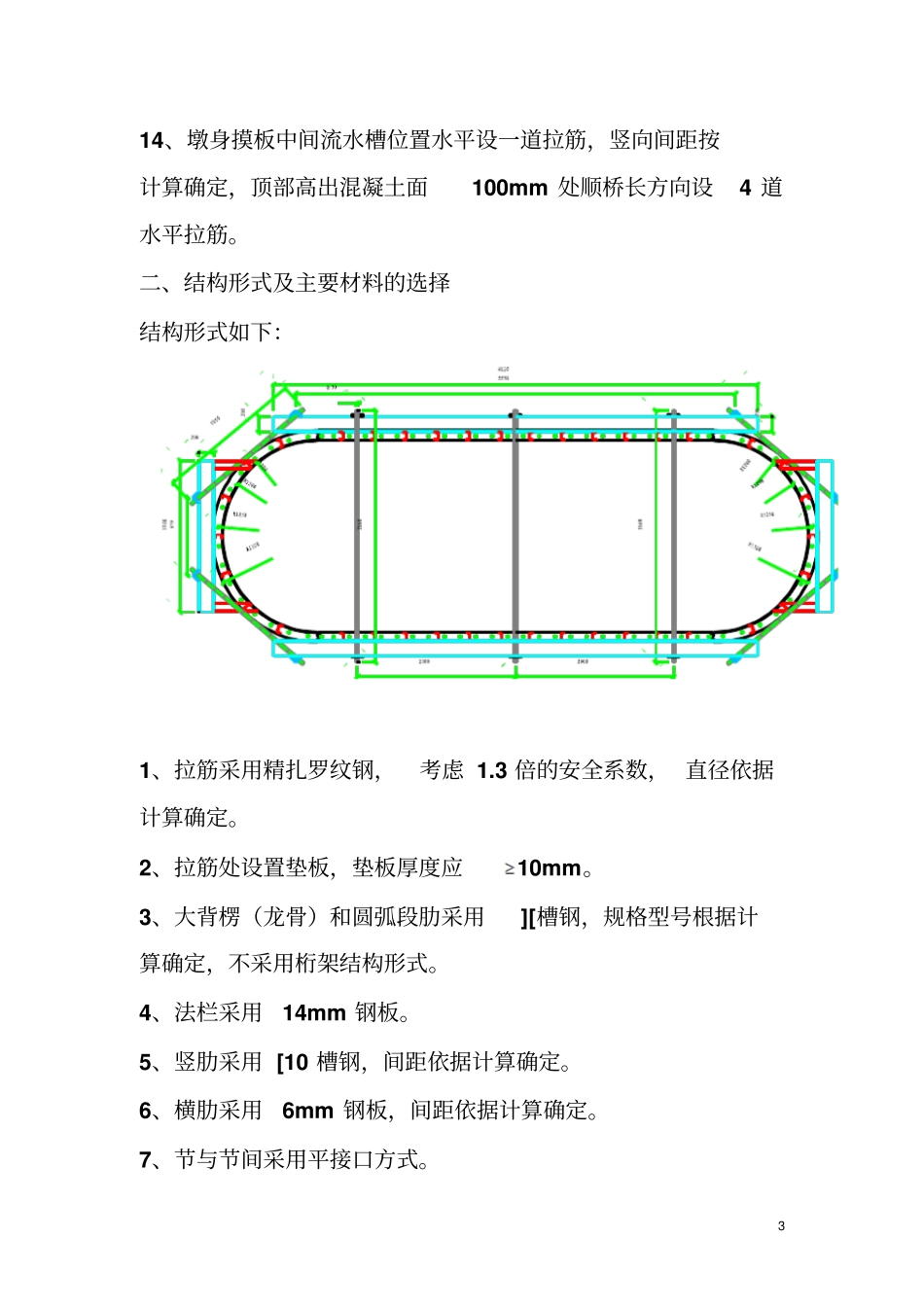

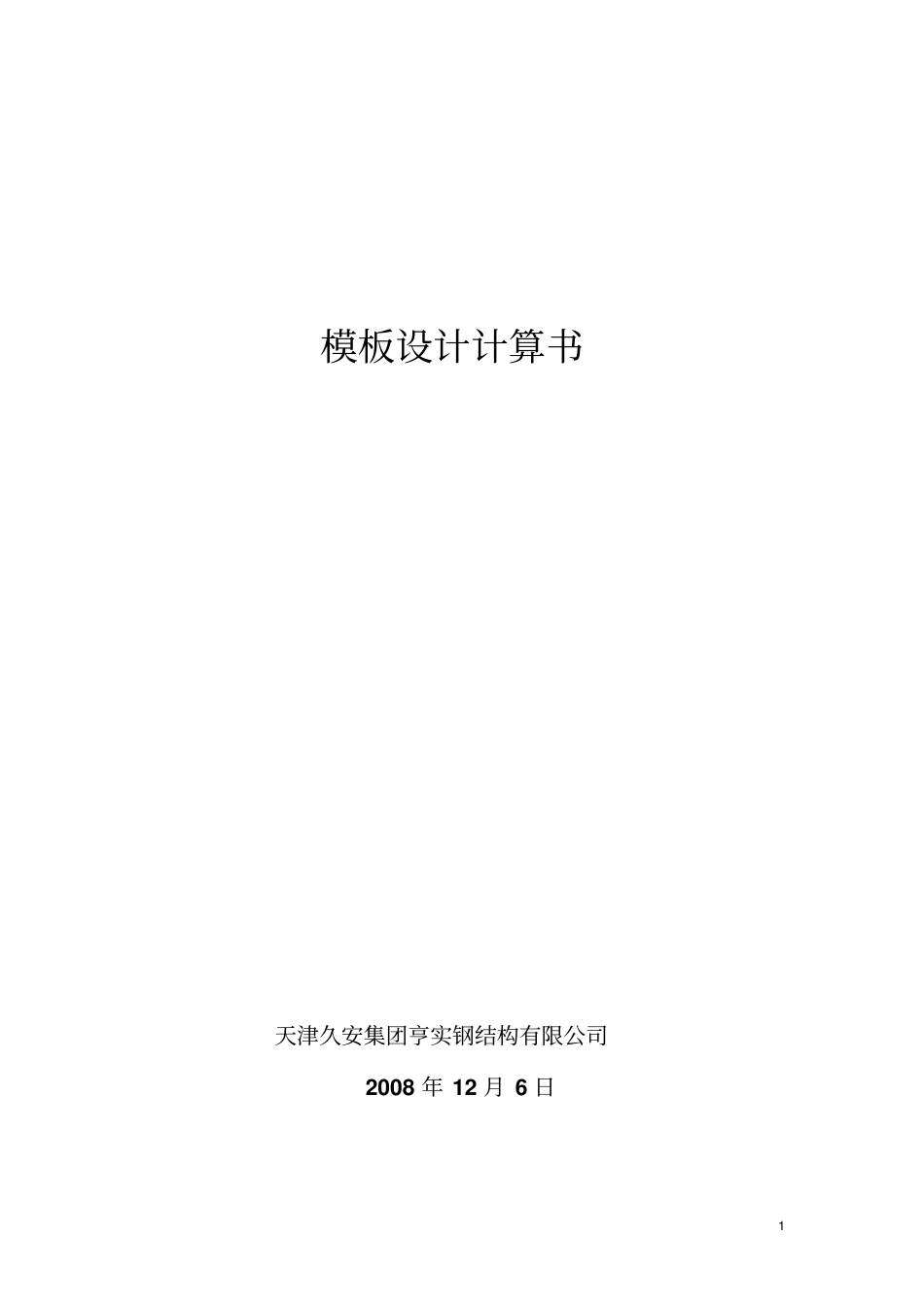

1 模板设计计算书天津久安集团亨实钢结构有限公司2008 年 12 月 6 日2 一、设计要求和基本条件1、一次混凝土浇筑高度10～15m。2、刚度设计取值为1/500，且考虑模板平整度2mm（ 1m 靠尺）要求，满足墩身实体表面平整度4mm（1m 靠尺）。3、混凝土浇注速度：2m/h。4、模板整体安装完成后，混凝土泵送一次性浇注。5、混凝土容重：26KN/m3。6、浇注温度： 50C~300C，建议取 150C。7、初凝时间： 6h。8、塌落度： 16~18cm。9、墩身高性能混凝土添加缓凝型外加剂，影响因素按1.2倍系数考虑。10、墩身模板设计应考虑下列荷载：①、新浇注混凝土对侧面模板的压力。②、倾倒混凝土时产生的荷载取4KN/m 3。③、风荷载按最大风力8 级考虑。11、荷载组合⑴、模板强度计算荷载组合：①+②+③12、从经济角度考虑，墩帽模板在保证刚度的情况下，强度应采用较为适宜的设计。13、敦身模板设计统一采用Madis6.7.1 版本软件建模计算，并提供完整的计算书。3 14、墩身摸板中间流水槽位置水平设一道拉筋，竖向间距按计算确定，顶部高出混凝土面100mm 处顺桥长方向设4 道水平拉筋。二、结构形式及主要材料的选择结构形式如下：1、拉筋采用精扎罗纹钢，考虑 1.3 倍的安全系数， 直径依据计算确定。2、拉筋处设置垫板，垫板厚度应10mm。3、大背楞（龙骨）和圆弧段肋采用][槽钢，规格型号根据计算确定，不采用桁架结构形式。4、法栏采用14mm 钢板。5、竖肋采用 [10 槽钢，间距依据计算确定。6、横肋采用6mm 钢板，间距依据计算确定。7、节与节间采用平接口方式。4 三、压力确定①、新浇注混凝土对侧面模板的压力。F1=1.2×0.22 ×r ×t ×β1×β2×υ1/2=1.2 ×0.22 ×26×6×1.2 ×1.2 ×2.15 1/2=87kN/m2F1：新浇注混凝土对模板的最大侧压力（kN/m2）r:混凝土的重力密度（26kN/m3）t：混凝土的初凝时间（6h）υ ：混凝土的浇注速度每小时浇筑混凝土30m3，每米混凝土量为：2m×7.4m: 13.94m3 v=2.15m/h 2.4m×7.5m:14.52m3 v=2.07m/h 浇筑速度取： v=2.15m/h β 1：外加剂影响修正系数，掺具有缓凝作用的外加剂时取 1.2；β 21：混凝土坍落度响修正系数，取1.2 ②、倾倒混凝土时产生的荷载取4KN/m3。③、风荷载按最大风力8 级考虑。wk=zwosz=1.14 ×0.8 ×1×0.45 =0.41 kN/m 2wk：风荷载标准值（kN/m2）；5 z：高度 z 处的风振系数；s：风荷载体形系数；z：风压高度变化系数；wo：基本风压（ kN/m2）；⑴、模板...
