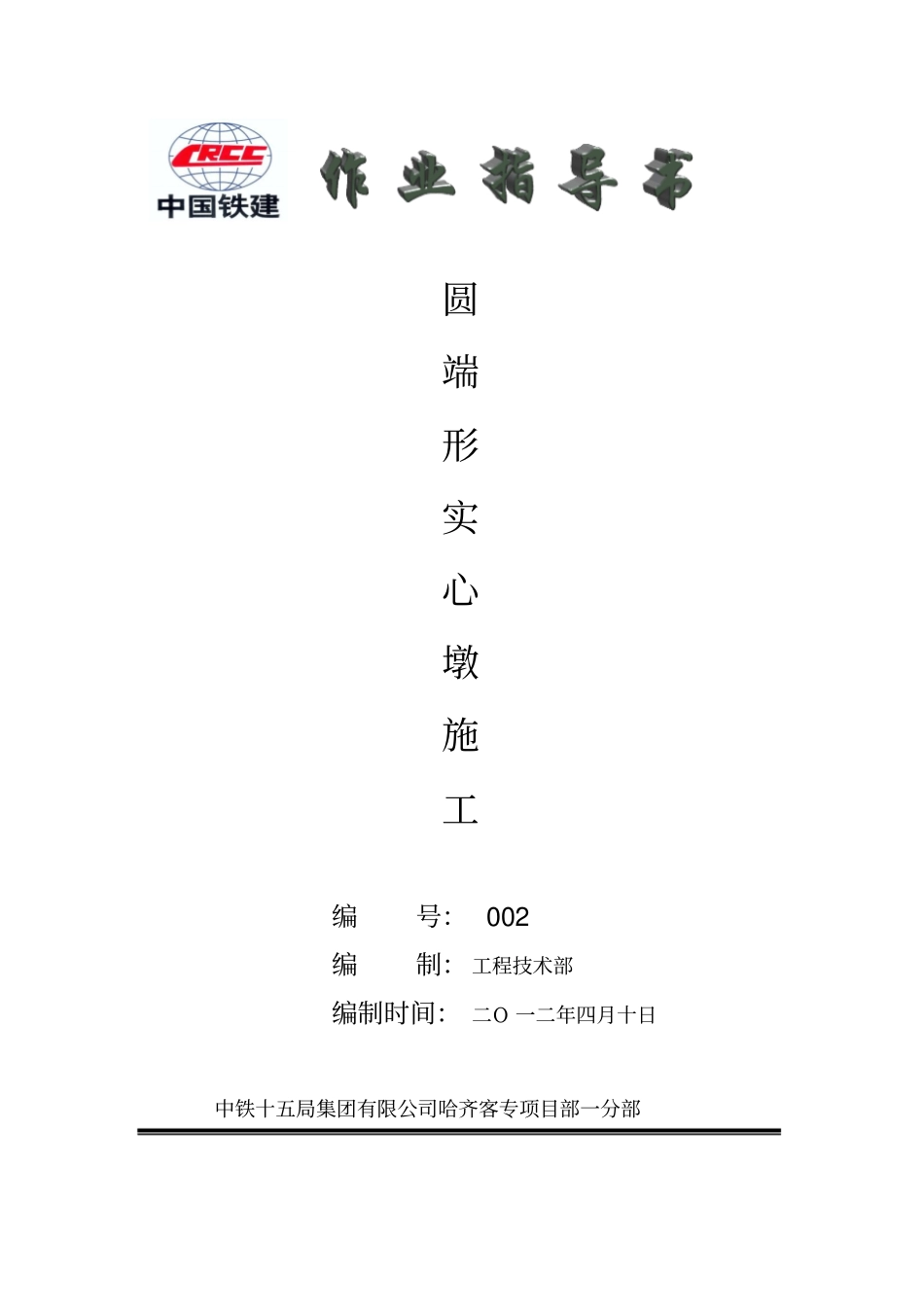

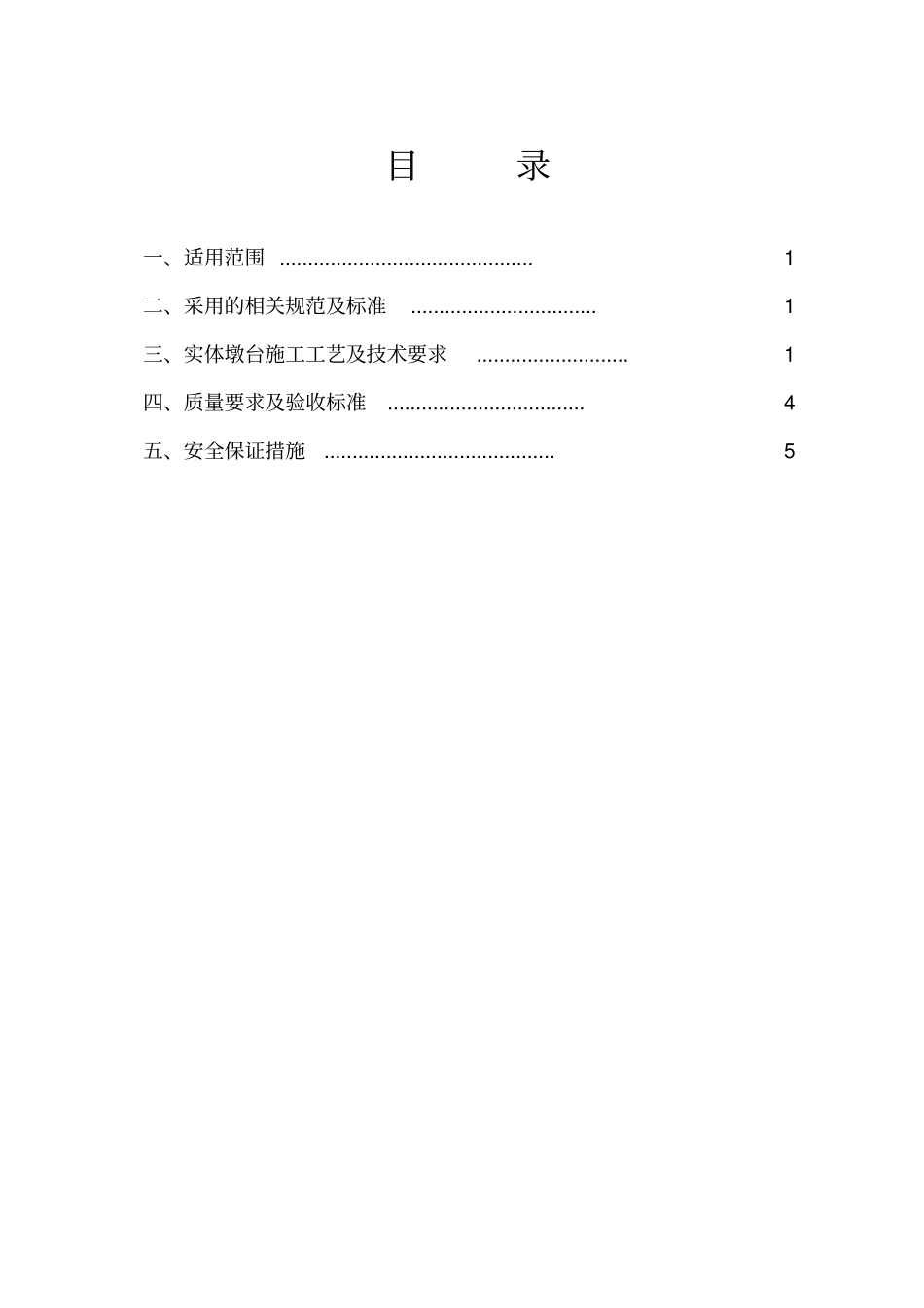

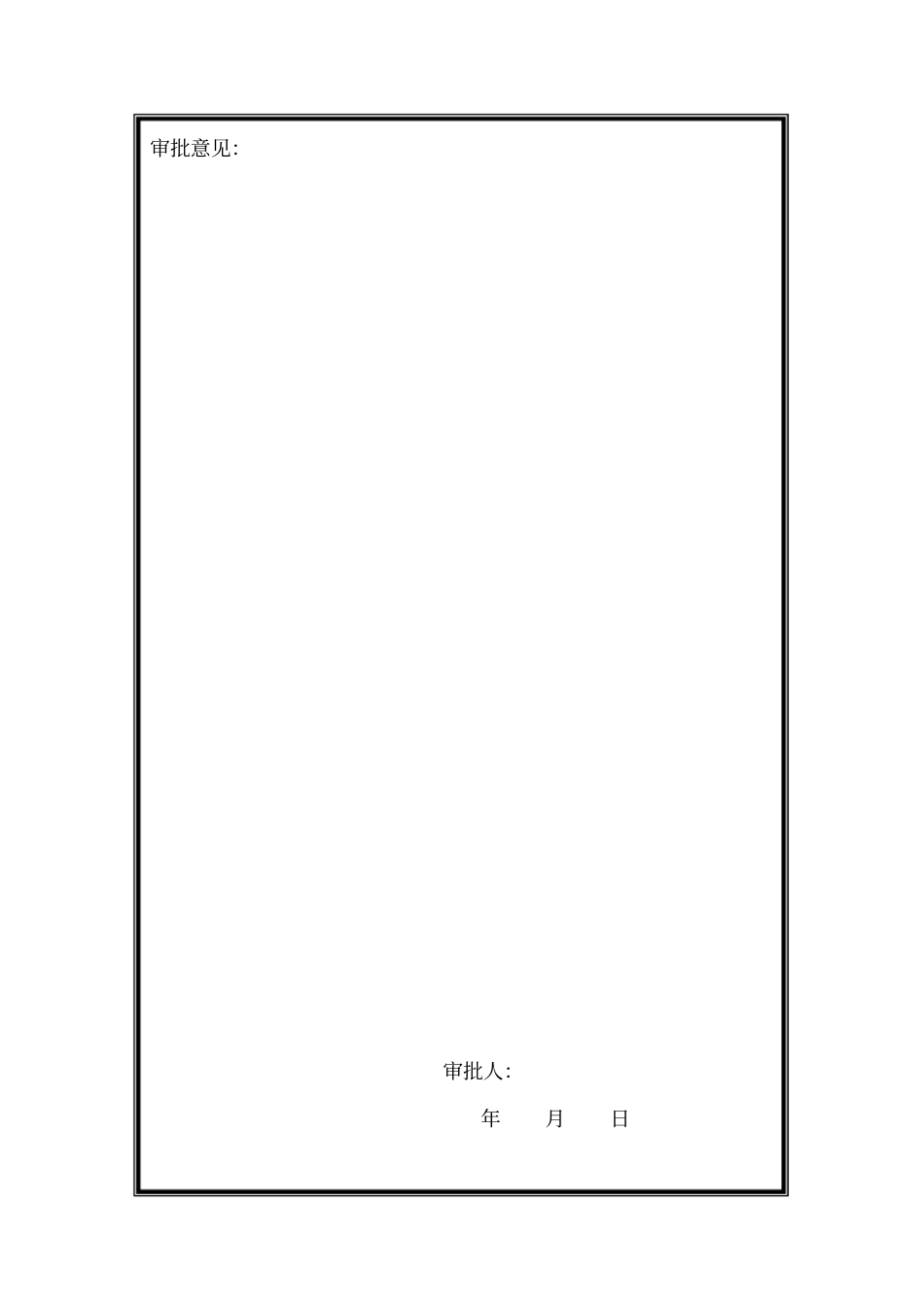

圆端形实心墩施工编号： 002 编制： 工程技术部编制时间： 二Ο 一二年四月十日中铁十五局集团有限公司哈齐客专项目部一分部审批意见：审批人：年月日目录一、适用范围 ............................................. 1二、采用的相关规范及标准 ................................. 1三、实体墩台施工工艺及技术要求 ........................... 1四、质量要求及验收标准 ................................... 4五、安全保证措施......................................... 5圆端形实心墩施工作业指导书- 1 - 圆端形实心墩施工作业指导书1、适用范围适用于哈齐客运专线桥梁实体墩台的施工。2、采用的相关规范及标准2.1 《高速铁路桥涵工程施工技术指南》铁建设[2010]241 号；2.2 《高速铁路桥涵工程施工质量验收标准》TB10752-2010；2.3 《铁路混凝土工程施工质量验收标准》TB10424-2010；2.4 《施工图设计文件》。3、实体墩台施工工艺及技术要求3.1 测量放样根据导线点、水准点，用全站仪精确定出桥墩的位置，用油漆点标注，并对承台项面进行水准测量，作为墩身钢筋的安装及模板定位的依据。3.2 钢筋的加工及安装①钢筋在进场前进行抽检，对主要受力钢筋进行见证试验，杜绝不合格品进场。进场的钢筋全部堆放在钢筋棚内，在钢筋加工厂内加工。钢筋在加工前先进行调直和清除污锈，然后按设计要求加工。②钢筋主筋采用双面焊接，其他筋采用单面焊接、搭接，单面焊焊缝长度不小于10d，双面焊不小于 5d，绑扎搭接长度不小于45d，在 1.3 倍搭接长度内接头不大于25%。主筋安装完毕后，先在主筋上用粉笔标出箍筋间距，并从一端开始绑扎箍筋。在施工中尽量采用闪光对焊，当施工条件不允许时，采用电弧焊。在钢筋焊接前根据现场施工条件、规范和设计要求进行试焊，检验合格后再进行正式施焊。钢筋采用电弧焊时，尽量采用双面焊。钢筋接头采搭接电弧焊时，两钢筋搭接端部预先折向一侧，使两接合钢筋轴线一致。墩钢筋与接承台钢筋焊接前，确定好墩钢筋位置，然后搭设施工平台，要求平台牢固、可靠、易于施工。焊接前先对最外侧主筋进行校正，使其竖向垂直，然后进行固定，并与预埋钢筋点焊牢固，检查钢筋骨架外形、尺寸无误后方可进行剩余主筋的焊接。箍筋搭接不小于 35d。③钢筋骨架设架立固定筋，确保钢筋位置正确及整件牢固性。在承台施工前由测量人员放出墩位置，并据此预埋墩钢筋，固定好位置，预埋的墩钢筋符合图纸设计要...
