实用新型一种静音墙面清洗机器人1hxd20150730讲解VIP免费

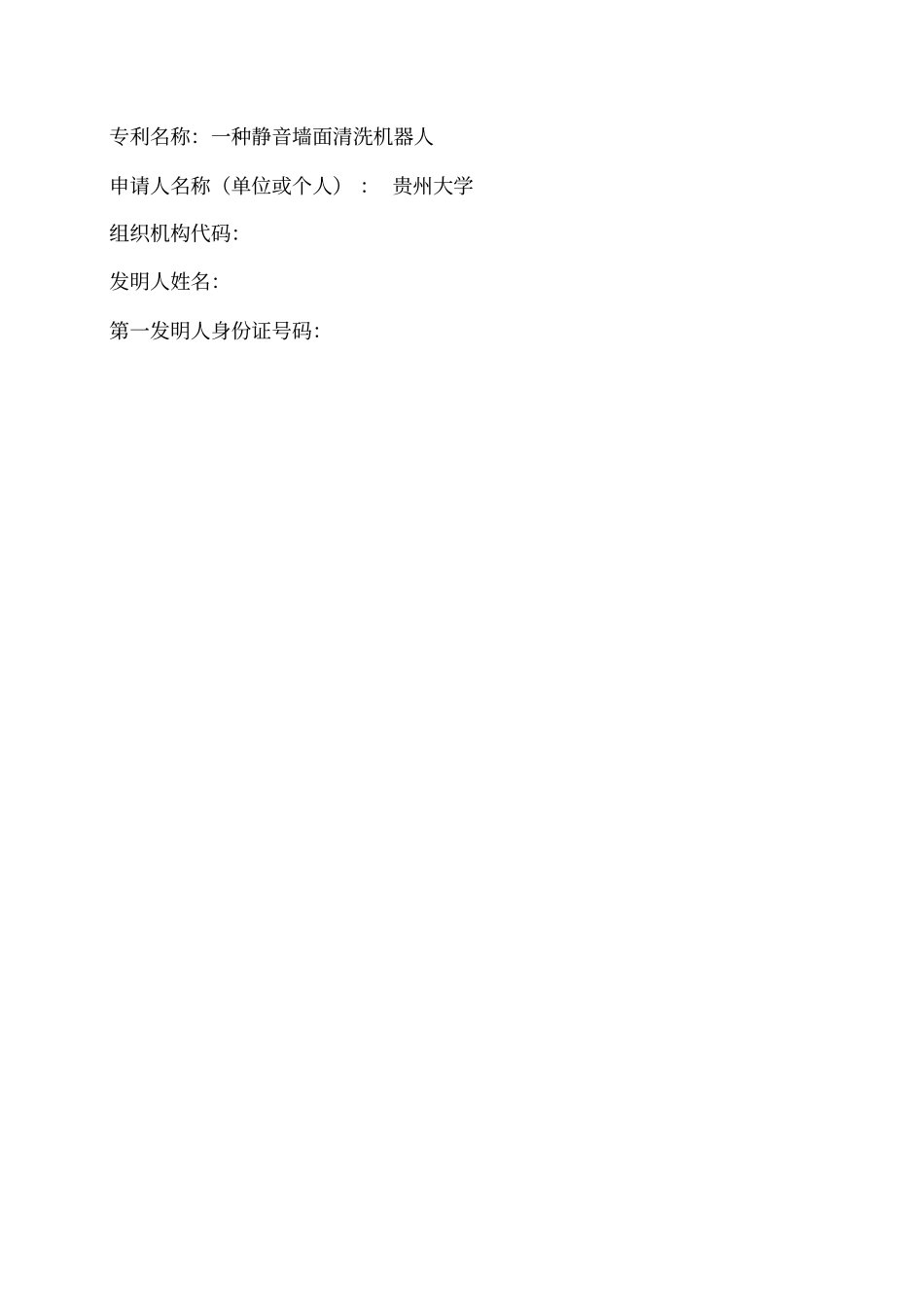

实用新型一种静音墙面清洗机器人1hxd20150730讲解_第1页
1/13

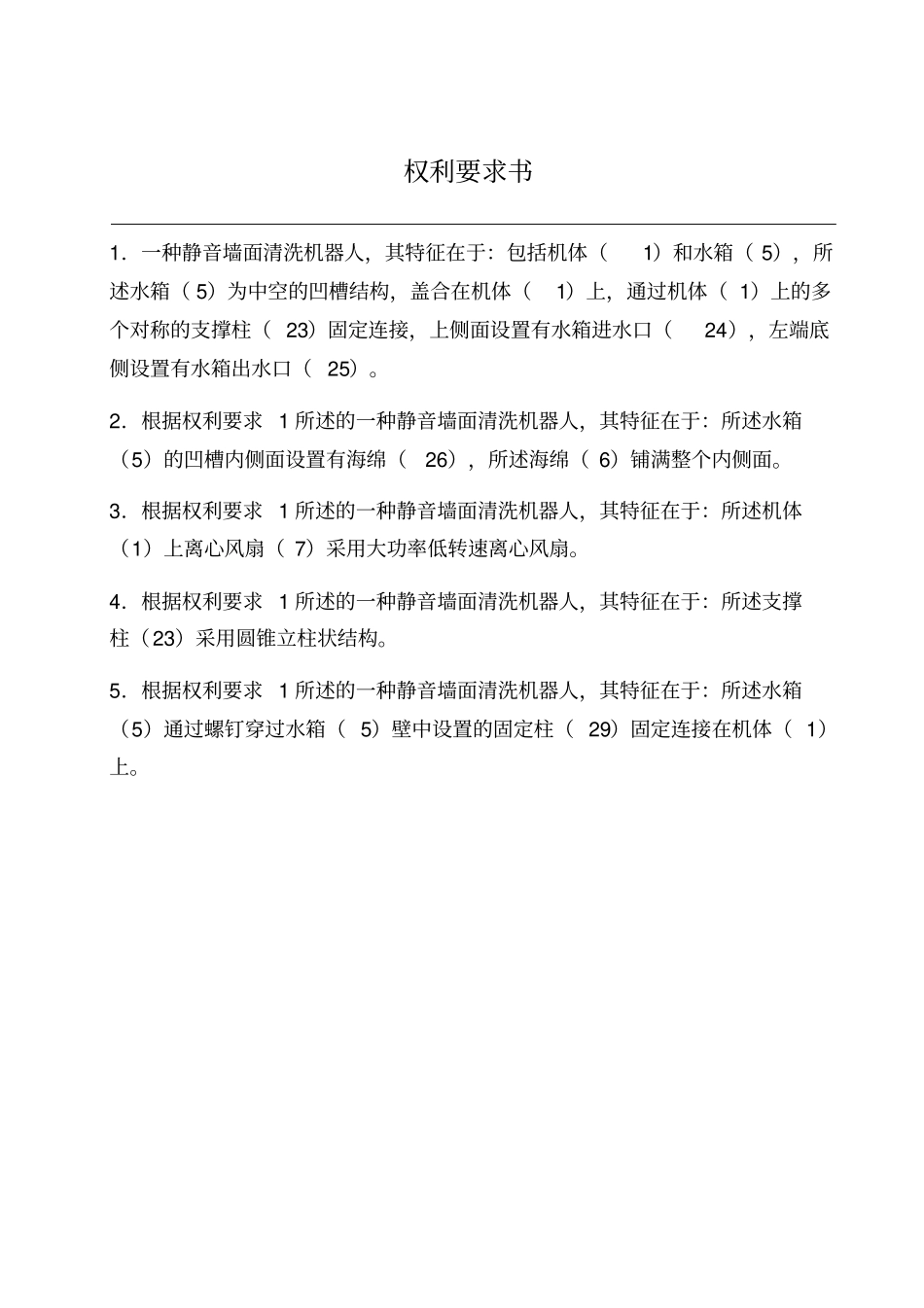

实用新型一种静音墙面清洗机器人1hxd20150730讲解_第2页
2/13

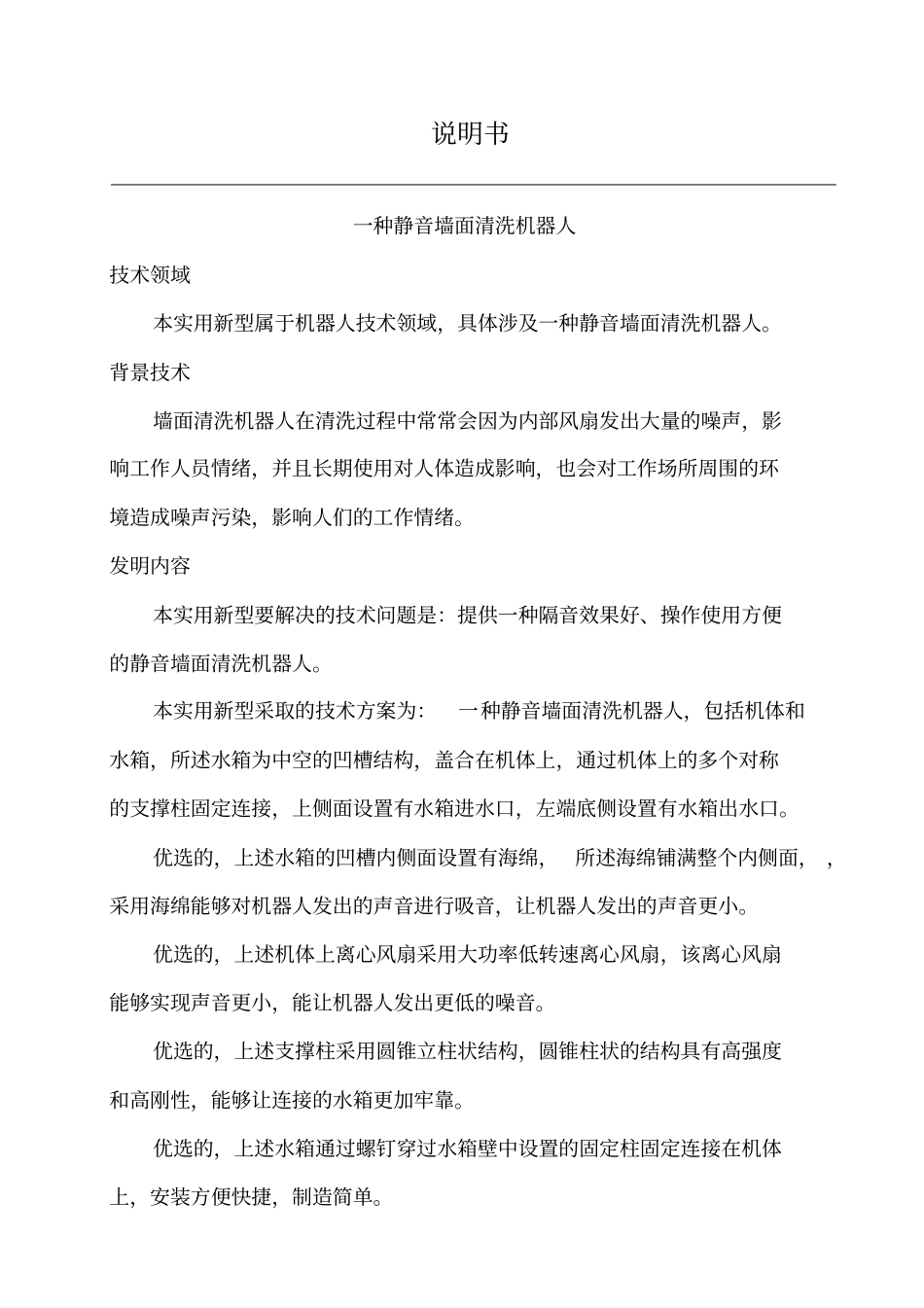

实用新型一种静音墙面清洗机器人1hxd20150730讲解_第3页
3/13
专利名称:一种静音墙面清洗机器人申请人名称(单位或个人) : 贵州大学组织机构代码:发明人姓名:第一发明人身份证号码:权利要求书1.一种静音墙面清洗机器人,其特征在于:包括机体(1)和水箱( 5),所述水箱( 5)为中空的凹槽结构,盖合在机体(1)上,通过机体( 1)上的多个对称的支撑柱( 23)固定连接,上侧面设置有水箱进水口(24),左端底侧设置有水箱出水口( 25)。2.根据权利要求 1 所述的一种静音墙面清洗机器人,其特征在于:所述水箱(5)的凹槽内侧面设置有海绵(26),所述海绵( 6)铺满整个内侧面。3.根据权利要求 1 所述的一种静音墙面清洗机器人,其特征在于:所述机体(1)上离心风扇( 7)采用大功率低转速离心风扇。4.根据权利要求 1 所述的一种静音墙面清洗机器人,其特征在于:所述支撑柱(23)采用圆锥立柱状结构。5.根据权利要求 1 所述的一种静音墙面清洗机器人,其特征在于:所述水箱(5)通过螺钉穿过水箱( 5)壁中设置的固定柱( 29)固定连接在机体( 1)上。说明书一种静音墙面清洗机器人技术领域本实用新型属于机器人技术领域,具体涉及一种静音墙面清洗机器人。背景技术墙面清洗机器人在清洗过程中常常会因为内部风扇发出大量的噪声,影响工作人员情绪,并且长期使用对人体造成影响,也会对工作场所周围的环境造成噪声污染,影响人们的工作情绪。发明内容本实用新型要解决的技术问题是:提供一种隔音效果好、操作使用方便的静音墙面清洗机器人。本实用新型采取的技术方案为:一种静音墙面清洗机器人,包括机体和水箱,所述水箱为中空的凹槽结构,盖合在机体上,通过机体上的多个对称的支撑柱固定连接,上侧面设置有水箱进水口,左端底侧设置有水箱出水口。优选的,上述水箱的凹槽内侧面设置有海绵,所述海绵铺满整个内侧面, ,采用海绵能够对机器人发出的声音进行吸音,让机器人发出的声音更小。优选的,上述机体上离心风扇采用大功率低转速离心风扇,该离心风扇能够实现声音更小,能让机器人发出更低的噪音。优选的,上述支撑柱采用圆锥立柱状结构,圆锥柱状的结构具有高强度和高刚性,能够让连接的水箱更加牢靠。优选的,上述水箱通过螺钉穿过水箱壁中设置的固定柱固定连接在机体上,安装方便快捷,制造简单。本实用新型的有益效果: 与现有技术相比, 本实用新型采用在机体背面设置凹槽结构的水箱,水箱将机体盖合上,与机体保持镂空状结构,既能够保证离心风扇的正常...
