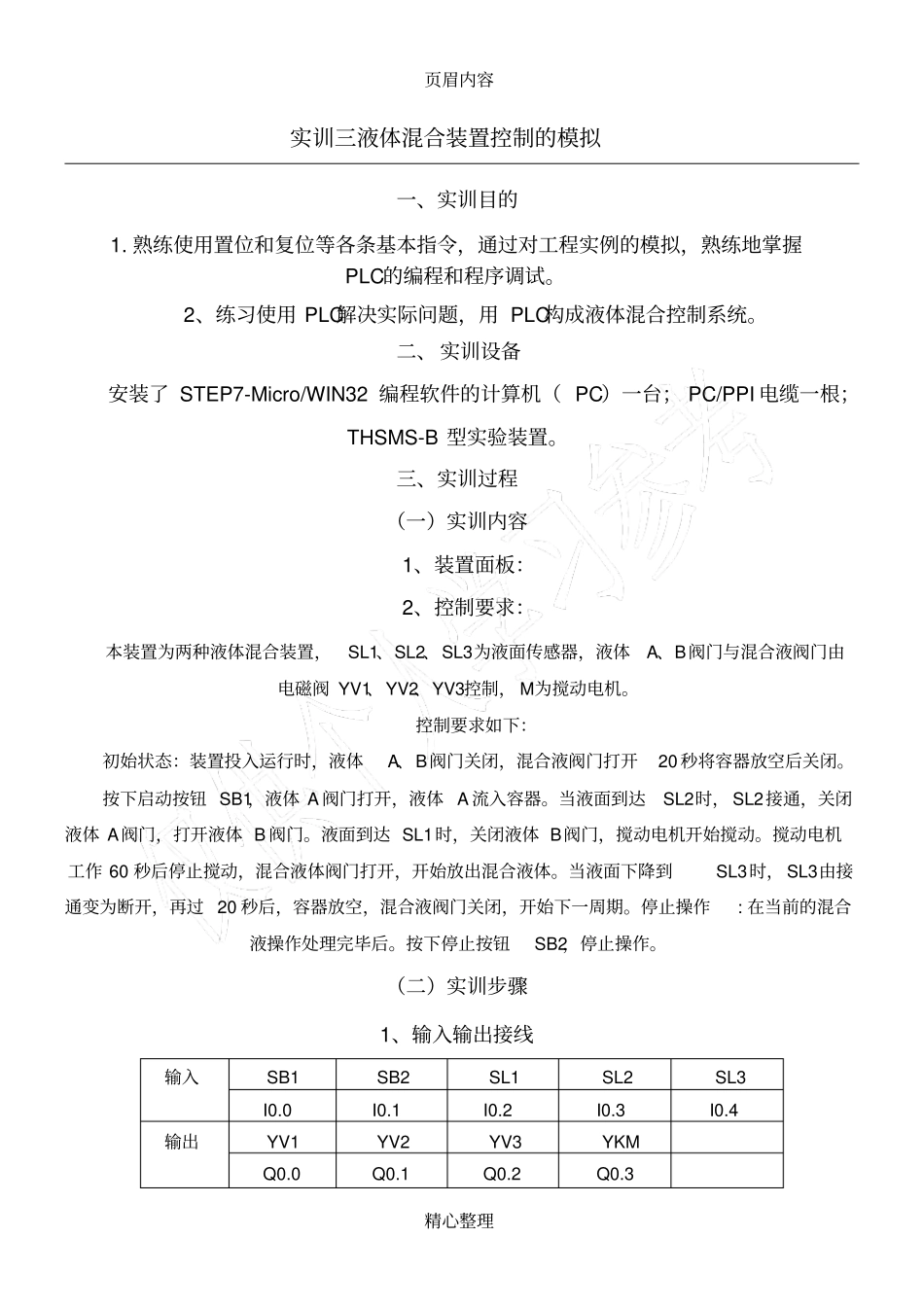

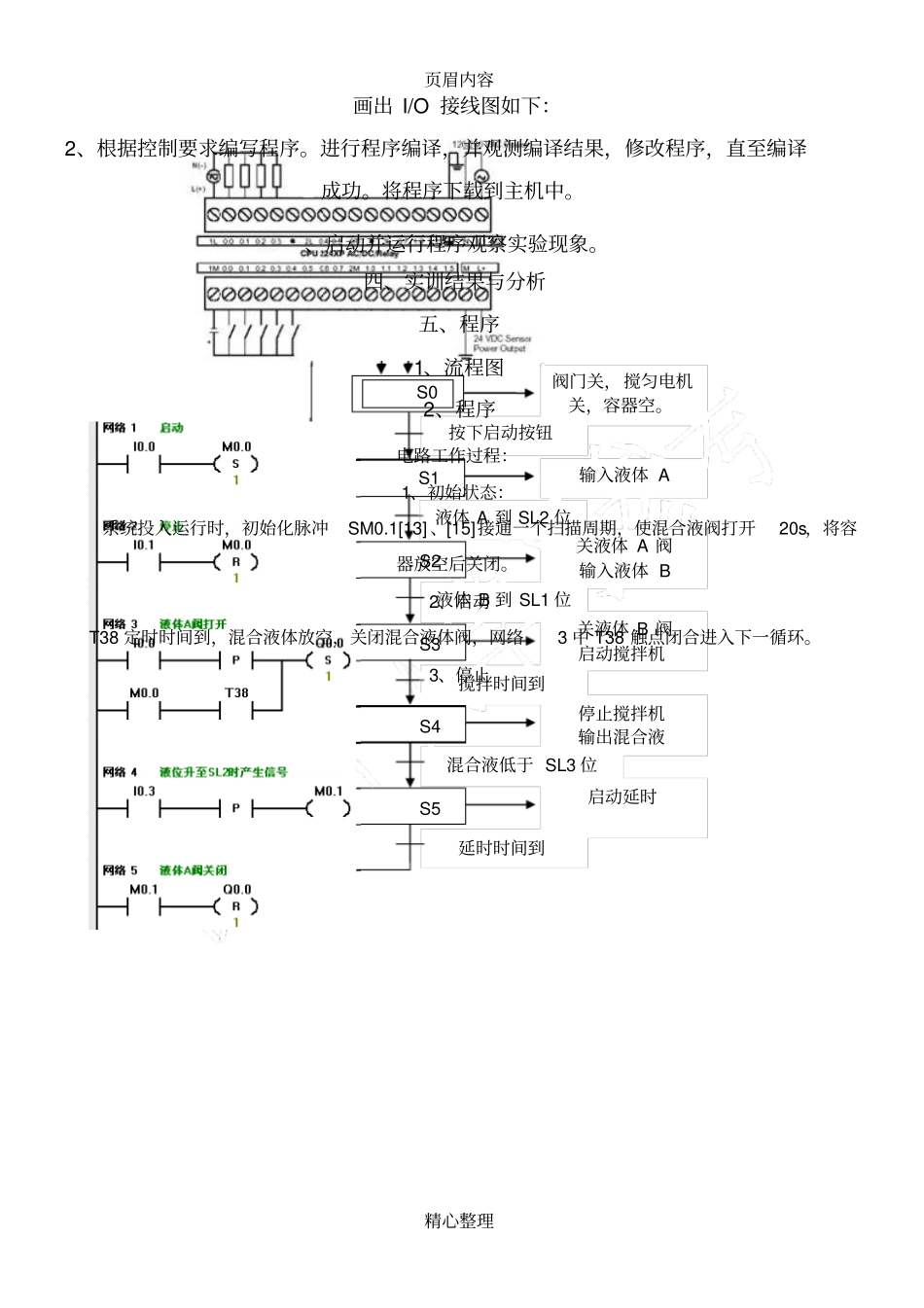

页眉内容精心整理实训三液体混合装置控制的模拟一、实训目的1. 熟练使用置位和复位等各条基本指令，通过对工程实例的模拟，熟练地掌握PLC的编程和程序调试。2、练习使用 PLC解决实际问题，用 PLC构成液体混合控制系统。二、实训设备安装了 STEP7-Micro/WIN32 编程软件的计算机（ PC）一台； PC/PPI 电缆一根；THSMS-B 型实验装置。三、实训过程（一）实训内容1、装置面板：2、控制要求：本装置为两种液体混合装置，SL1、SL2、SL3为液面传感器，液体A、B阀门与混合液阀门由电磁阀 YV1、YV2、YV3控制， M为搅动电机。控制要求如下：初始状态：装置投入运行时，液体A、B阀门关闭，混合液阀门打开20 秒将容器放空后关闭。按下启动按钮 SB1，液体 A 阀门打开，液体 A 流入容器。当液面到达SL2时， SL2接通，关闭液体 A阀门，打开液体 B 阀门。液面到达 SL1时，关闭液体 B阀门，搅动电机开始搅动。搅动电机工作 60 秒后停止搅动，混合液体阀门打开，开始放出混合液体。当液面下降到SL3时， SL3由接通变为断开，再过 20 秒后，容器放空，混合液阀门关闭，开始下一周期。停止操作: 在当前的混合液操作处理完毕后。按下停止按钮SB2，停止操作。（二）实训步骤1、输入输出接线输入SB1 SB2 SL1 SL2 SL3 I0.0 I0.1 I0.2 I0.3 I0.4 输出YV1 YV2 YV3 YKM Q0.0 Q0.1 Q0.2 Q0.3 页眉内容精心整理画出 I/O 接线图如下：2、根据控制要求编写程序。进行程序编译，并观测编译结果，修改程序，直至编译成功。将程序下载到主机中。、启动并运行程序观察实验现象。四、实训结果与分析五、程序1、流程图2、程序电路工作过程：1、初始状态：系统投入运行时，初始化脉冲SM0.1[13] 、[15]接通一个扫描周期，使混合液阀打开20s，将容器放空后关闭。2、启动T38 定时时间到，混合液体放空，关闭混合液体阀，网络3 中 T38 触点闭合进入下一循环。3、停止关液体 A 阀输入液体 B 按下启动按钮S0 阀门关，搅匀电机关，容器空。液体 A 到 SL2 位S1 输入液体 A 液体 B 到 SL1 位S2 关液体 B 阀启动搅拌机搅拌时间到S3 停止搅拌机输出混合液混合液低于 SL3 位S4 启动延时延时时间到S5
