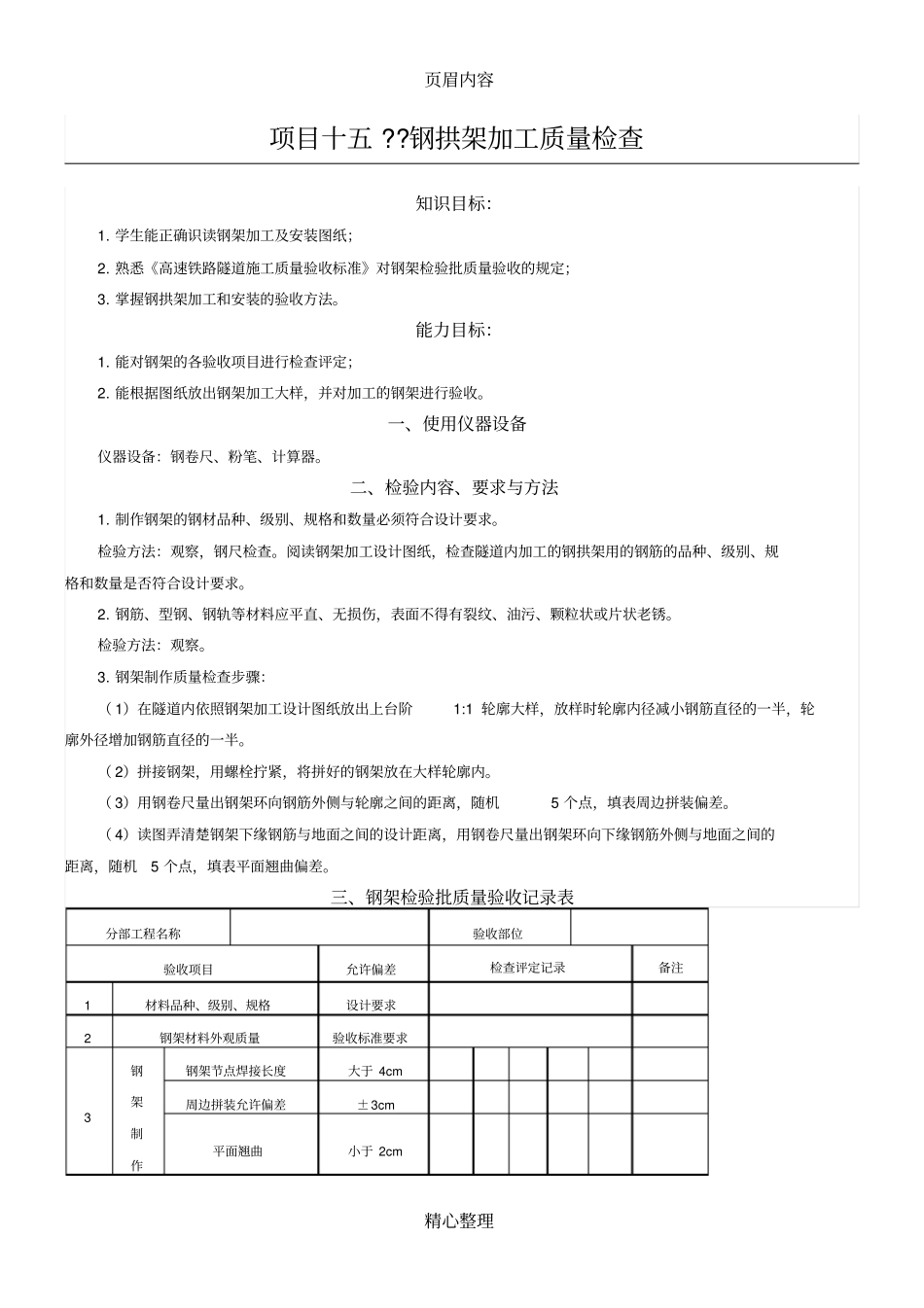

页眉内容精心整理项目十五 ??钢拱架加工质量检查知识目标：1. 学生能正确识读钢架加工及安装图纸；2. 熟悉《高速铁路隧道施工质量验收标准》对钢架检验批质量验收的规定；3. 掌握钢拱架加工和安装的验收方法。能力目标：1. 能对钢架的各验收项目进行检查评定；2. 能根据图纸放出钢架加工大样，并对加工的钢架进行验收。一、使用仪器设备仪器设备：钢卷尺、粉笔、计算器。二、检验内容、要求与方法1. 制作钢架的钢材品种、级别、规格和数量必须符合设计要求。检验方法：观察，钢尺检查。阅读钢架加工设计图纸，检查隧道内加工的钢拱架用的钢筋的品种、级别、规格和数量是否符合设计要求。2. 钢筋、型钢、钢轨等材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。检验方法：观察。3. 钢架制作质量检查步骤：（ 1）在隧道内依照钢架加工设计图纸放出上台阶1:1 轮廓大样，放样时轮廓内径减小钢筋直径的一半，轮廓外径增加钢筋直径的一半。（ 2）拼接钢架，用螺栓拧紧，将拼好的钢架放在大样轮廓内。（ 3）用钢卷尺量出钢架环向钢筋外侧与轮廓之间的距离，随机5 个点，填表周边拼装偏差。（ 4）读图弄清楚钢架下缘钢筋与地面之间的设计距离，用钢卷尺量出钢架环向下缘钢筋外侧与地面之间的距离，随机5 个点，填表平面翘曲偏差。三、钢架检验批质量验收记录表分部工程名称验收部位验收项目允许偏差检查评定记录备注1材料品种、级别、规格设计要求2钢架材料外观质量验收标准要求3钢架制作钢架节点焊接长度大于 4cm周边拼装允许偏差± 3cm平面翘曲小于 2cm页眉内容精心整理检查评定结果质量检查员年月日????????????????????????????????????????????????????图 3-38? 钢架加工设计图
