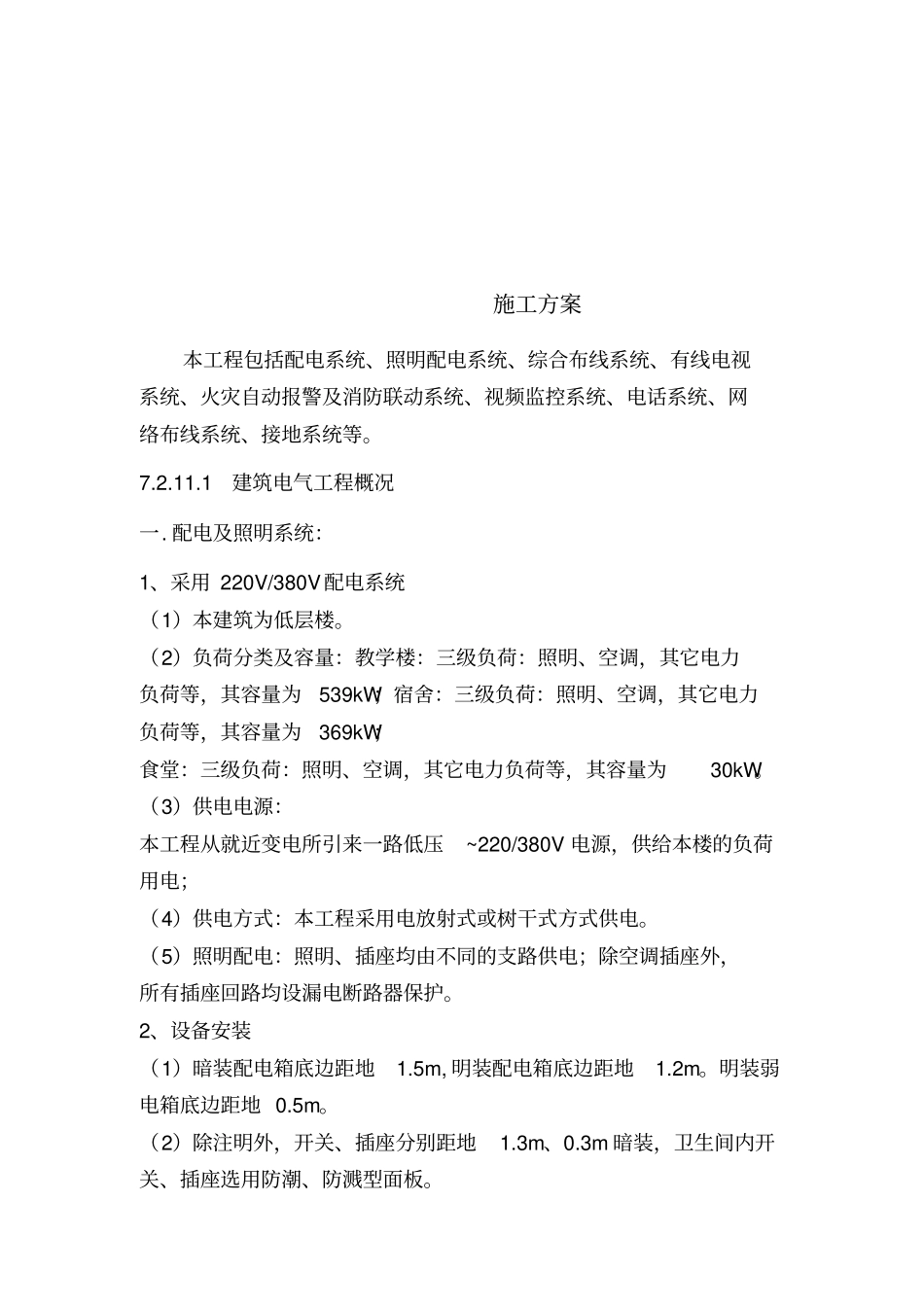

施工方案本工程包括配电系统、照明配电系统、综合布线系统、有线电视系统、火灾自动报警及消防联动系统、视频监控系统、电话系统、网络布线系统、接地系统等。7.2.11.1建筑电气工程概况一. 配电及照明系统：1、采用 220V/380V配电系统（1）本建筑为低层楼。（2）负荷分类及容量：教学楼：三级负荷：照明、空调，其它电力负荷等，其容量为539kW；宿舍：三级负荷：照明、空调，其它电力负荷等，其容量为369kW；食堂：三级负荷：照明、空调，其它电力负荷等，其容量为30kW。（3）供电电源：本工程从就近变电所引来一路低压~220/380V 电源，供给本楼的负荷用电；（4）供电方式：本工程采用电放射式或树干式方式供电。（5）照明配电：照明、插座均由不同的支路供电；除空调插座外，所有插座回路均设漏电断路器保护。2、设备安装（1）暗装配电箱底边距地1.5m, 明装配电箱底边距地1.2m。明装弱电箱底边距地 0.5m。（2）除注明外，开关、插座分别距地1.3m、0.3m 暗装，卫生间内开关、插座选用防潮、防溅型面板。（3）在门边安装的照明开关，一般安装在距门框150~200mm处。有多个开关时则依次排列。（4）插座采用安全型插座。灯具选用节能型产品，可根据不同场所采用普通型和防水防溅型。3、导线选择及敷设（1）电力及照明线路除图中注明者外均为BV-500V聚氯乙烯绝缘铜芯导线。所有干线均穿SC金属管保护于顶板，地板或墙内敷设。（2）照明导线根数标注如图中所示，配电前面已标注导线和管径的线路，经 T 接或链式连接后不标注的，其导线和管径与前一级相同。导线均穿当管线长度超过30 米时，中间应做接线盒，接线盒的规格由施工单位自行确定。（3）连接单相三孔插座接地孔的接地线应由配电箱引来，不得与单相插座其中的中性线并接。（4）单相用电设备应尽可能均匀地分配在三相上，使三相负荷平衡或接近平衡。二、综合布线系统：1. 本综合布线系统包括语音通信系统及数据通信系统. 2. 综合布线系统是将语音信号、 数字信号的配线， 经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，方便用户在需要时， 形成各自独立的子系统。 综合布线系统可以实现资源共享。3. 由市政引来一根 4 芯室外多模光缆及HYA（200*2*0.5 ）分别至本工程弱电机房内的光纤配线架及语音分线箱，经分配后引一根多芯光缆及大对数线缆至本建筑及小区其他建筑的光纤配线架及语音分线箱，经分配后放射至各户的家庭信息箱内的网络模块条、语音...
