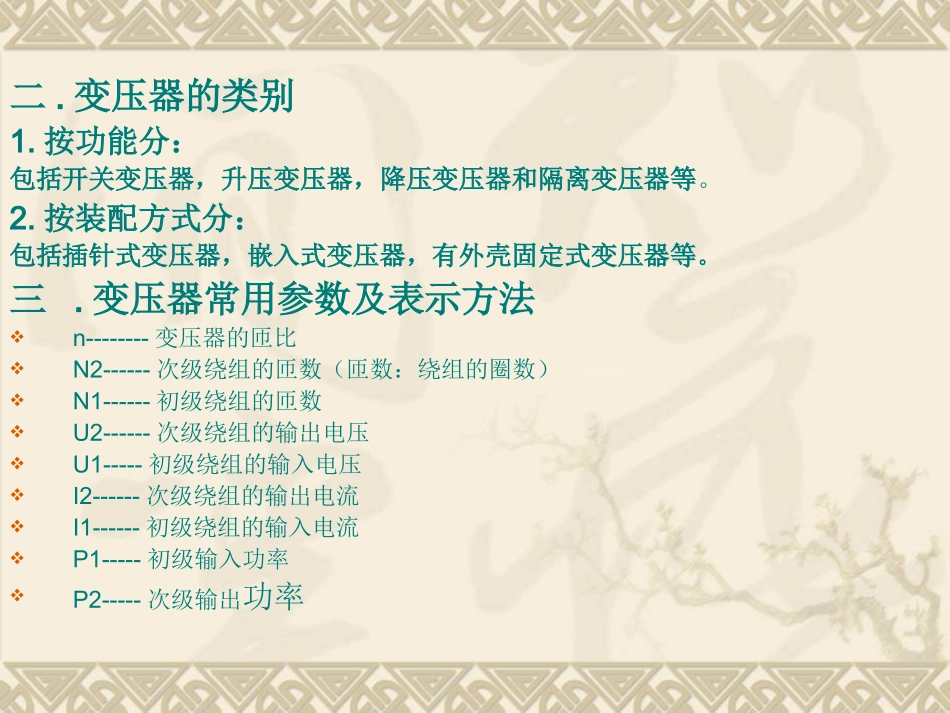

变压器培训资料一、变压器的结构及相关原理1.变压器的结构：(1)变压器由线圈绕组（浸漆铜线），铁芯(硅钢片)，阻燃骨架等组成。一般而言，变压器还有一个壳，主要用来起屏蔽和固定作用。(2)(2)一般的变压器具有一个初级绕组，一个或多个次级绕组，线圈绕在铁芯上，给初级绕组加上交流电，由于电磁感应的原理，在次级绕组上则有电压输出。(3)2.变压器的相关原理：给变压器初级绕组加上交流电后，在次级绕组周围则产生交变的磁场。初级绕组通电后产生的磁力线绝大部分由铁芯构成回路（铁芯的磁阻远小于空气的磁阻）。次级绕组绕在铁芯上，这样它的线圈切割磁力线而产生感应电动势，结果在次级绕组两端有电压输出。无论在铁芯上绕几个次级绕组，次级绕组上都会切割磁力线而产生感应电动势。二.变压器的类别1.按功能分：包括开关变压器，升压变压器，降压变压器和隔离变压器等。2.按装配方式分：包括插针式变压器，嵌入式变压器，有外壳固定式变压器等。三.变压器常用参数及表示方法n--------变压器的匝比N2------次级绕组的匝数（匝数：绕组的圈数）N1------初级绕组的匝数U2------次级绕组的输出电压U1-----初级绕组的输入电压I2------次级绕组的输出电流I1------初级绕组的输入电流P1-----初级输入功率P2-----次级输出功率Z2-----变压器的负载阻抗Z1-----变压器的初级输入阻抗τ-----放电时间常数T------电源周期T=1/ff-----电源频率f=1/TR-----从电流流入的方向看进去的等价负载阻抗UR----等价于负载阻抗的IR-----等价负载阻抗R的输入电流Ui-----稳压器的输入电压Uo----稳压器的输出电压四.变压器的用途变压器是用在连接外接电源及用电器之间的一种电器，做电源使用。一般的电子电路及电子设备都要用到变压器。我们美的通过降压变压器提供的交流电源；经过整流—>滤波—>稳压的后滤去其不稳定的脉冲干扰成分，提供一种稳定的直流电压，使电子电路与设备之间保持正常的工作和运行。我们美的所用的变压器主要有两种：降压变压器和开关变压器。五.变压器的主要特性1.电压比（匝变比）它是次级，初级绕组的匝数之比，用n表示n=N1/N2=U2/U1---------(公式1)将公式变换一下得：U2=U1*（N2/N1）---------（公式2）从公式1中可知：当n>1时，U2>U1为升压变压器；当n=1时，U2=U1为11∶变压器（如隔离变压器）；当n<1时，U2I1；当U2>U1时（即n>1）有I2
