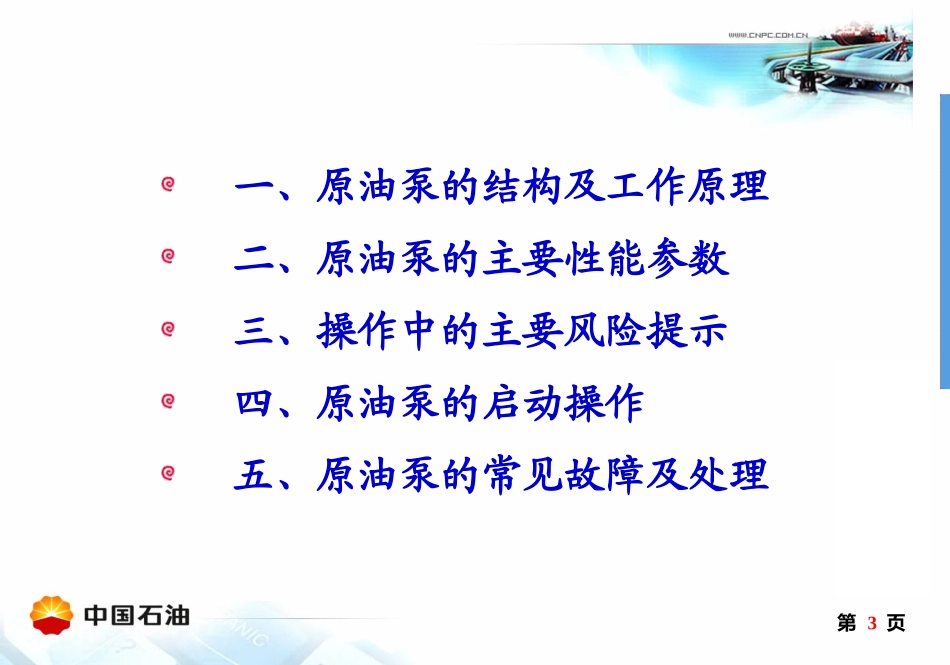

油气集输公司高尚堡油气处理厂油气集输公司高尚堡油气处理厂主讲人：朱瑾主讲人：朱瑾中国石油冀东油田油气集输公司版权所有原油泵启动操作规程第2页安全经验分享事故原因分析：事故原因分析：11、违反操作规程；、违反操作规程；22、未按时巡检；、未按时巡检；事故存在的事故存在的危害性危害性：：11、油气爆炸事故；、油气爆炸事故；22、发生油气中毒事故；、发生油气中毒事故；33、泄漏造成环境污染。、泄漏造成环境污染。预防措施：预防措施：11、严格按操作规程操作；、严格按操作规程操作；22、按时巡检。、按时巡检。第3页一、原油泵的结构及工作原理二、原油泵的主要性能参数三、操作中的主要风险提示四、原油泵的启动操作五、原油泵的常见故障及处理第4页一、一、原油泵的结构及工作原理1、原油泵的结构泵体机械密封轴承叶轮电动机轴联轴器第5页2、原油泵工作原理第6页二、原油泵的主要性能参数二、原油泵的主要性能参数流量：130m3/h扬程：180m功率：132kw转速：2980rpm额定电流：233A额定电压：380V第7页三、本次操作的风险分析三、本次操作的风险分析1、油气闪爆2、机械伤害3、油气中毒4、泄漏污染必须使用防爆工具第8页四、原油泵的启动操作四、原油泵的启动操作1.启动前准备工作：①准备好工具用具：防爆F扳手、300mm活动扳手、红外线测温仪、加油壶对讲机、试电笔、运转指示牌、棉纱若干、胶皮管、排污桶第9页②检查电机接地良好③地脚螺栓无松动④联轴器螺栓无松动第10页⑥检查压力表符合使用要求，打开各压力表的控制阀门，确认显示值在要求范围泵入口压力表选用量程：0.4MPa;泵出口压力表选用量程：1.6MPa。添加或更换质量合格的润滑油⑤检查油视窗油液位，应在1/2至2/3处，(液位过低或过高都易造成轴承损坏,油质良好）注油口第11页⑦确认排污阀和出口阀关闭，排污线畅通。第12页风险提示：1：在开关阀门时，要站在阀门侧面，防止阀杆弹出伤人。2：排气时要加强通风，防止发生油气中毒。⑧打开泵的入口阀，确认泵体无泄漏，用排气阀排气进行灌泵。注意排尽气体后要将排气阀关严。第13页⑨按电机转动方向盘车3-5转，转动应灵活，检查各运转部件无卡阻及松动现象。风险提示:严禁佩戴手套；盘车速度不要过快，避免划伤和绞伤。第14页2.启动操作检查电压显示(380V±10%)将频率控制转换开关调到自动将变频工频转换开关调整到变频位置第15页在现场按动启动按钮，启动原油泵；待转速平稳后，缓慢打开出口阀，通知中控室注意工艺参数变化，调整电机频率，保证流量在规定范围内。（中控室DCS远程调节系统）第16页①检查泵运行的声音、振动是否正常；②密封有无泄漏；③检查电机有无漏电现象；④泵的轴承、电机温度是否正常（＜80℃）；⑤检查泵的出口压力、流量是否正常：压力：0.60～1.0MPa流量：100～130m3/h⑥泵运行平稳后，检查电流在要求范围内（＜233A）电流显示流量显示压力表显示数值正常第17页遇到下列情况之一，应立即停泵：1、出口压力波动过大；2、轴承和电机温度升高较快，并超过规定值；3、机泵发生异常声音或振动；4、机械密封泄漏严重。第18页五常见故障及处理五常见故障及处理常见故障故障原因处理措施泵不上量①入口管线、过滤器、叶轮堵；②流程未倒通；③电机反转；④电机转速低；⑤部件损坏⑥泵内有气体或介质温度高、汽化造成汽蚀；⑦罐液位抽空。①清除堵塞物，清洗过滤器②倒通进出口流程；③调整电机转向；④提高电机转速；⑤对泵进行检修；⑥排放泵内气体，降低介质温度；⑦提高罐液位。泵振动大①泵轴与电机不同心；②装配间隙过大；③轴承损坏；④泵汽蚀；⑤平衡机构损坏；⑥地脚、联轴器螺栓松动；⑦轴弯曲；⑧泵与系统管线发生共振。①校正泵轴与电机同心度；②调整间隙；③更换轴承；④查找原因并排除故障；⑤维修或更换平衡机构；⑥紧固螺栓；⑦停泵进行维修；⑧消除共振。第19页？本次操作中可能出现的风险有哪些？？如何判断原油泵入口过滤器堵？怎样处理？小结与答疑第20页谢谢大家！谢谢大家！
