常见建筑电气施工图符号及含义VIP免费

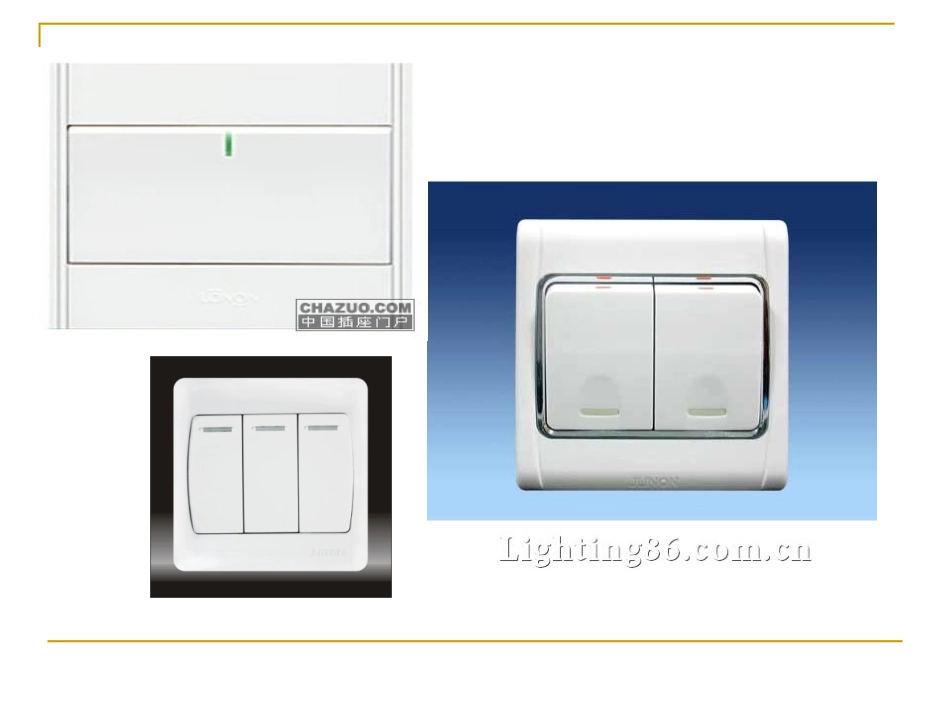

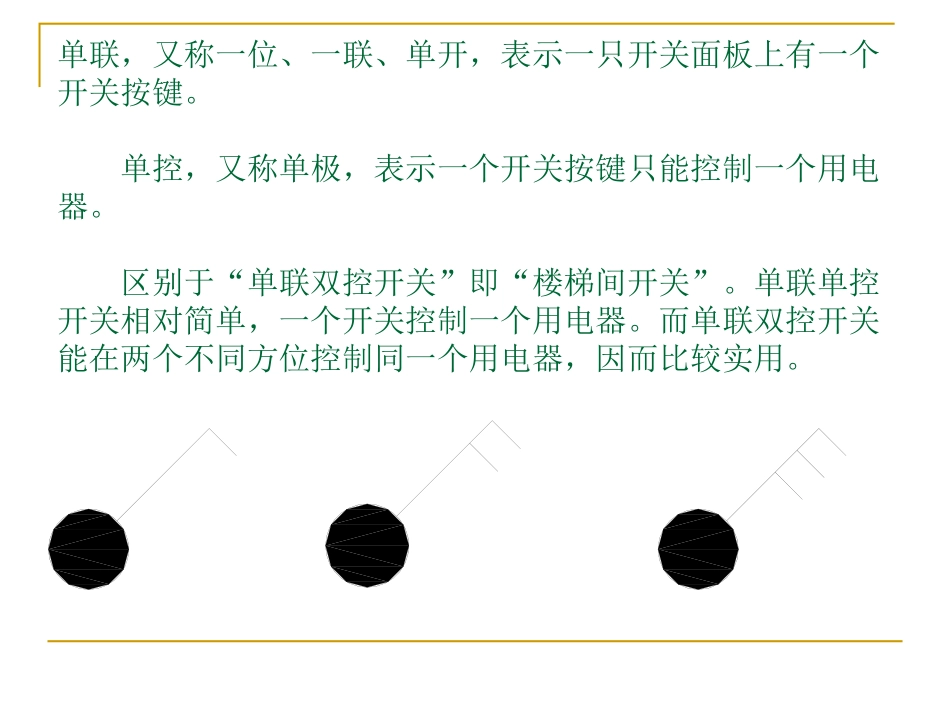

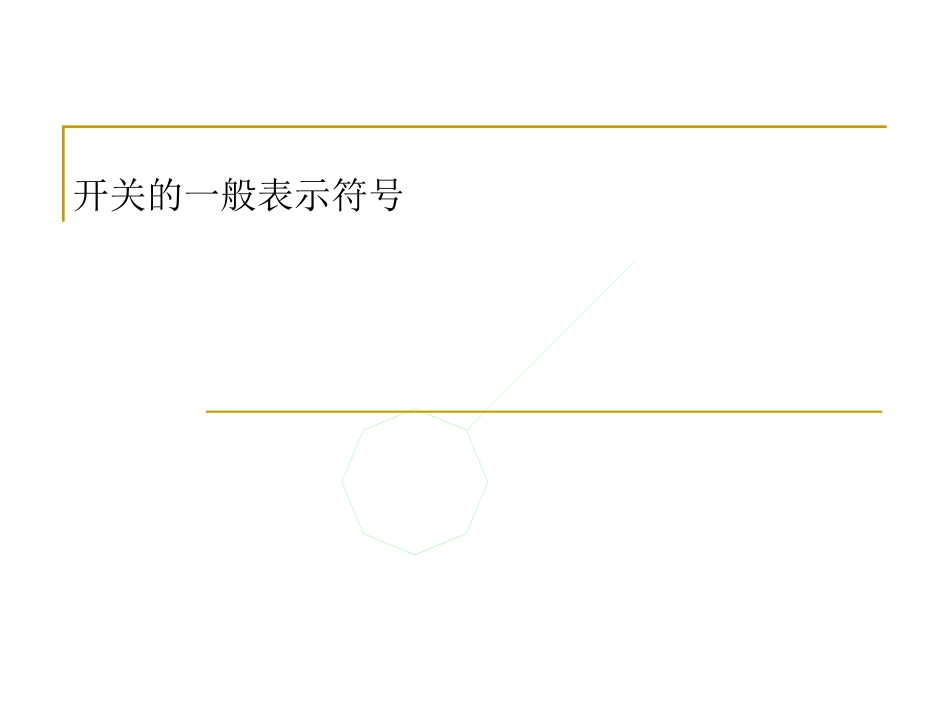

开关的一般表示符号单联，又称一位、一联、单开，表示一只开关面板上有一个开关按键。单控，又称单极，表示一个开关按键只能控制一个用电器。区别于“单联双控开关”即“楼梯间开关”。单联单控开关相对简单，一个开关控制一个用电器。而单联双控开关能在两个不同方位控制同一个用电器，因而比较实用。双联单控开关单联=一个按钮；双联=两个按钮；三联=三个按钮单控：就是说它只有一个触点（常开触点或常闭触点）双控：就是说它有两个触点（常开触点和常闭触点）单联单控开关一般用于点动控制；双联单控开关一般用于长动控制；三联双控开关一般用于电动机可逆控制。通俗地说：“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制的灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。“联”指的是同一个开关面板上有几个开关按钮。“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。其它的直接类推就可以了。单联控开关是一个开关控制一个电器或灯具,这个适用场所比较普及;双联单控开关是(1)一个开关控制二个电器或灯具,例如两个灯泡交替亮或熄.这个家庭比较少用.(2)二个开关控制一个电器或灯具,适用楼梯,走廊,房间等两个点控制一个电器或灯具的地方;三联单控开关是三个开关或更多开关控制一个电器或灯具,适用于多个点控制一个电器或灯具的地方,例如一幢房子的前门,后门及房子中间的楼梯口各有一个三联单控开关可控制一个灯泡等.单联双控开关指的是两个开关同时控制一个灯(或其它设备吧)的开关,效果是灯开时,操作任一开关灯关;灯关时操作任一开关灯开.双极开关所谓双级开关就是两个翘板的开关，也叫双刀开关。双极开关控制二个支路，是对应单极(单刀)开关来说的,对于照明电来说，双极开关可以同时切断火线和零线，在使用中更安全。三极开关三极开关是三相三线制的开关，三根为火线单相三极插座二位二极插座带单控开关二三极插座带单控开关一位二极插座二位二极插座二位多功能插座二、二、三极插座三相四线插座三相四线插座三相四线制的四线是A、B、C、N，即三相电（也称动力电，380V）的三条相线（A、B、C）加上一条零线N，工业设备、一些大功率的中央空调或实验室设备使用，家庭一般不用。家庭使用的两孔或三孔的插座用的都是一相电，即一条相线L（火线）、一条零线N（三孔的再加一条地线G）。L、N之间的电压即我们常说的市电（照明电）：220V。总等电位箱MEB是连接作用于全建筑物，在一定程度上降低建筑物内间接接触电击的接触电压和不同金属部件的电压差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害，通过进线箱近旁的接地母线排将导电部分互相连同。辅助等电位箱SEB是在导电部分用导线直接连同，使其点位相等或接近。局部等电位箱LEB。局部等电位箱LEB是在一局部场所内将各可导电部分连同，通过局部等电位连接端子板将导电部分互相连同。等电位箱的作用：等电位联结局部等电位联结为用电安全所必需，它对建筑物防雷和电子信息设备的防雷以及其干扰也是必不可少的，而它的实施不过是几根用于联结的导线的连接，花费不多，维护管理也很简单，安全效果却十分明显，因此发达国家对诸如商业、科研等高层建筑物的每一楼层都做一次局部等电位联结，收到了很好的效果。局部等电位联结在一些电击危险特别大的场所也得到了广泛的应用。例如在浴室、游泳池等特别潮湿的场所内，人体皮肤完全湿透，人体阻抗大幅度下降，金属管道、结构等种种原因传导来的十几伏的不高的电压就可使人体通过大于心室纤维性颤动电流阈值而电击致死。这种电气事故是不能靠装用漏电保护器、隔离变压器等保护电器来防范的，因为这种使人致死的电压是沿非电的金属管道传导的。
