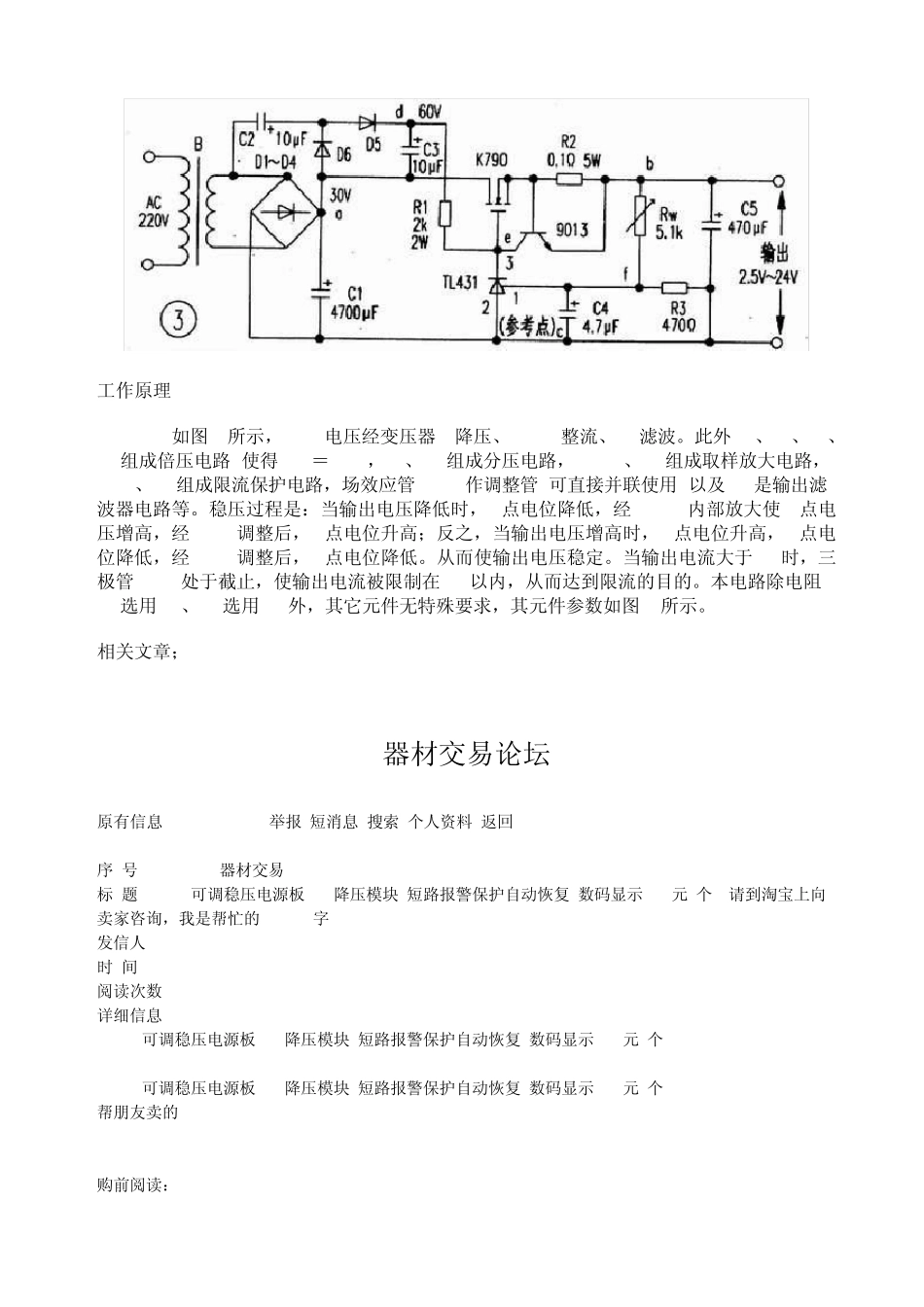

0-30V/2A 电源的制作 此电路用一片电压调压专用电路LM723（IC1）为核心，调节P1 可实现输出电压从0-30V 连续可调，Q1 为电流驱动扩展用（需用散热器）。R3 供保护电路用的取样电阻。该电路简单可靠、其稳压性能指标也非常不错。电路器件参数见附表。 R1=1K2 C1=4700uF/63V IC1=LM723 V1=0-30V DC R2=680R C2=100nF63V MKT Q1=2N3055 TR1=220VAC/ 27V 4A R3=0.33R/5W C3=4.7nF63V MKT B1=100V 5A 桥堆 S1=2×10A 开关 R4=15K C4=220uF/63V F1=0.5A 快速熔断保险 R5=3K9 P1=4K7 F2=2A 慢速熔断保险 大电流可调稳压电源 此稳压电源可调范围在 3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。 工作原理：经整流滤波后直流电压由 R1提供给调整管的基极，使调整管导通，在 V1导通时电压经过 RP、R2使 V2导通，接着 V3也导通，这时 V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。调节RP，可得到平稳的输出电压，R1、RP、R2与 R3比值决定本电路输出的电压值。 元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。FU1选用1A，FU2选用3A～5A。VD1、VD2选用6A02。RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／ 35V电解 电容 ，C2、C3选用0.1µF 独 石 电容 ，C4选用470µF／ 35V电解 电容 。R1选用180～220Ω /0.1W～1W，R2、R4、R5选用10KΩ 、1／ 8W。V1选用2N3055，V2选用3DG180或 2SC3953，V3选用3CG12或 3CG80。 利用TL431作大功率可调稳压电源 2007/04/28 0:24 利用TL431作大功率可调稳压电源 精密电压基准IC TL431是T0—92封装如图 1所示。其性能是输出压连续可调达 36V，工作电流范围宽达 0．1。100mA，动态电阻典型值为 0．22欧,输出杂波低。图 2是TL431的典型应用，其中③、②脚两端输出电压V=2．5(R2十 R3)V／R3。如果改变 R2的阻值大小，就可以改变输出基准电压大小。图 3是利用它作电压基准和驱动外加场效应管 K790作调整管构成的输出电流大(约 6A)、电路简单、安全的稳压电源。 工作原理 如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。此外 D5、D6、C2、C3组成倍压电路(使得 Vdc＝60V)，Rw、R3组成分压电路，T1431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管 K790作调整管(可直接并联使用)以及 C5是输出滤波器电路等。稳压过程是：...
