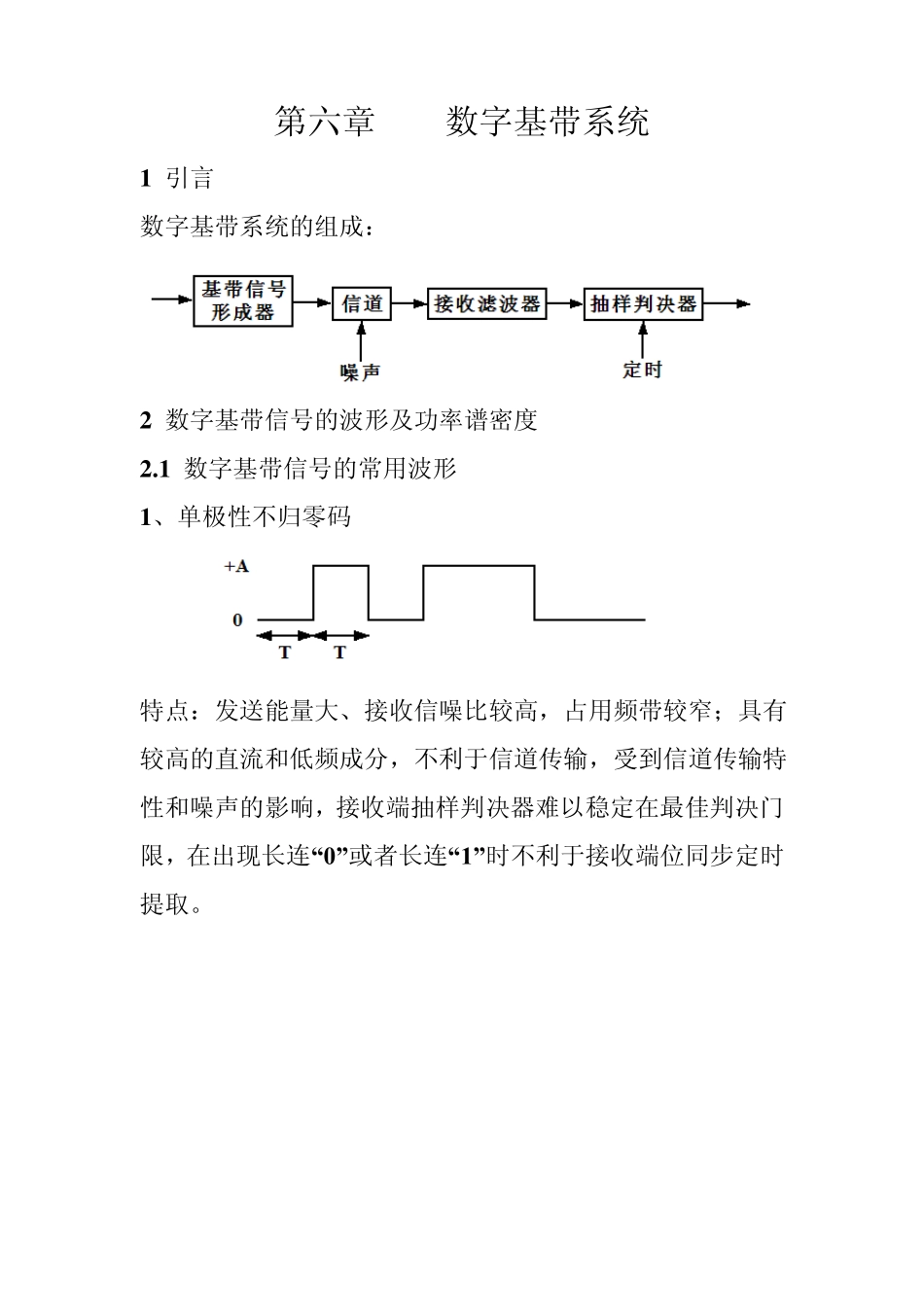

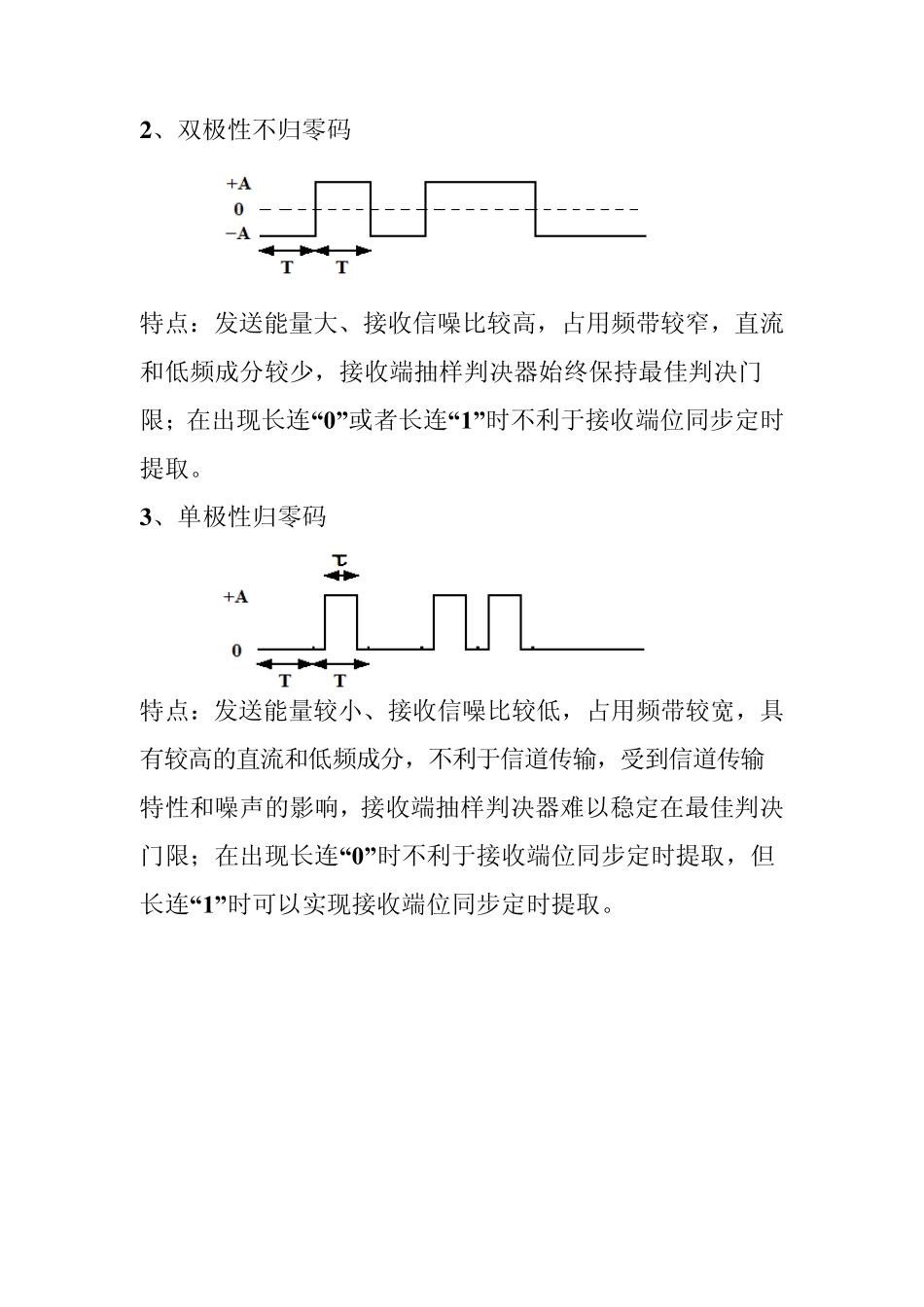

第六章 数字基带系统 1 引言 数字基带系统的组成： 2 数字基带信号的波形及功率谱密度 2 .1 数字基带信号的常用波形 1 、单极性不归零码 特点：发送能量大、接收信噪比较高，占用频带较窄；具有较高的直流和低频成分，不利于信道传输，受到信道传输特性和噪声的影响，接收端抽样判决器难以稳定在最佳判决门限，在出现长连“0”或者长连“1”时不利于接收端位同步定时提取。 2 、双极性不归零码 特点：发送能量大、接收信噪比较高，占用频带较窄，直流和低频成分较少，接收端抽样判决器始终保持最佳判决门限；在出现长连“0”或者长连“1”时不利于接收端位同步定时提取。 3 、单极性归零码 特点：发送能量较小、接收信噪比较低，占用频带较宽，具有较高的直流和低频成分，不利于信道传输，受到信道传输特性和噪声的影响，接收端抽样判决器难以稳定在最佳判决门限；在出现长连“0”时不利于接收端位同步定时提取，但长连“1”时可以实现接收端位同步定时提取。4 、双极性归零码 特点：发送能量较小、接收信噪比较低，占用频带较宽；直流和低频成分较少，接收端抽样判决器始终保持最佳判决门限，具有良好的自同步特性，即使在出现长连“0”或者长连“1”时也可以实现接收端位同步定时提取。 * * 小结* *  单极性码具有较高的直流和低频成分，不利于信道传输，受到信道传输特性和噪声的影响，接收端抽样判决器难以稳定在最佳判决门限。双极性码的直流和低频成分较少，易于信道传输，接收端抽样判决器始终保持最佳判决门限，抗干扰能力强。不归零码发送能量大、接收信噪比较高，占用频带较窄；在出现长连“0”或者长连“1”时不利于接收端位同步定时提取。归零码发送能量较小、接收信噪比较低，占用频带较宽；在出现长连“0”或长连“1”时易于接收端位同步定时提取。双极性归零码具有自同步特性。2 .2 数字基带信号的功率谱密度 1 、数字基带信号的数学表达式   nns tst  其中： 12,P,PBnBgtnTstgtnT 以概率以概率1- 符号“0 ”—— 1gt ，符号“1 ”—— 2gt 2、数字基带信号的功率谱密度    2121sBPff PP GfGf  22121BBBBmfPGmfP Gmffmf**注意**  数字基带信号功率谱密度包含连续谱和离散谱。连续谱始终存在，决定信号的功率分布，用于确定信号的带宽。 ...
