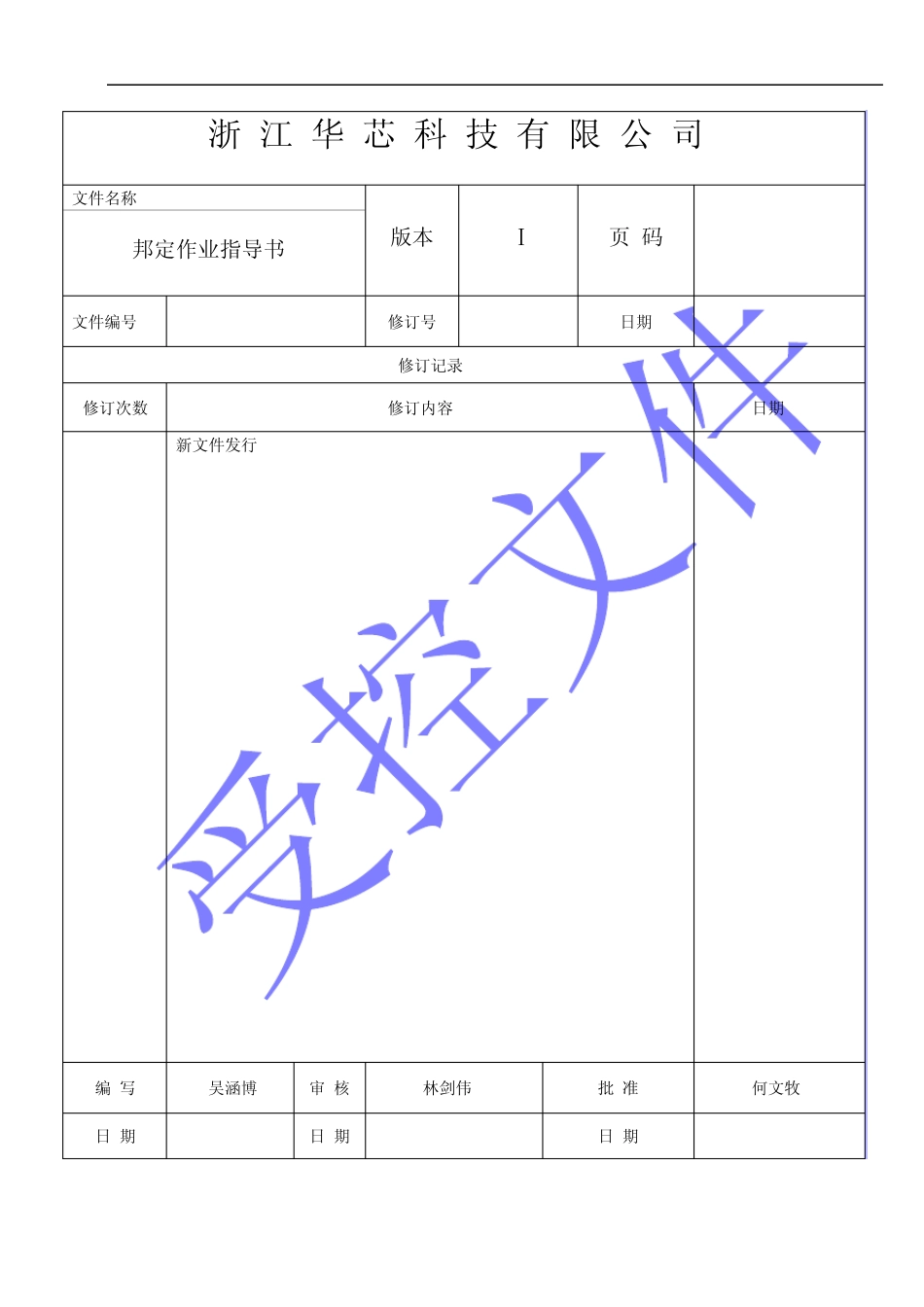

浙 江 华 芯 科 技 有 限 公 司 文件名称: 版本 Ⅰ 页 码 15 HXG04邦定作业指导书 文件编号 修订号 0 日期 2011-8-30 修订记录 修订次数 修订内容 日期 0 新文件发行 编 写 吴涵博 审 核 林剑伟 批 准 何文牧 日 期 2011-8-30 日 期 2011-9-1 日 期 2011-9-2 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 HXG04绑定作业指导书 一、适用范围 IGBT模块生产中,需要邦定的半成品组件 二、人员要求 持有邦定工序上岗证 按洁净车间规定着装整齐 作业前做好防静电措施 三、所需耗材、配件、夹具 12mil 铝线 劈刀、切刀、Wire Guide 邦定时固定产品用夹具 四、所用设备 OE3600邦定机 拉力测试机 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 控制面板和键盘 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 五、来料检验 1. 目测待邦定产品芯片、DBC位置正确 2. 芯片表面无杂质、无破损 3. DBC表面无氧化、边角无破损 六、作业时注意事项 1、作业时,做好防静电措施,佩戴好防静电手环 2、作业时,禁止用手触碰待邦定品的 DBC表面、芯片表面 3、接收待邦定品后,需在 1h内邦定完成并流入下到工序,如发现未能按规定完成,提前放入氮气柜内存放 七、作业前检查 1 、 检查铝线是否装好 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 检查出线开关是否处于“AUTO”状态,是否绿灯亮起 更换待邦定产品所用的邦定夹具 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 八、作业内容 1. 开机将开关打到 ON档 2.进入按 START 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 3进入主菜单 4.在主菜单界面下光标双击 File Manager(程序管理)进入 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 5.光标选定所需要的程序双击进入 6.将需要邦定的产品放到工作台上 版本号 Ⅰ 浙江华芯科技有限公司 文件编号 修订号 0 HXG04邦定作业指导书 页次/页码 7.在主界面双击 Bonding(自动邦定)图标 8.进入自动...
