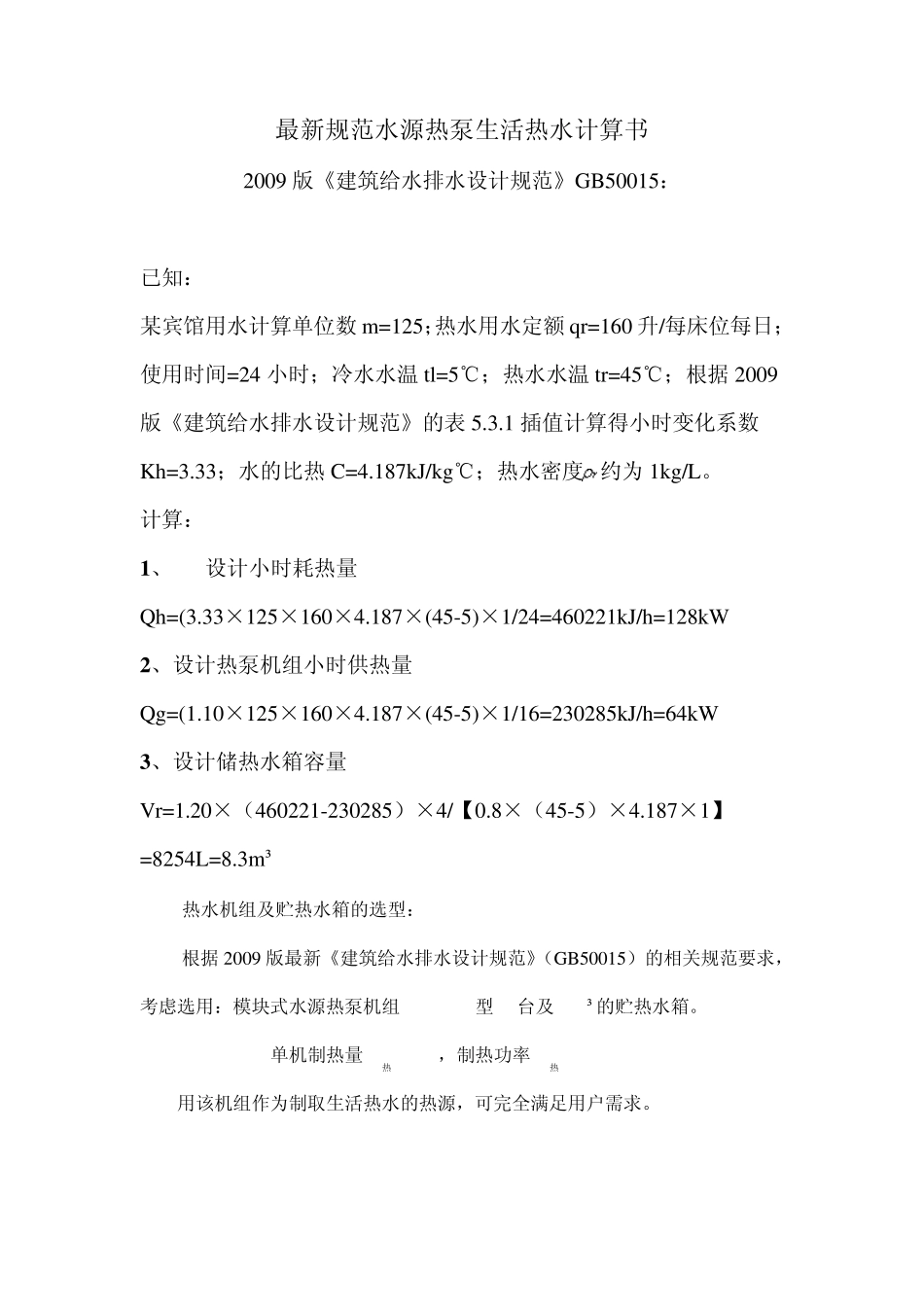

09最新规范水源热泵生活热水计算书_第1页
1/8

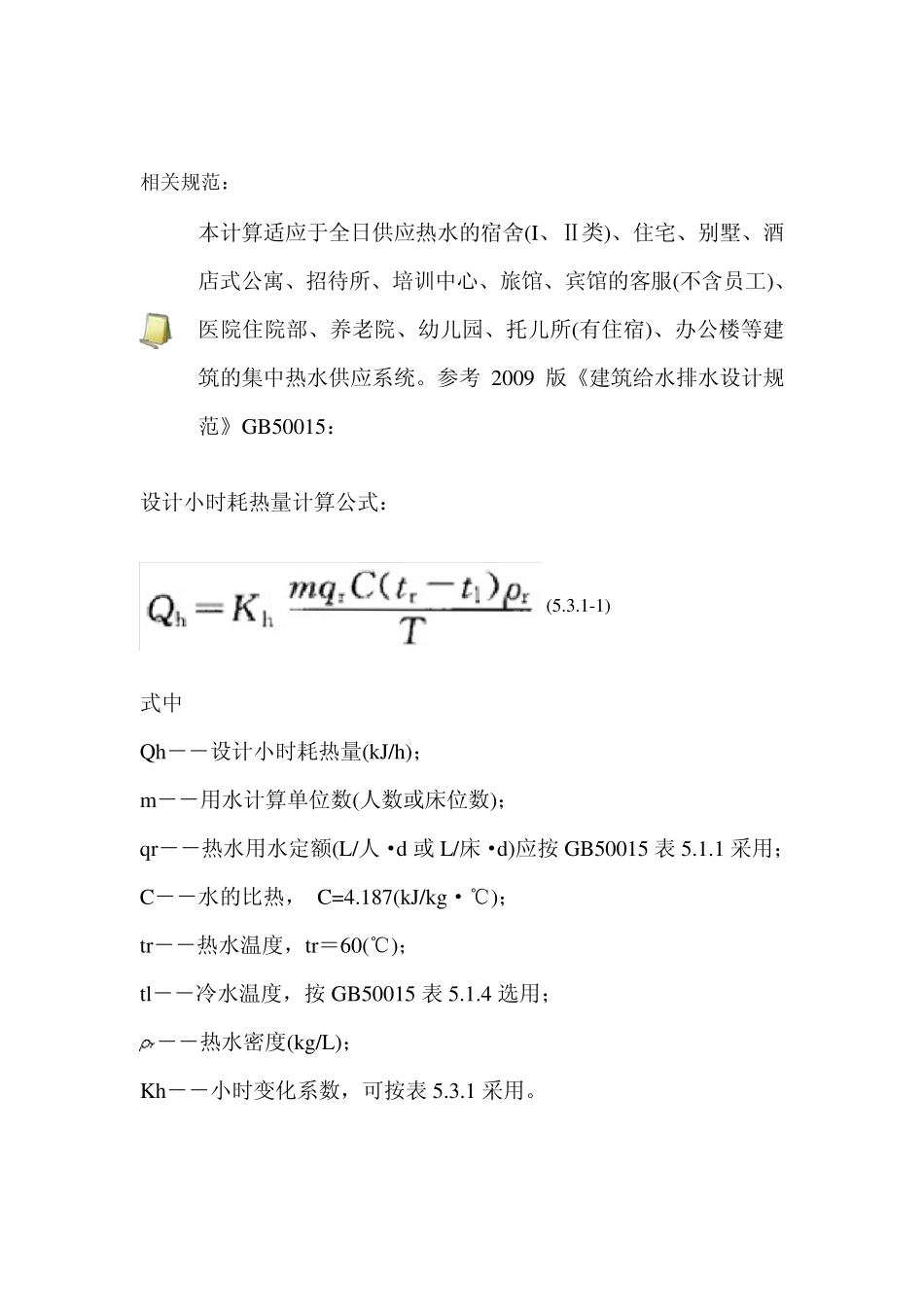

09最新规范水源热泵生活热水计算书_第2页
2/8

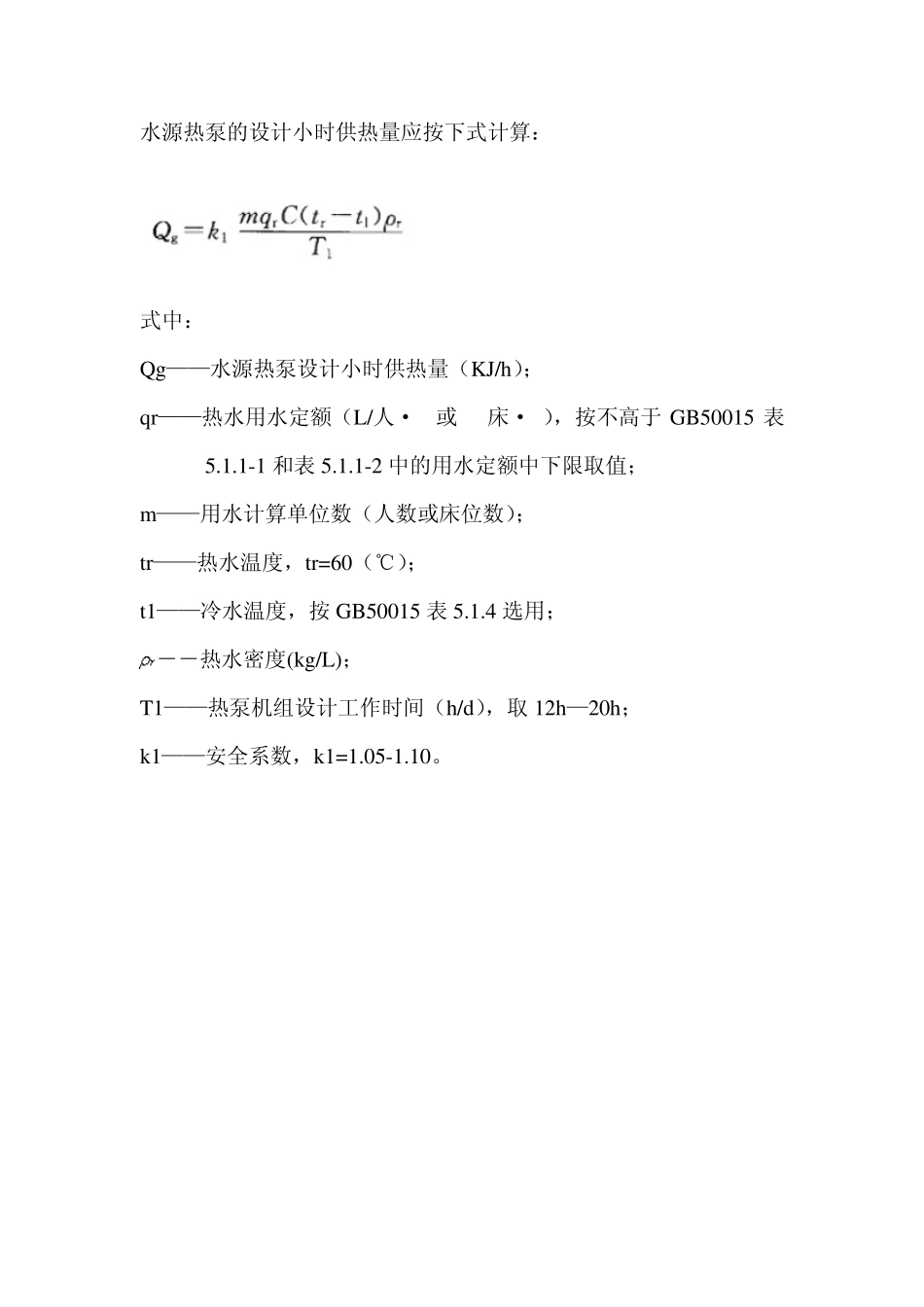

09最新规范水源热泵生活热水计算书_第3页
3/8
最新规范水源热泵生活热水计算书 2009 版《建筑给水排水设计规范》GB50015: 已知: 某宾馆用水计算单位数m=125;热水用水定额qr=160 升/每床位每日;使用时间=24 小时;冷水水温tl=5℃;热水水温tr=45℃;根据2009版《建筑给水排水设计规范》的表5.3.1 插值计算得小时变化系数Kh=3.33;水的比热C=4.187kJ/kg℃;热水密度约为1kg/L。 计算: 1 、 设计小时耗热量 Qh=(3.33×125×160×4.187×(45-5)×1/24=460221kJ/h=128kW 2 、设计热泵机组小时供热量 Qg=(1.10×125×160×4.187×(45-5)×1/16=230285kJ/h=64kW 3 、设计储热水箱容量 Vr=1.20×(460221-230285)×4/【0.8×(45-5)×4.187×1】=8254L=8.3m³ 热水机组及 贮 热水箱的选 型 : 根据2009 版最新《建筑给水排水设计规范》(GB50015)的相 关 规范要 求 ,考 虑 选 用:模 块 式 水源热泵机组ZPR-70M型 1台 及 10m³的贮 热水箱。 ZPR-70M 单机制 热量Q热=80KW, 制 热功 率 N热=15.5KW 用该 机组作 为制 取 生活热水的热源, 可 完 全 满 足 用户 需 求 。 相关规范: 本计算适应于全日供应热水的宿舍(I、Ⅱ类)、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客服(不含员工)、医院住院部、养老院、幼儿园、托儿所(有住宿)、办公楼等建筑的集中热水供应系统。参考2009 版《建筑给水排水设计规范》GB50015: 设计小时耗热量计算公式: (5.3.1-1) 式中 Qh--设计小时耗热量(kJ/h); m--用水计算单位数(人数或床位数); qr--热水用水定额(L/人·d 或L/床·d)应按 GB50015 表 5.1.1 采用; C--水的比热, C=4.187(kJ/kg·℃); tr--热水温度,tr=60(℃); tl--冷水温度,按 GB50015 表 5.1.4 选用; --热水密度(kg/L); Kh--小时变化系数,可按表 5.3.1 采用。 水源热泵的设计小时供热量应按下式计算: (5.4.2B-1) 式中: Qg——水源热泵设计小时供热量(KJ/h); qr——热水用水定额(L/人·d或 L/床·d),按不高于 GB50015 表5.1.1-1 和表 5.1.1-2 中的用水定额中下限取值; m——用水计算单位数(人数或床位数); tr——热水温度,tr=60(℃); t1——冷水温度,按GB50015 表 5.1.4 选用; --热水密度(kg/L); T1——热泵机组设计工作时间(h/d),取 12h—20h; k1——安全系数,k1=1.05-1.10。 水源热泵热水供应系统应设置储热水箱...
