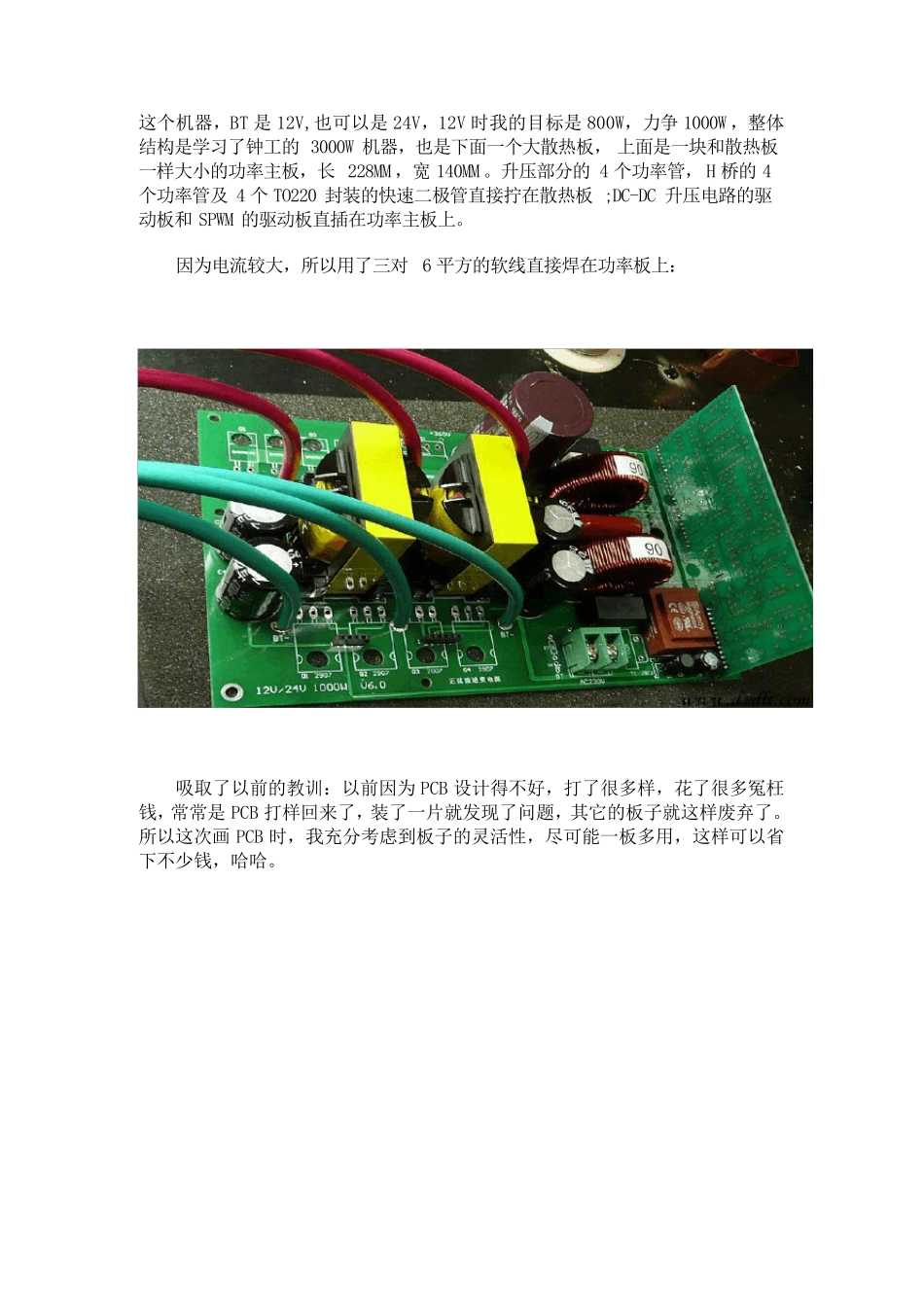

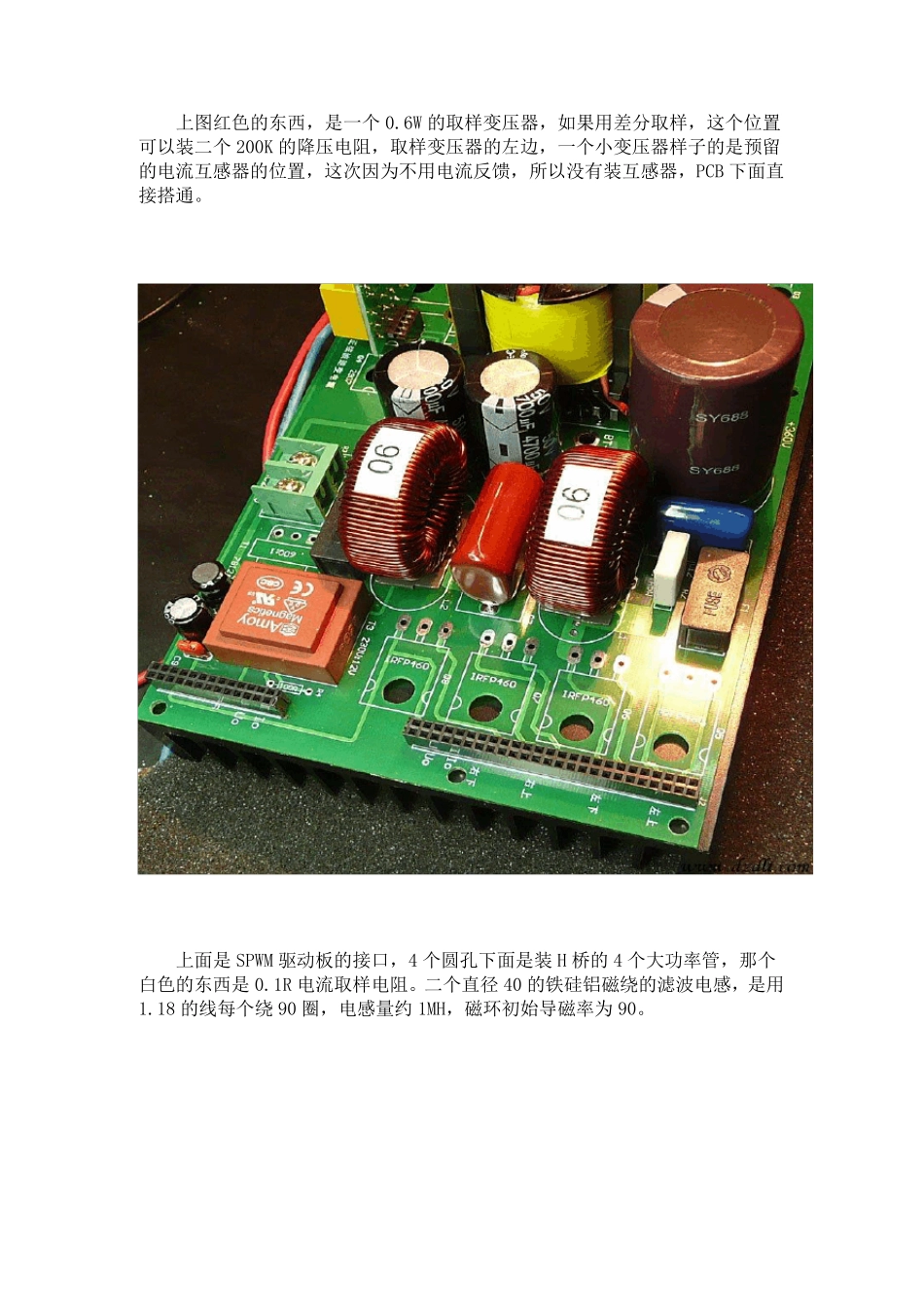

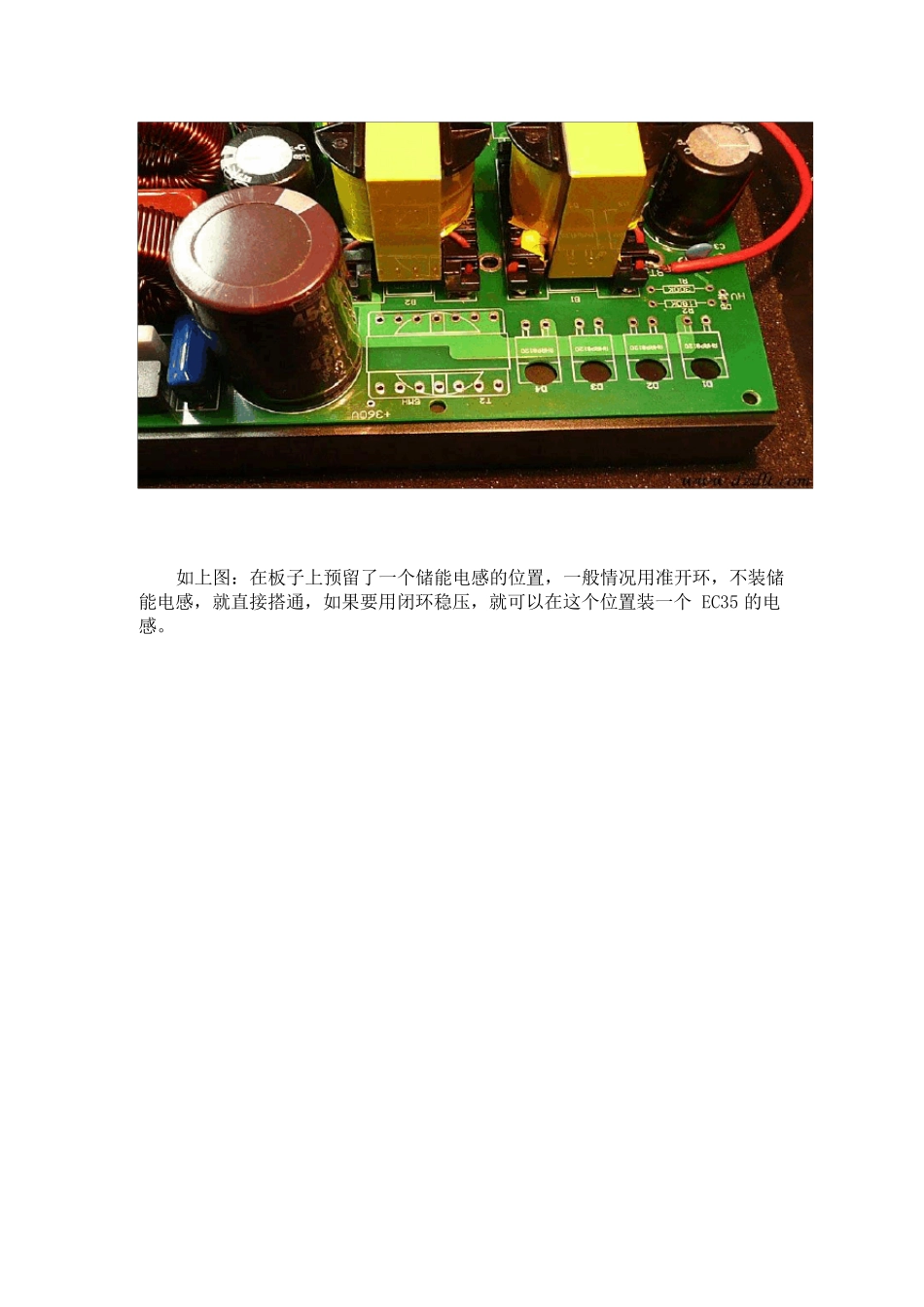

这个机器,BT 是12V,也可以是24V,12V 时我的目标是800W,力争1000W ,整体结构是学习了钟工的3000W 机器,也是下面一个大散热板,上面是一块和散热板一样大小的功率主板,长228MM ,宽140MM 。升压部分的4 个功率管,H 桥的4个功率管及 4 个TO220 封装的快速二极管直接拧在散热板;DC-DC 升压电路的驱动板和SPWM 的驱动板直插在功率主板上。 因为电流较大,所以用了三对 6 平方的软线直接焊在功率板上: 吸取了以前的教训:以前因为 PCB 设计得不好,打了很多样,花了很多冤枉钱,常常是PCB 打样回来了,装了一片就发现了问题,其它的板子就这样废弃了。所以这次画 PCB 时,我充分考虑到板子的灵活性,尽可能一板多用,这样可以省下不少钱,哈哈。 如上图:在板子上预留了一个储能电感的位置,一般情况用准开环,不装储能电感,就直接搭通,如果要用闭环稳压,就可以在这个位置装一个EC35 的电感。 上图红色的东西,是一个0.6W 的取样变压器,如果用差分取样,这个位置可以装二个200K 的降压电阻,取样变压器的左边,一个小变压器样子的是预留的电流互感器的位置,这次因为不用电流反馈,所以没有装互感器,PCB 下面直接搭通。 上面是SPWM 驱动板的接口,4 个圆孔下面是装H 桥的4 个大功率管,那个白色的东西是0.1R 电流取样电阻。二个直径 40 的铁硅铝磁绕的滤波电感,是用1.18 的线每个绕 90 圈,电感量约 1MH,磁环初始导磁率为90。 上图是DC-DC 升压电路的驱动板,用的是KA3525。这次共装了二板这样的板,一块频率是27K,用于普通变压器驱动,还有一块是16K,想试试非晶磁环做变压器效果。 这是SPWM 驱动板的PCB,本方案用的是张工提供的单片机 SPWM 芯片TDS2285,输出部分还是用250 光藕进行驱动,因为这样比较可靠。也是为了可靠起见,这次二个上管没有用自举供电,而是老老实实地用了三组隔离电源对光藕进行供电。因为上面的小变压器在打样,还没有回来,所以这块板子还没有装好。本方案中的 SPWM 驱动也是灵活的,既可以用单片机,也可以用纯硬件,只要驱动板的接口设计得一致,都可以插到本方案的功率板上,甚至也可以做成方波逆变器。 这次 DC-DC 功率部分的大管子,没有用 2907,而是用了深圳黄工向我推荐的 RU190N08(黄工 QQ541168979),上图中的电流应该是 190A,错打了 180A。因为这管子比 2907 稍便宜点,所以我准备试一试。 H 桥部分的大功率管,我有二种选择,一种...
