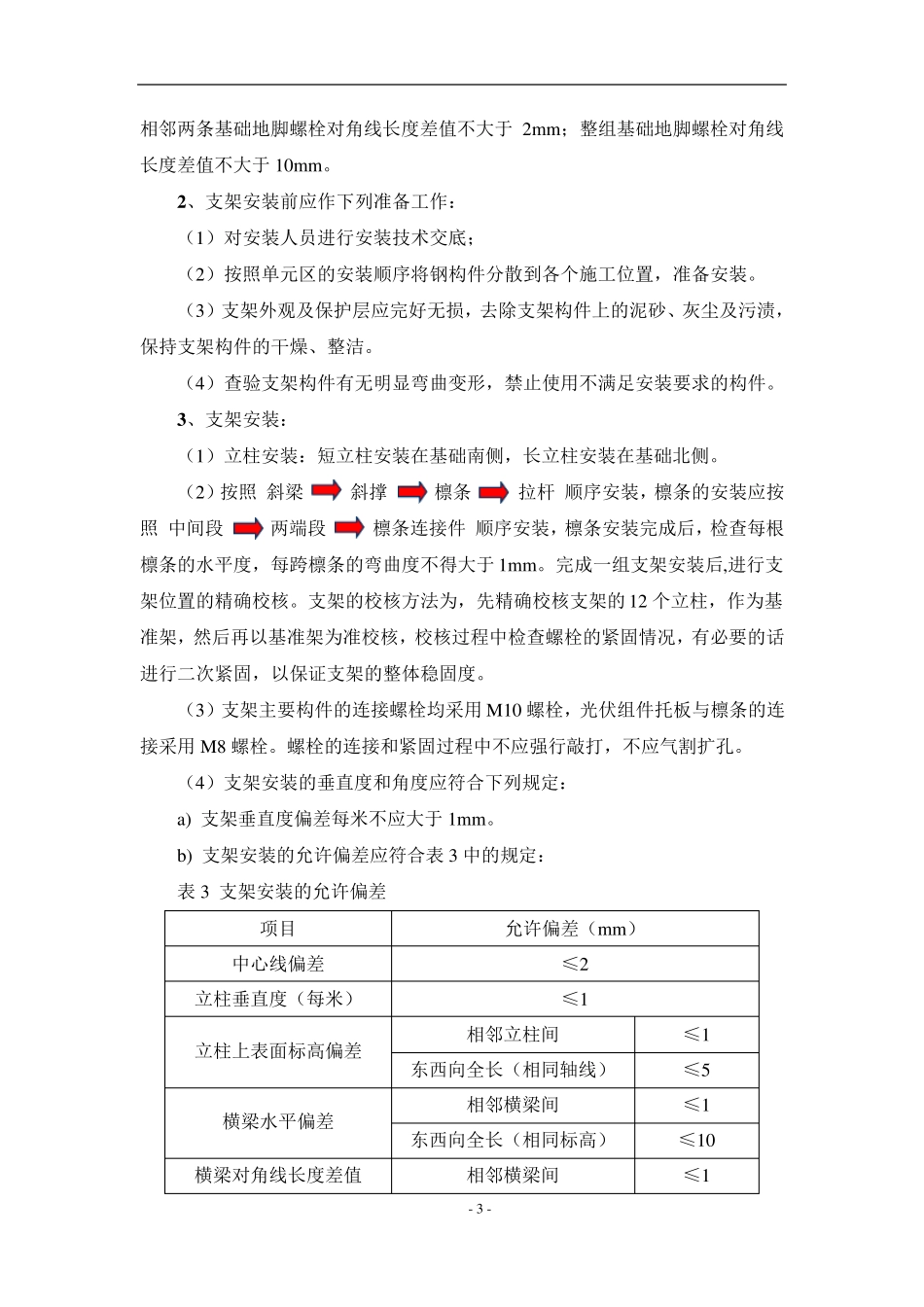

- 1 - 汉能海南州共和县50MWp并网光伏发电工程 （B 标段） 支架及光伏组件安装作业指导书 编制： 审核： 批准： 珠海兴业绿色建筑科技有限公司 汉能海南州50MWp光伏电站项目项目部 2012 年 10 月 16 日 - 2 - 一、编制依据 1、《光伏发电站施工规范》------------GB50794-2012 2、《冷弯薄壁型钢结构技术规范》------GB50018-2002 3、《钢结构工程施工及验收规范》-----GB50205-2001 4、施工图纸及现场情况 二、施工工器具 水准仪、尼龙绳、钢卷尺、扳手、螺栓安装专用套筒、电钻。 三、支架安装 1 、支架基础及地脚螺栓复核 （1）支架基础及地脚螺栓的偏差应符合表1 和表2 的规定： 表1 支架基础的标高偏差 项目名称 允许偏差 同一条基础之间 基础顶标高偏差 ≤±2m m 同一阵列内基础之间 （东西方向、相同标高） 基础顶标高偏差 ≤±5m m 同一阵列内基础之间 （南北方向、相同标高） 基础顶标高偏差 ≤±10m m 表2 支架基础预埋螺栓偏差 项目名称 允许偏差 同一条基础的预埋螺栓 顶面标高偏差 ≤10 m m 位置偏差 ≤2 m m 同一阵列内支架基础预埋螺栓（相同基础标高） 顶面标高偏差 ≤30 m m 位置偏差 ≤2 m m （2）支架基础及地脚螺栓的纠偏措施： a) 基础顶面标高采用钢垫片调平。 b) 每条基础上两套地脚螺栓U 形中心点距离为 1.9m ，南北方向和东西方向的位置偏差均不大于 2m m ；中间跨地脚螺栓左右间距为 3m ，边跨地脚螺栓左右间距为 2.8m ，同一阵列内东西方向同一直线上地脚螺栓的位置偏差不大于 2m m ； - 3 - 相邻两条基础地脚螺栓对角线长度差值不大于 2m m ；整组基础地脚螺栓对角线长度差值不大于 10m m 。 2 、支架安装前应作下列准备工作： （1）对安装人员进行安装技术交底； （2）按照单元区的安装顺序将钢构件分散到各个施工位置，准备安装。 （3）支架外观及保护层应完好无损，去除支架构件上的泥砂、灰尘及污渍，保持支架构件的干燥、整洁。 （4）查验支架构件有无明显弯曲变形，禁止使用不满足安装要求的构件。 3 、支架安装： （1）立柱安装：短立柱安装在基础南侧，长立柱安装在基础北侧。 （2）按照 斜梁 斜撑 檩条 拉杆 顺序安装，檩条的安装应按照 中间段 两端段 檩条连接件 顺序安装，檩条安装完成后，检查每根檩条的水平度，每跨檩条的弯曲度不得大于 1m m 。完成一组支架安装后,进行...
