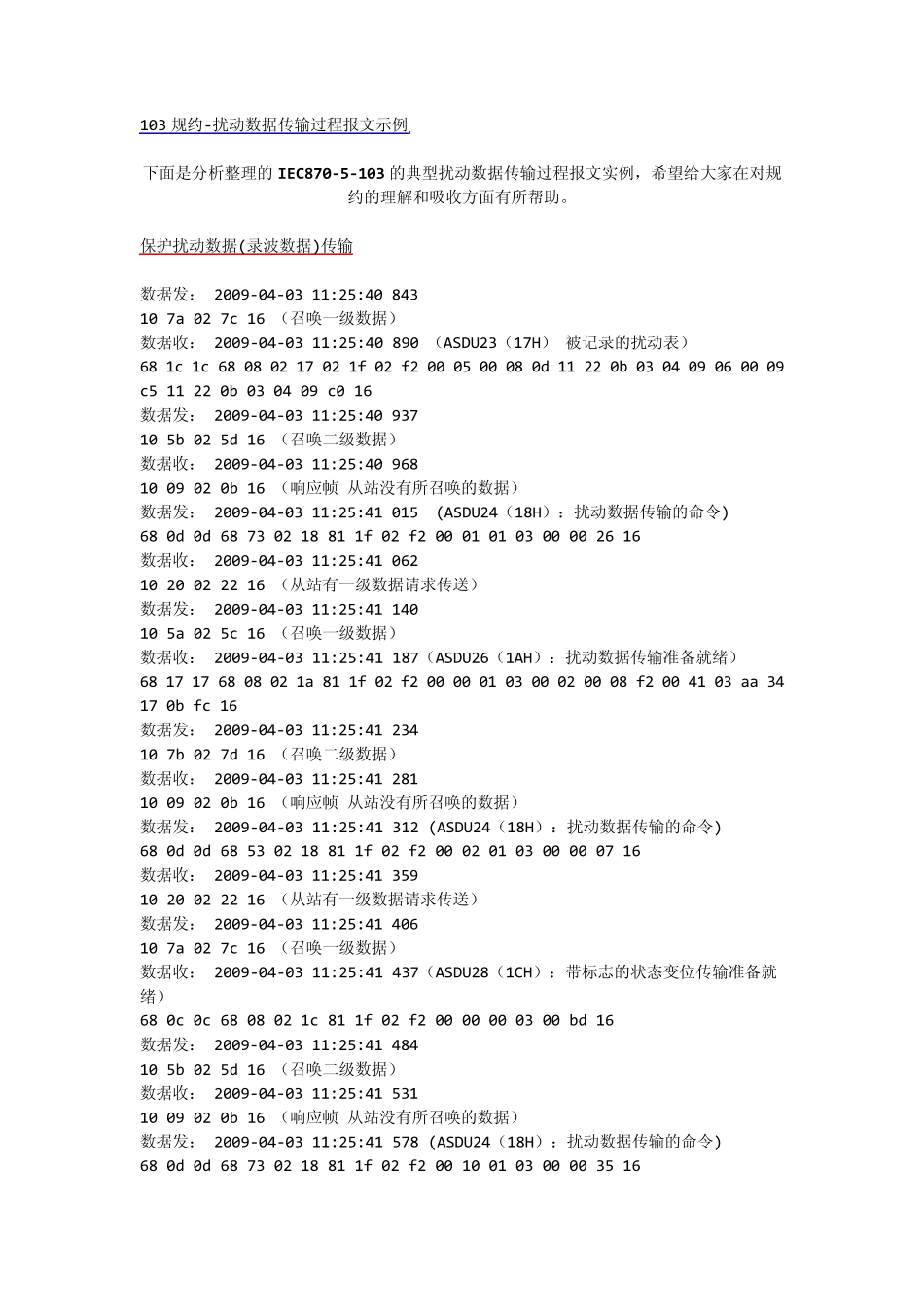

103规约扰动数据传输过程报文示例_第1页
1/6

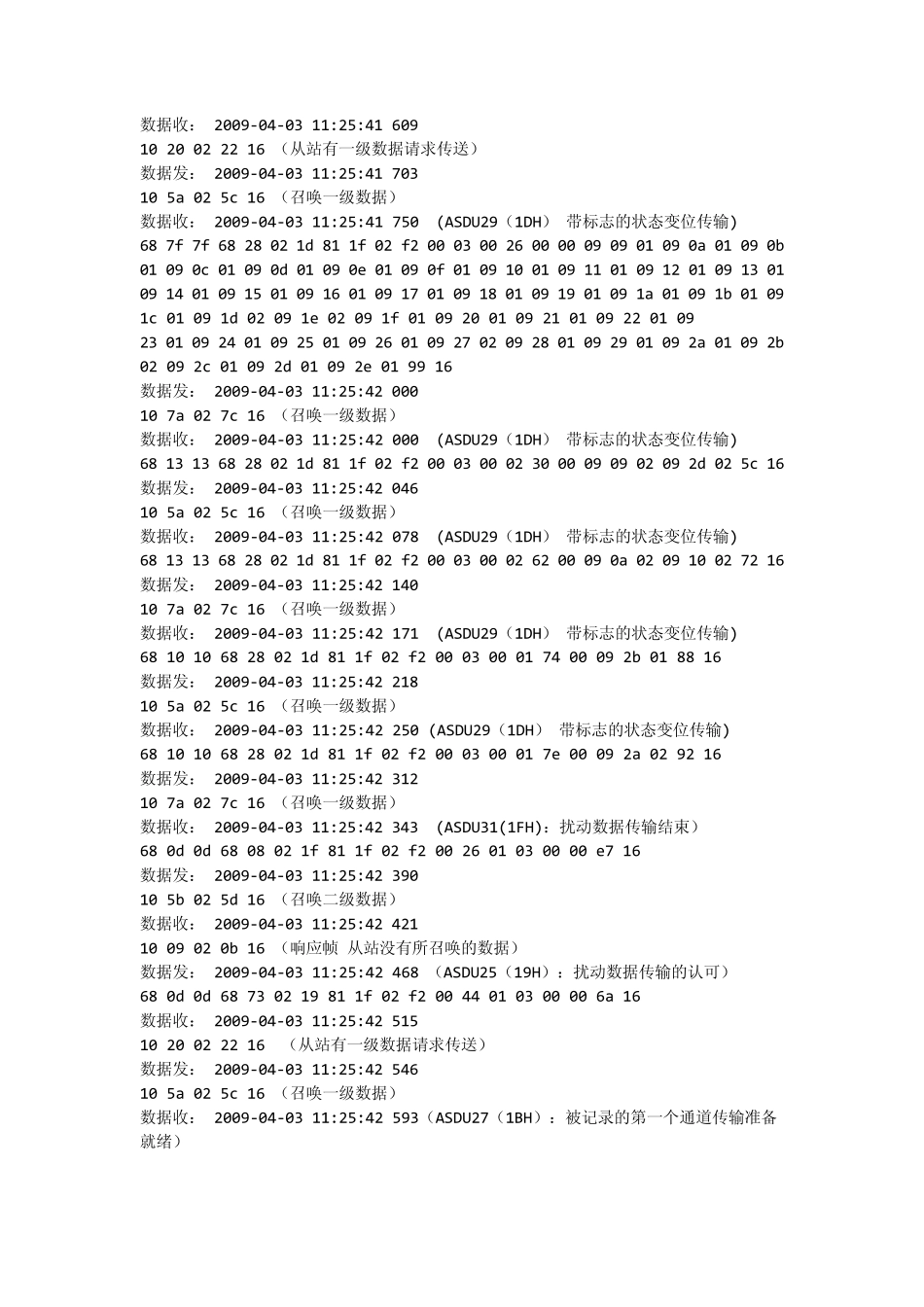

103规约扰动数据传输过程报文示例_第2页
2/6

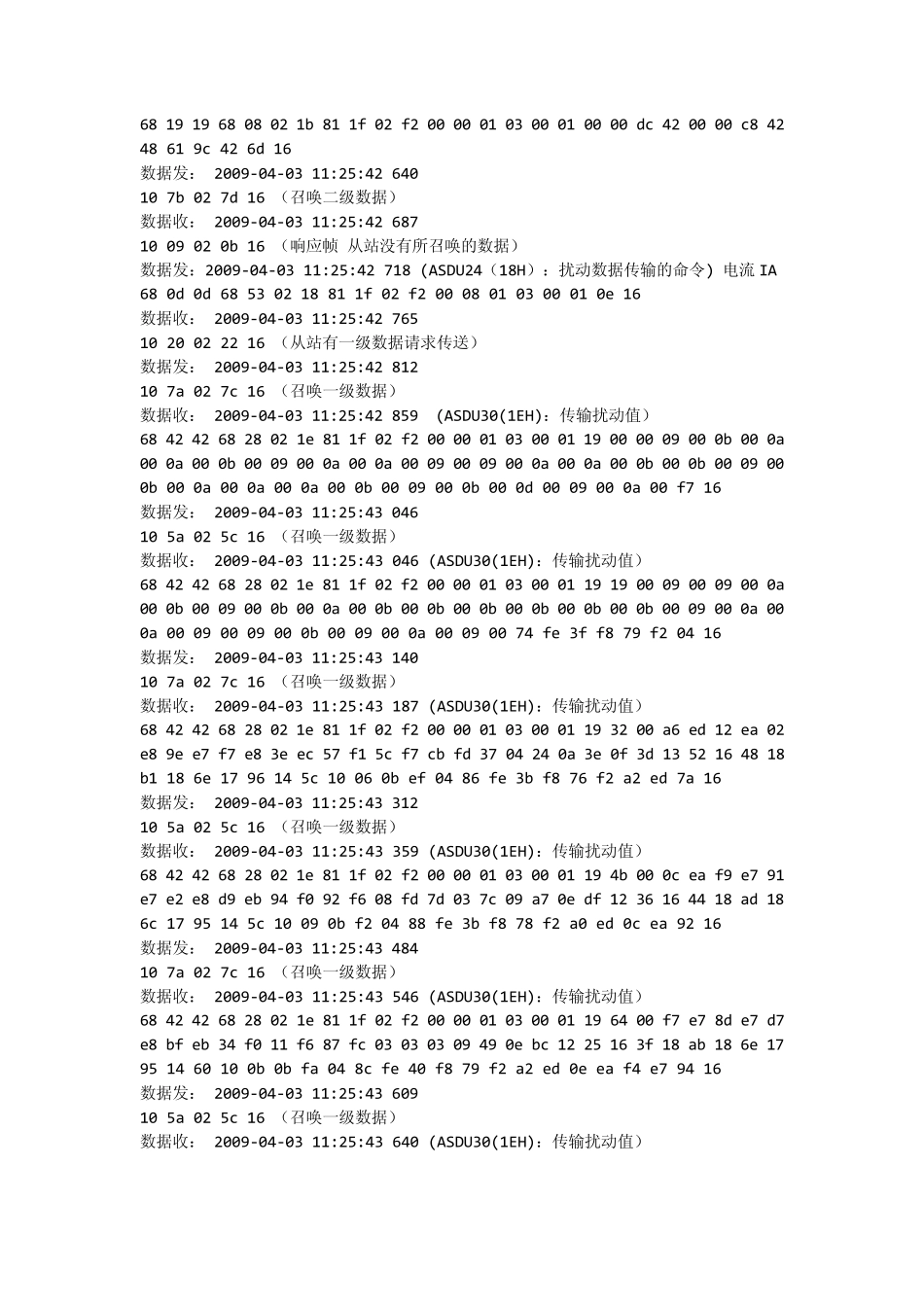

103规约扰动数据传输过程报文示例_第3页
3/6
103 规约-扰动数据传输过程报文示例 下面是分析整理的IEC870-5-103 的典型扰动数据传输过程报文实例,希望给大家在对规约的理解和吸收方面有所帮助。 保护扰动数据(录波数据)传输 数据发: 2009-04-03 11:25:40 843 10 7a 02 7c 16 (召唤一级数据) 数据收: 2009-04-03 11:25:40 890 (ASDU23(17H) 被记录的扰动表) 68 1c 1c 68 08 02 17 02 1f 02 f2 00 05 00 08 0d 11 22 0b 03 04 09 06 00 09 c5 11 22 0b 03 04 09 c0 16 数据发: 2009-04-03 11:25:40 937 10 5b 02 5d 16 (召唤二级数据) 数据收: 2009-04-03 11:25:40 968 10 09 02 0b 16 (响应帧 从站没有所召唤的数据) 数据发: 2009-04-03 11:25:41 015 (ASDU24(18H):扰动数据传输的命令) 68 0d 0d 68 73 02 18 81 1f 02 f2 00 01 01 03 00 00 26 16 数据收: 2009-04-03 11:25:41 062 10 20 02 22 16 (从站有一级数据请求传送) 数据发: 2009-04-03 11:25:41 140 10 5a 02 5c 16 (召唤一级数据) 数据收: 2009-04-03 11:25:41 187(ASDU26(1AH):扰动数据传输准备就绪) 68 17 17 68 08 02 1a 81 1f 02 f2 00 00 01 03 00 02 00 08 f2 00 41 03 aa 34 17 0b fc 16 数据发: 2009-04-03 11:25:41 234 10 7b 02 7d 16 (召唤二级数据) 数据收: 2009-04-03 11:25:41 281 10 09 02 0b 16 (响应帧 从站没有所召唤的数据) 数据发: 2009-04-03 11:25:41 312 (ASDU24(18H):扰动数据传输的命令) 68 0d 0d 68 53 02 18 81 1f 02 f2 00 02 01 03 00 00 07 16 数据收: 2009-04-03 11:25:41 359 10 20 02 22 16 (从站有一级数据请求传送) 数据发: 2009-04-03 11:25:41 406 10 7a 02 7c 16 (召唤一级数据) 数据收: 2009-04-03 11:25:41 437(ASDU28(1CH):带标志的状态变位传输准备就绪) 68 0c 0c 68 08 02 1c 81 1f 02 f2 00 00 00 03 00 bd 16 数据发: 2009-04-03 11:25:41 484 10 5b 02 5d 16 (召唤二级数据) 数据收: 2009-04-03 11:25:41 531 10 09 02 0b 16 (响应帧 从站没有所召唤的数据) 数据发: 2009-04-03 11:25:41 578 (ASDU24(18H):扰动数据传输的命令) 68...
