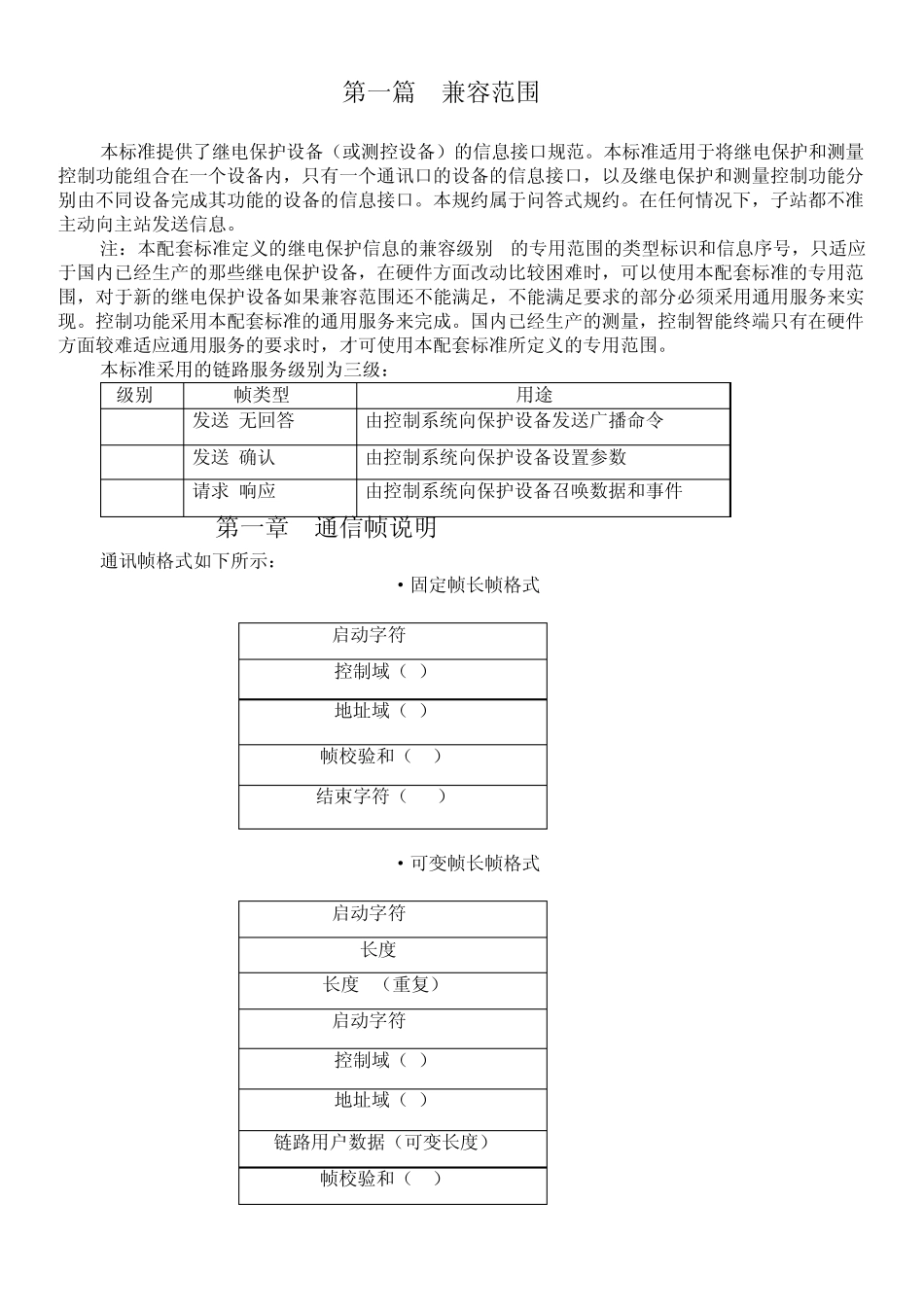

第一篇 兼容范围 本标准提供了继电保护设备（或测控设备）的信息接口规范。本标准适用于将继电保护和测量控制功能组合在一个设备内，只有一个通讯口的设备的信息接口，以及继电保护和测量控制功能分别由不同设备完成其功能的设备的信息接口。本规约属于问答式规约。在任何情况下，子站都不准主动向主站发送信息。 注：本配套标准定义的继电保护信息的兼容级别2的专用范围的类型标识和信息序号，只适应于国内已经生产的那些继电保护设备，在硬件方面改动比较困难时，可以使用本配套标准的专用范围，对于新的继电保护设备如果兼容范围还不能满足，不能满足要求的部分必须采用通用服务来实现。控制功能采用本配套标准的通用服务来完成。国内已经生产的测量，控制智能终端只有在硬件方面较难适应通用服务的要求时，才可使用本配套标准所定义的专用范围。 本标准采用的链路服务级别为三级： 级别 帧类型 用途 S1 发送/无回答 由控制系统向保护设备发送广播命令 S2 发送/确认 由控制系统向保护设备设置参数 S3 请求/响应 由控制系统向保护设备召唤数据和事件 第一章 通信帧说明 通讯帧格式如下所示： 1·固定帧长帧格式 启动字符 10H 控制域（C） 地址域（A） 帧校验和（CS） 结束字符（16H） 2·可变帧长帧格式 启动字符 68H 长度 L 长度 L（重复） 启动字符 68H 控制域（C） 地址域（A） 链路用户数据（可变长度） 帧校验和（CS） 结束字符（16H） 传输规定： a) 线路空闲状态为二进制1。 b) 每一个字符有一个启动位，八位信息位，一位偶校验位，一位停止位。 c) 每个字符间无需线路空闲间隔。 d) 两帧之间的线路空闲间隔最少为33位。 e) 长度L包括控制域，地址域，链路用户数据区的8位位组的个数，为二进制数。 f) 帧校验和是控制域，地址域，链路用户数据区的8位位组的算术和（不考虑溢出位）。 g) 接受校验：1）每个字符的启动位、停止位、偶校验位 2） 校验两个启动字符，两个L值应一致，接受字符数为L+6、帧校验和、结束字符。若检出一个差错，舍弃此帧数据，并校验空闲间隔。 3） 在校验中，如无差错则数据有效。 控制域的定义： 备用 0 1 PRM 启动报 文位 0 帧计数位 FCB 要求访问位 ACD 帧计数有效位 FCV 数据流控制位 DFC 23 22 21 20 功能码 1·启动报文位： PRM=1，表示是由控制系统向继电保护设备传输，控制系统为启动站。 PRM=0，表示由继电保护设备...
