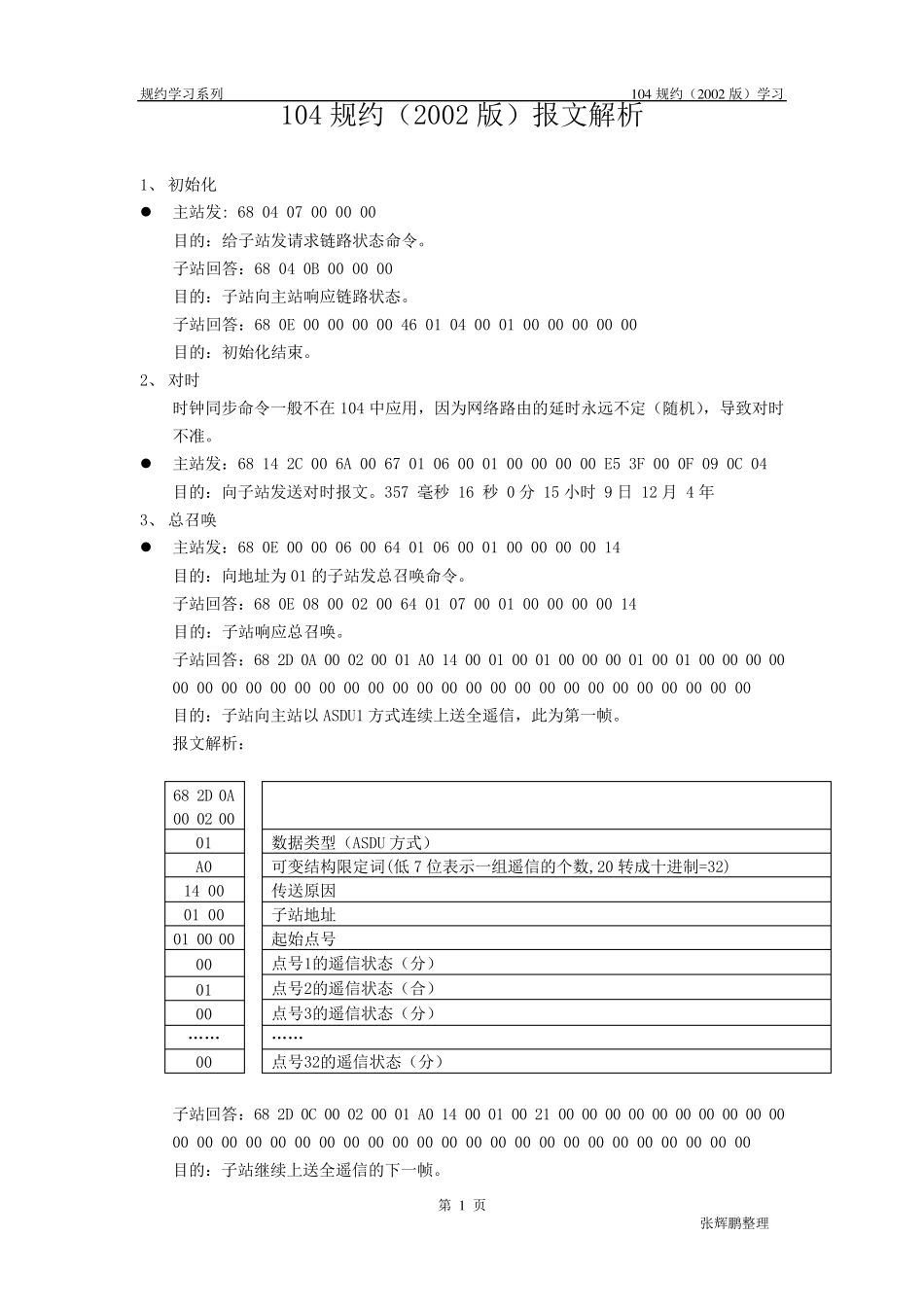

规约学习系列 1 0 4 规约（2 0 0 2 版）学习 第 1 页 张辉鹏整理 104 规约（2002 版）报文解析 1、 初始化  主站发: 68 04 07 00 00 00 目的：给子站发请求链路状态命令。 子站回答：68 04 0B 00 00 00 目的：子站向主站响应链路状态。 子站回答：68 0E 00 00 00 00 46 01 04 00 01 00 00 00 00 00 目的：初始化结束。 2、 对时 时钟同步命令一般不在104 中应用，因为网络路由的延时永远不定（随机），导致对时不准。  主站发：68 14 2C 00 6A 00 67 01 06 00 01 00 00 00 00 E5 3F 00 0F 09 0C 04 目的：向子站发送对时报文。357 毫秒 16 秒 0 分 15 小时 9 日 12 月 4 年 3、 总召唤  主站发：68 0E 00 00 06 00 64 01 06 00 01 00 00 00 00 14 目的：向地址为01 的子站发总召唤命令。 子站回答：68 0E 08 00 02 00 64 01 07 00 01 00 00 00 00 14 目的：子站响应总召唤。 子站回答：68 2D 0A 00 02 00 01 A0 14 00 01 00 01 00 00 00 01 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 目的：子站向主站以ASDU1 方式连续上送全遥信，此为第一帧。 报文解析： 子站回答：68 2D 0C 00 02 00 01 A0 14 00 01 00 21 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 目的：子站继续上送全遥信的下一帧。 68 2D 0A 00 02 00 01 A0 14 00 01 00 01 00 00 00 01 00 …… 00 数据类型（ASDU 方式） 可变结构限定词(低 7 位表示一组遥信的个数,20 转成十进制=32) 传送原因 子站地址 起始点号 点号1的遥信状态（分） 点号2的遥信状态（合） 点号3的遥信状态（分） …… 点号32的遥信状态（分） 规约学习系列 1 0 4 规约（2 0 0 2 版）学习 第 2 页 张辉鹏整理 ………… 子站回答：68 2D 20 00 02 00 01 A0 14 00 01 00 61 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 目的：子站向主站上送全遥信的最后一帧。 子站回答：68 AD ...
