10KV干式变压器参数表VIP免费

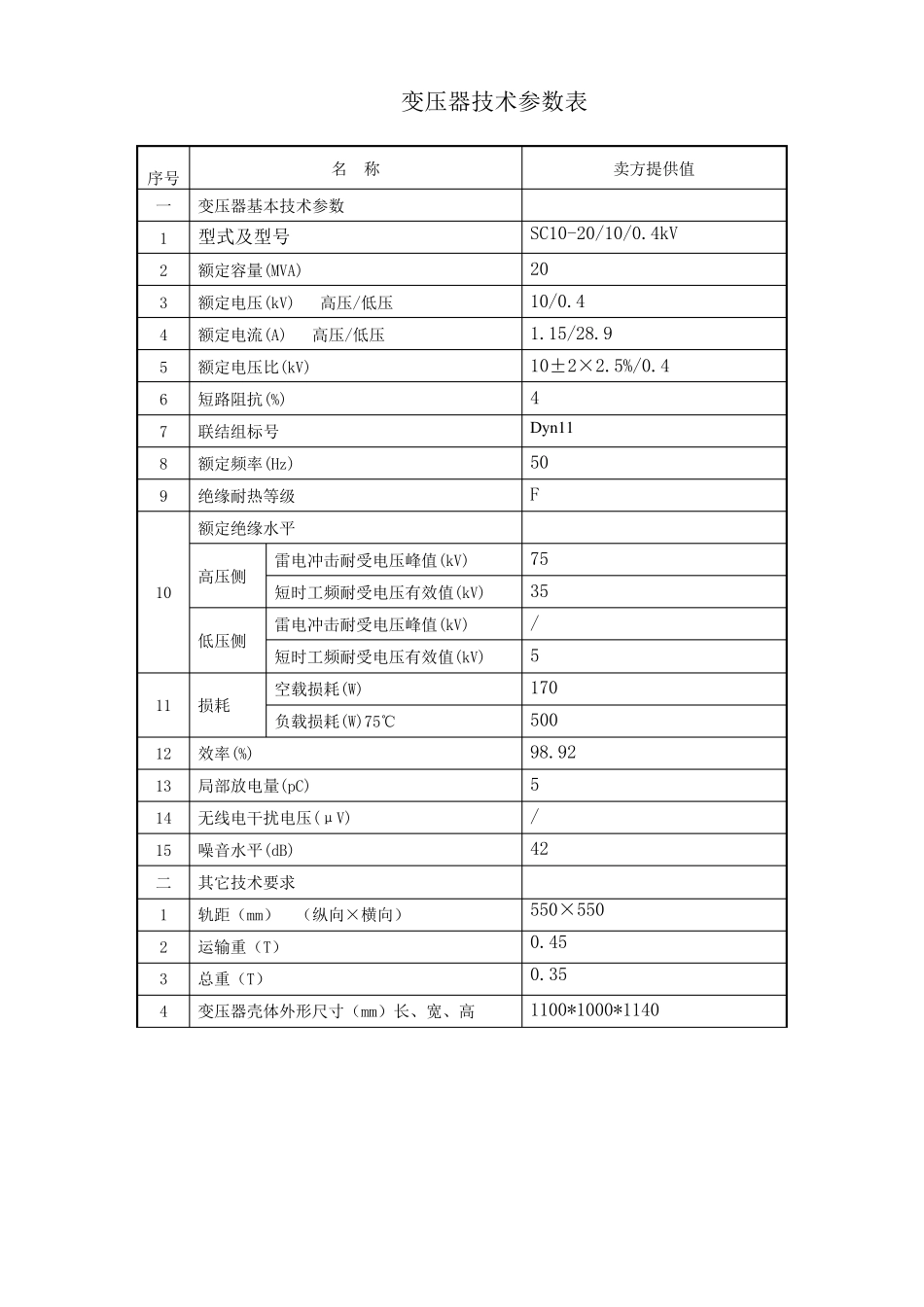

10KV干式变压器参数表_第1页
1/25
10KV干式变压器参数表_第2页
2/25
10KV干式变压器参数表_第3页
3/25
变压器技术参数表 序号 名 称 卖方提供值 一 变压器基本技术参数 1 型式及型号 SC10-20/10/0.4kV 2 额定容量(MVA) 20 3 额定电压(kV) 高压/低压 10/0.4 4 额定电流(A) 高压/低压 1.15/28.9 5 额定电压比(kV) 10±2×2.5%/0.4 6 短路阻抗(%) 4 7 联结组标号 Dyn11 8 额定频率(Hz) 50 9 绝缘耐热等级 F 10 额定绝缘水平 高压侧 雷电冲击耐受电压峰值(kV) 75 短时工频耐受电压有效值(kV) 35 低压侧 雷电冲击耐受电压峰值(kV) / 短时工频耐受电压有效值(kV) 5 11 损耗 空载损耗(W) 170 负载损耗(W)75℃ 500 12 效率(%) 98.92 13 局部放电量(pC) 5 14 无线电干扰电压(μV) / 15 噪音水平(dB) 42 二 其它技术要求 1 轨距(mm) (纵向×横向) 550×550 2 运输重(T) 0.45 3 总重(T) 0.35 4 变压器壳体外形尺寸(mm)长、宽、高 1100*1000*1140 序号 名 称 卖方提供值 一 变压器基本技术参数 1 型式及型号 SC10-30/10/0.4kV 2 额定容量(MVA) 30 3 额定电压(kV) 高压/低压 10/0.4 4 额定电流(A) 高压/低压 1.73/43.3 5 额定电压比(kV) 10±2×2.5%/0.4 6 短路阻抗(%) 4 7 联结组标号 Dyn11 8 额定频率(Hz) 50 9 绝缘耐热等级 F 10 额定绝缘水平 高压侧 雷电冲击耐受电压峰值(kV) 75 短时工频耐受电压有效值(kV) 35 低压侧 雷电冲击耐受电压峰值(kV) / 短时工频耐受电压有效值(kV) 5 11 损耗 空载损耗(W) 190 负载损耗(W)75℃ 610 12 效率(%) 98.03 13 局部放电量(pC) 5 14 无线电干扰电压(μV) / 15 噪音水平(dB) 44 二 其它技术要求 1 轨距(mm) (纵向×横向) 550*550 2 运输重(T) 0.53 3 总重(T) 0.43 4 变压器壳体外形尺寸(mm)长、宽、高 1100*1000*1140 序号 名 称 卖方保证值 一 变压器基本技术参数 1 型式及型号 SC10-50/10/0.4kV 2 额定容量(MVA) 50 3 额定电压(kV) 高压/低压 10/0.4 4 额定电流(A) 高压/低压 2.9/72.2 5 额定电压比(kV) 10±2×2.5%/0.4 6 短路阻抗(%) 4 7 联结组标号 Dyn11 8 额定频率(Hz) 50 9 绝缘耐热等级 F 10 额定绝缘水平 高压侧 雷电冲击耐受电压峰值(kV) 75 短时工频耐受电压有效值(kV) 35 低压侧 雷电冲击耐受电压峰值(kV) / 短时工频耐受电压有效值(kV) 5 11 损耗 空载损耗(W) 2...
