10kV开关柜技术条件VIP免费

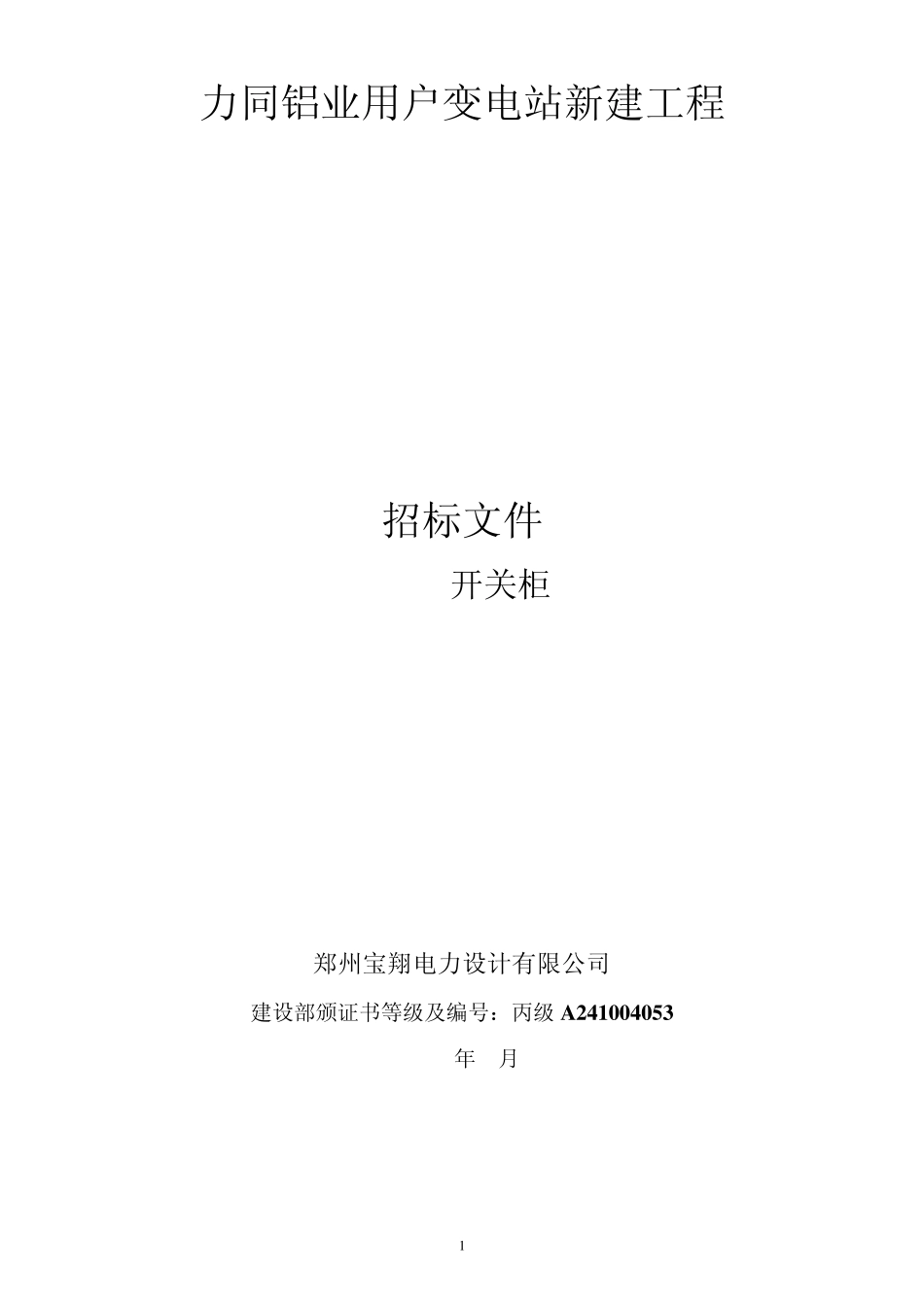

1 力同铝业用户变电站新建工程 招标文件 10kV开关柜 郑州宝翔电力设计有限公司 建设部颁证书等级及编号：丙级A 241004053 2011年 4月 2 10kV 开关柜技术条件 1. 总则 (1) 本设备技术条件书是用于10 kV 力同变电站新建工程10KV 开关柜的订货。它提出了这些设备的功能设计、结构、性能、安装和试验等方面的技术要求。 (2) 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。 (3) 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 (4) 本设备技术规范书未尽事宜由买、卖双方协商确定。 2 .供电系统特征 (1)系统标称电压： 10kV (2)最高工作电压： 12kV (3)额定频率： 50Hz (4)系统中性点接地： 10kV 中性点为不接地系统，并且10kV 系统单相接地时，允许连续运行2h。 3 .使用条件： (1)周围空气温度： -25℃～+45℃ (2)日温差： 15K (3)相对湿度：日平均不大于95%，月平均不大于90%。 (4)海拔高度： 1000m 以下地区 (5)安装地点： 户内 3 (6)抗震能力： 按 8 度设防 4 .开关柜及组件技术条件： (1)技术标准及说明 GB11022-89 高压开关设备通用技术条件。 GB1984-89 交流高压断路器 GB1985-89 交流高压隔离开关和接地开关 GB311.1-1997 高压输变电设备的绝缘配合 DL/T620-1997 交流电器装臵的过电压保护和绝缘配合 DL/T 404-1997 户内交流开关柜定货技术条件 GB3906-91 3-35kV 交流金属封闭开关设备 本技术要求中所列的规范和技术要求相互有不一致之处，均按较高标准执行。 (2)开关柜型式：中臵式金属铠装全封闭手车式真空断路器高压开关柜。开关柜采用敷铝锌钢板，并进行表面喷粉，外观平整圆滑，柜体严实，柜体颜色：浅驼色。 (3)相数： 三相 (4)母线组数： 最终单母四分段， (5)系统电压： 10kV (6)最高工作电压: 12kV (7)额定绝缘水平: 柜体及柜内设备的１min 工频耐压值(kV) 柜体及柜内设备绝缘的冲击耐压峰值(kV) 主绝缘对地 隔离断口间的绝缘 主绝缘对地 隔离断口间的绝缘 42 49 75 85 4 绝缘件的爬电比距≥31m m /kV (8)额定电流：主母、主进、及母联3150A，馈线 1250A (9)额定短路开断电流：主进、母联40kA 馈线31.5 kA (10)额定短路关合电流： 100kA (11)额定短时耐受(热稳定)电流：40kA...
