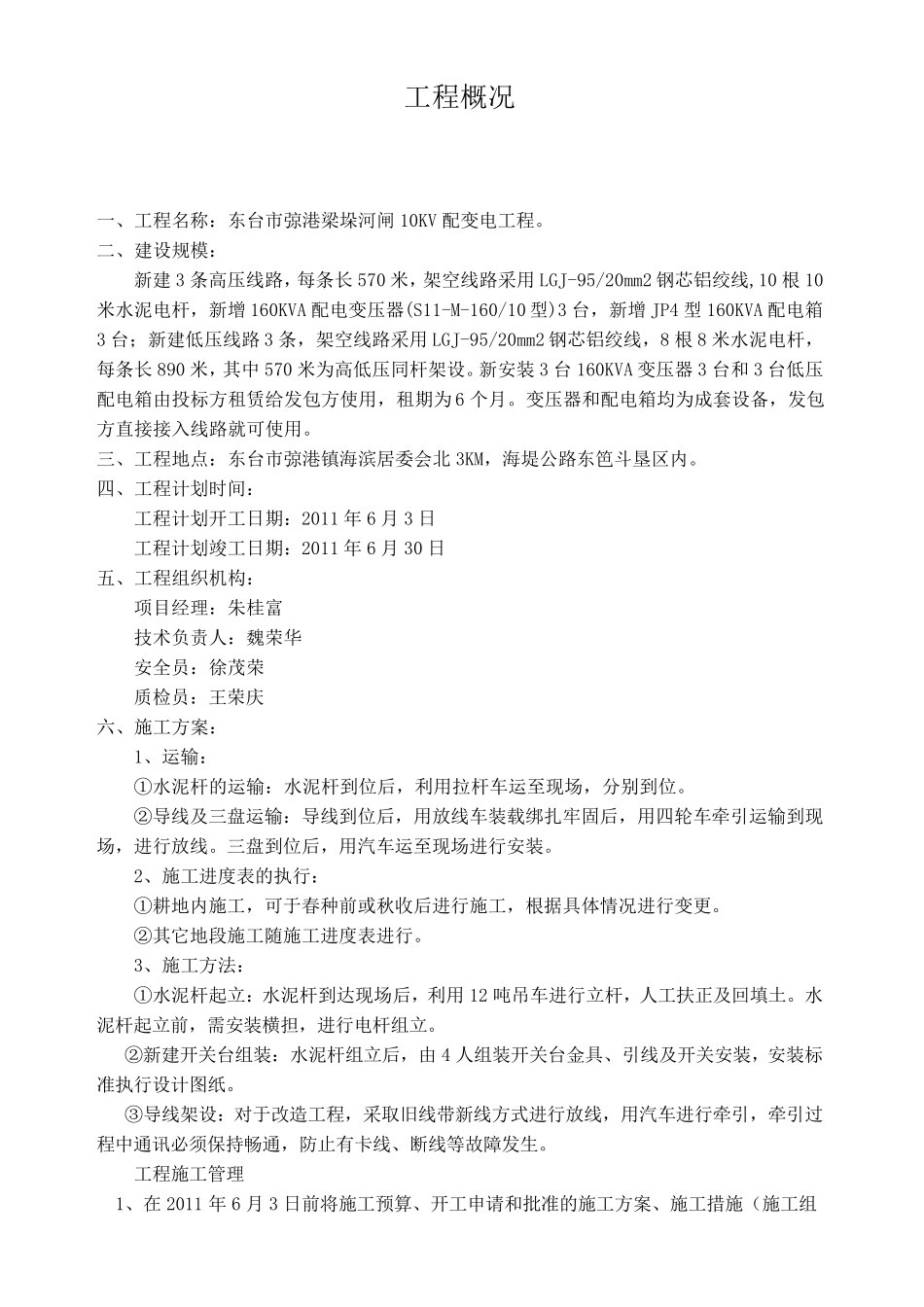

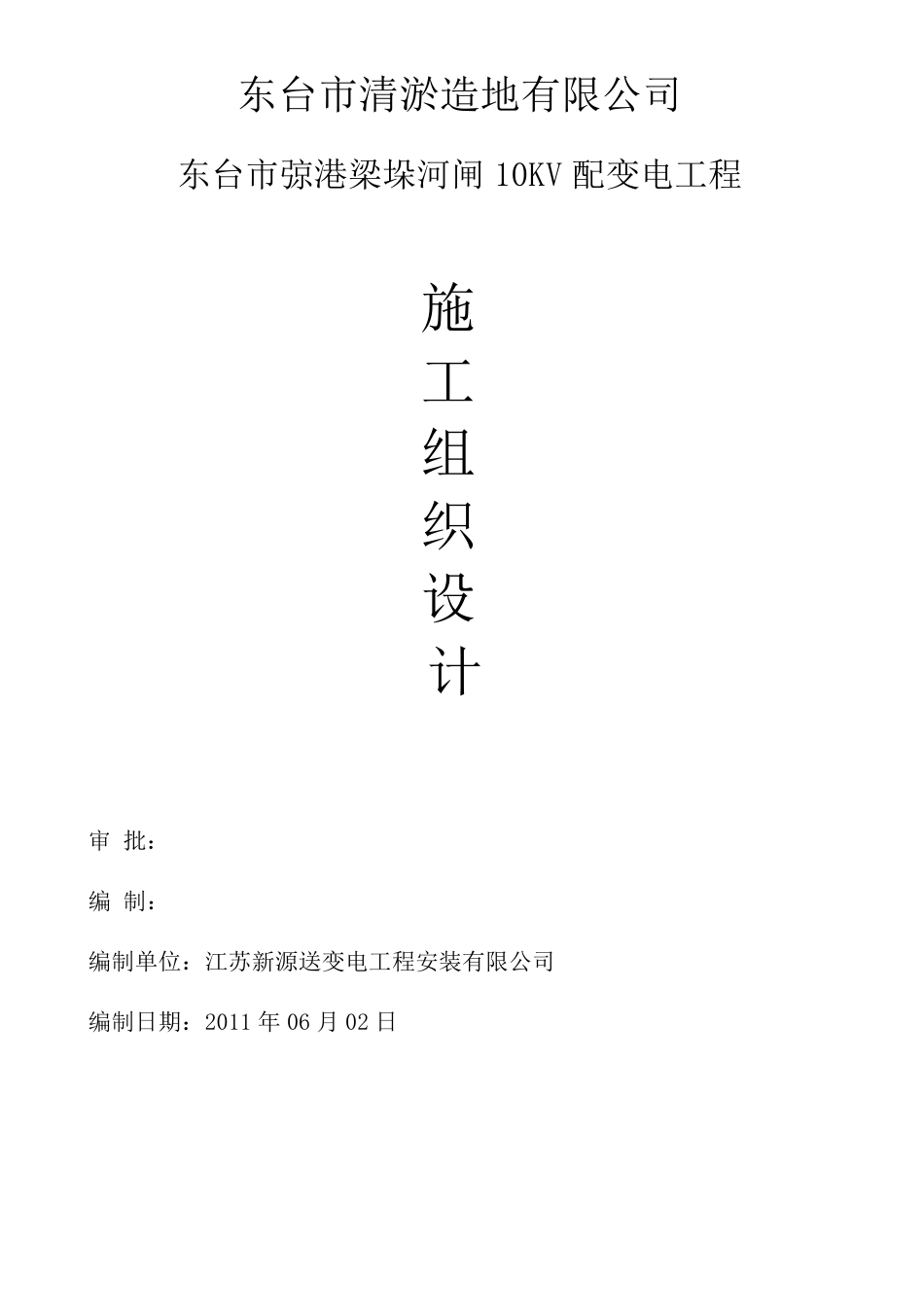

东台市清淤造地有限公司 东台市弶港梁垛河闸 10KV 配变电工程 施 工 组 织 设 计 审 批： 编 制： 编制单位：江苏新源送变电工程安装有限公司 编制日期：2011 年 06 月 02 日 工 程 概 况 一 、 工 程 名 称 ： 东 台 市 弶 港 梁 垛 河 闸 10KV 配 变 电 工 程 。 二 、 建 设 规 模 ： 新 建 3 条 高 压 线 路 ， 每 条 长 570 米 ， 架 空 线 路 采 用 LGJ-95/20mm2 钢 芯 铝 绞 线 ,10 根 10米 水 泥 电 杆 ， 新 增 160KVA 配 电 变 压 器 (S11-M-160/10 型 )3 台 ， 新 增 JP4 型 160KVA 配 电 箱3 台 ； 新 建 低 压 线 路 3 条 ， 架 空 线 路 采 用 LGJ-95/20mm2 钢 芯 铝 绞 线 ， 8 根 8 米 水 泥 电 杆 ，每 条 长 890 米 ， 其 中 570 米 为 高 低 压 同 杆 架 设 。 新 安 装 3 台 160KVA 变 压 器 3 台 和 3 台 低 压配 电 箱 由 投 标 方 租 赁 给 发 包 方 使 用 ， 租 期 为 6 个 月 。 变 压 器 和 配 电 箱 均 为 成 套 设 备 ， 发 包方 直 接 接 入 线 路 就 可 使 用 。 三 、 工 程 地 点 ： 东 台 市 弶 港 镇 海 滨 居 委 会 北 3KM， 海 堤 公 路 东 笆 斗 垦 区 内 。 四 、 工 程 计 划 时 间 ： 工 程 计 划 开 工 日 期 ： 2011 年 6 月 3 日 工 程 计 划 竣 工 日 期 ： 2011 年 6 月 30 日 五 、 工 程 组 织 机 构 ： 项 目 经 理 ： 朱 桂 富 技 术 负 责 人 ： 魏 荣华 安 全员： 徐茂荣 质检员： 王荣庆 六、 施工 方 案： 1、 运输： ①水 泥 杆 的运输： 水 泥 杆 到位后， 利用 拉杆 车运至现场， 分别到位。 ②导线 及三 盘运输： 导线 到位后， 用 放 线 车装 载 绑 扎 牢 固 后， 用 四 轮 车牵 引 运输到现场， 进 行 放 线 。 三 盘到位后， 用 汽 车运至现场进 行 安 装 。 2、 施工 进 度 表 的执 行 ： ①耕 地 内 施工 ， 可 于 春 种 前 或 秋 收 后进 行 施工 ， 根 据 具 体 情 况 进 行 变 更 。 ②其 它 地 段 施工 随 施工 进 度 表...
