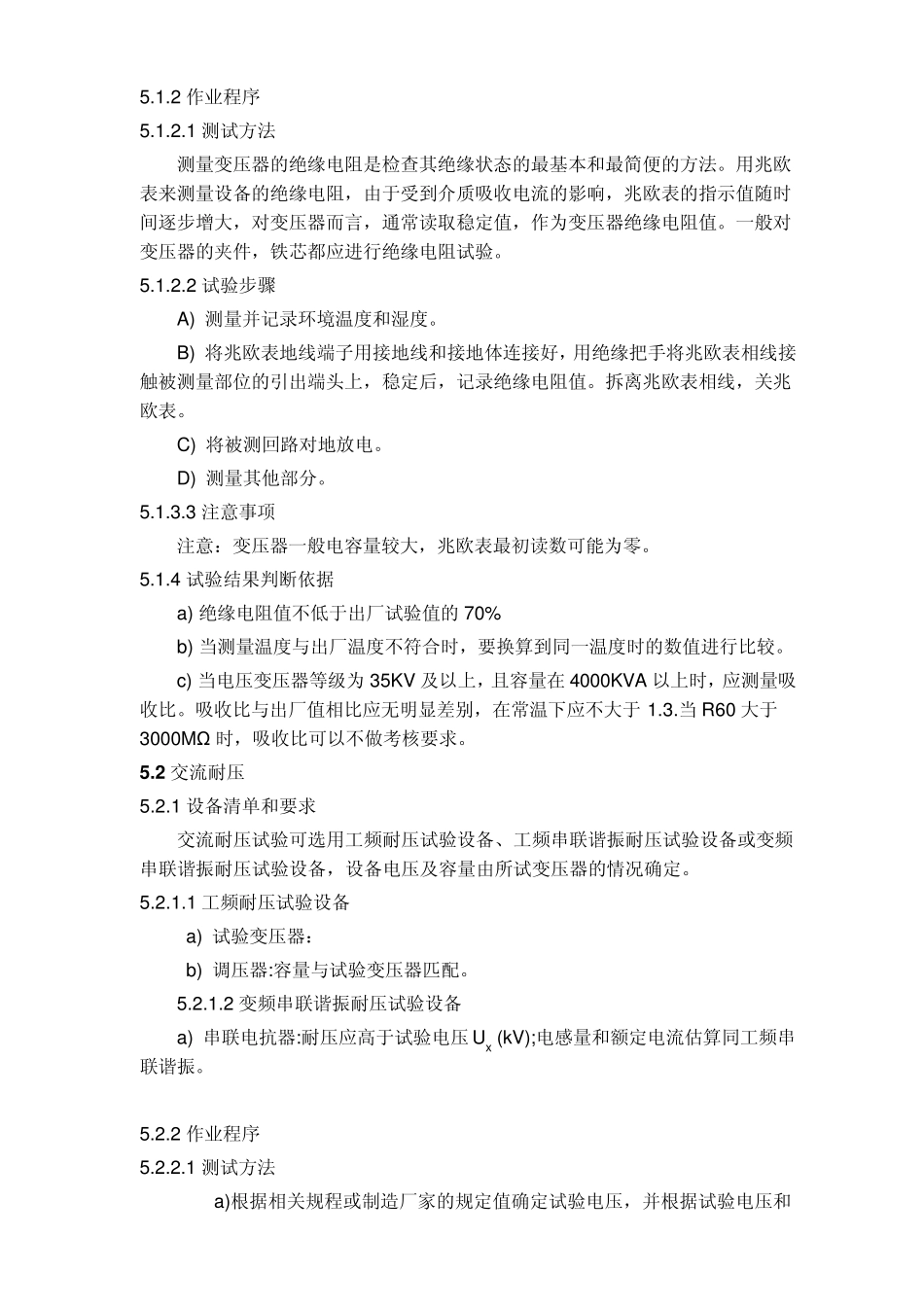

10KV 电力变压器试验作业指导书 1 范围 本作业指导书适用于10kV 及以下油浸式变压器，其目的是检验变压器的绝缘性能是否满足有关标准的要求，规定了交接验收引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本作业指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。 2 规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。 GB 50150 —2006(电气设备交接试验标准） GB 1094.3（电力变压器) 交流耐压试验属于破坏性试验，因此必须在其他绝缘试验都合格的基础上进行，以免造成不必要的绝缘击穿和损坏事故。电力变压器绕组绝缘经过交流耐压试验合格后，就可以投运。 3 试验项目 电力变压器的绝缘试验包括以下试验项目: a) 绝缘电阻实验 b) 交流耐压。 4 安全措施 a) 保证人身和设备安全，要求必须在试验现场周围设围栏，被试电缆两端均应专人监护，且通信畅通，负责升压的人要随时注意周围的情况，一旦发现异常应立 刻断开电源停止试验，查明原因并排除后方可继续试验。 b) 在试验过程中，如果发现电压表指针摆动很大，电流表指示急剧增加，发出绝缘 烧焦气味或冒烟或发生响声等异常现象时，应立即降低电压，断开电源，被试品进行接地放电后再对其进行检查。 c) 进行交流耐压试验后，应对变压器充分放电。 d) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。 5 工作程序 5.1 绝缘电阻试验 5.1.1 设备清单和要求 a)干湿温度计； b）2500V 或5000V 兆欧表 1 块。 5.1.2 作业程序 5.1.2.1 测试方法 测量变压器的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。用兆欧表来测量设备的绝缘电阻，由于受到介质吸收电流的影响，兆欧表的指示值随时间逐步增大，对变压器而言，通常读取稳定值，作为变压器绝缘电阻值。一般对变压器的夹件，铁芯都应进行绝缘电阻试验。 5.1.2.2 试验步骤 A) 测量并记录环境温度和湿度。 B) 将兆欧表地线端子用接地线和接地体连接好，用绝缘把手将兆欧表相线接触被测量部位的引出端头上，稳定后，记录绝缘电阻值。拆离兆欧表相线，关兆欧表。...
