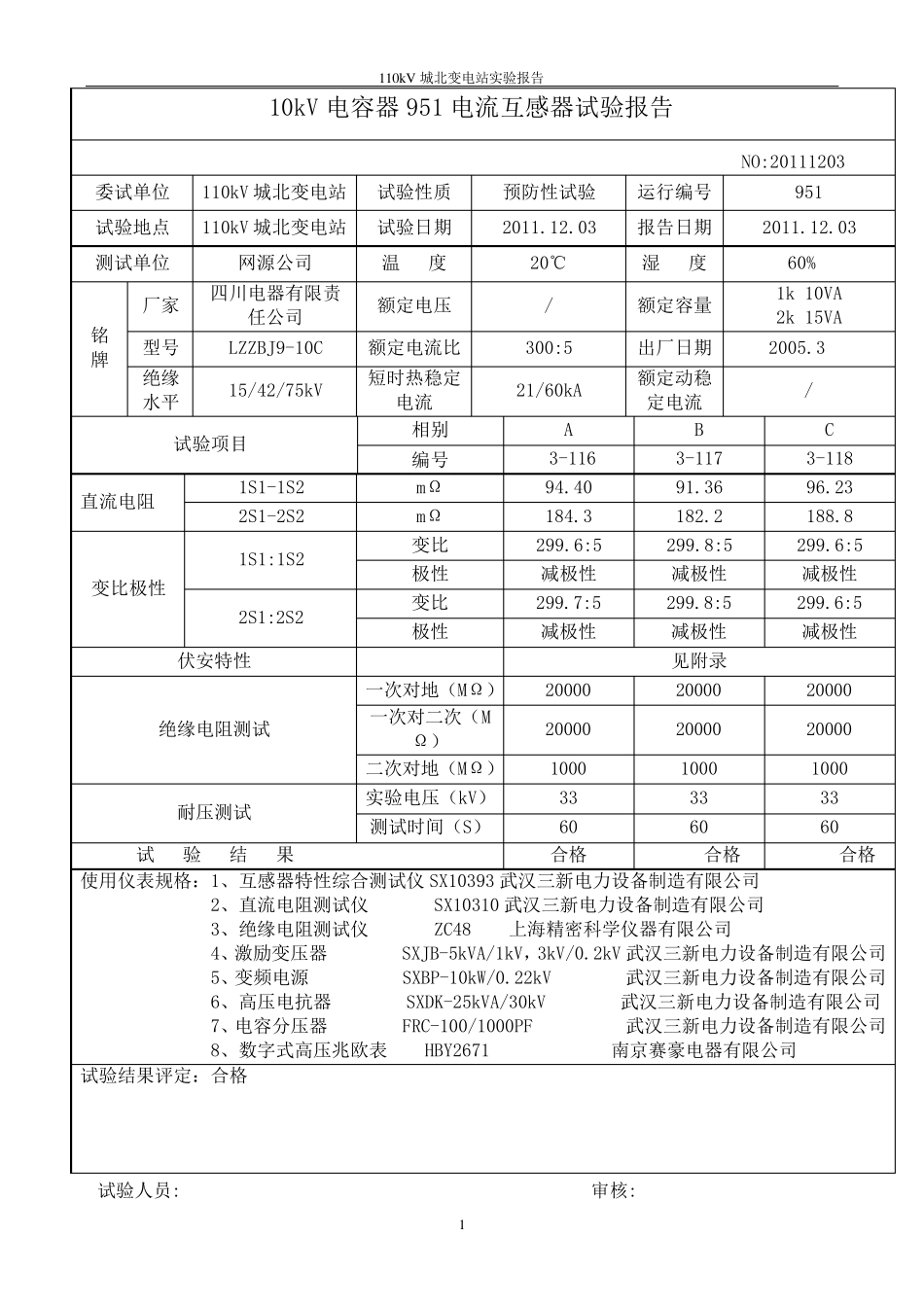

110kV 城北变电站实验报告 1 10kV 电容器951 电流互感器试验报告 NO:20111203 委试单位 110kV 城北变电站 试验性质 预防性试验 运行编号 951 试验地点 110kV 城北变电站 试验日期 2011.12.03 报告日期 2011.12.03 测试单位 网源公司 温 度 20℃ 湿 度 60% 铭 牌 厂家 四川电器有限责任公司 额定电压 / 额定容量 1k 10VA 2k 15VA 型号 LZZBJ9-10C 额定电流比 300:5 出厂日期 2005.3 绝缘水平 15/42/75kV 短时热稳定电流 21/60kA 额定动稳定电流 / 试验项目 相别 A B C 编号 3-116 3-117 3-118 直流电阻 1S1-1S2 mΩ 94.40 91.36 96.23 2S1-2S2 mΩ 184.3 182.2 188.8 变比极性 1S1:1S2 变比 299.6:5 299.8:5 299.6:5 极性 减极性 减极性 减极性 2S1:2S2 变比 299.7:5 299.8:5 299.6:5 极性 减极性 减极性 减极性 伏安特性 见附录 绝缘电阻测试 一次对地（MΩ） 20000 20000 20000 一次对二次（MΩ） 20000 20000 20000 二次对地（MΩ） 1000 1000 1000 耐压测试 实验电压（kV） 33 33 33 测试时间（S） 60 60 60 试 验 结 果 合格 合格 合格 使用仪表规格：1、互感器特性综合测试仪 SX10393 武汉三新电力设备制造有限公司 2、直流电阻测试仪 SX10310 武汉三新电力设备制造有限公司 3、绝缘电阻测试仪 ZC48 上海精密科学仪器有限公司 4、激励变压器 SXJB-5kVA/1kV，3kV/0.2kV 武汉三新电力设备制造有限公司 5、变频电源 SXBP-10kW/0.22kV 武汉三新电力设备制造有限公司 6、高压电抗器 SXDK-25kVA/30kV 武汉三新电力设备制造有限公司 7、电容分压器 FRC-100/1000PF 武汉三新电力设备制造有限公司 8、数字式高压兆欧表 HBY2671 南京赛豪电器有限公司 试验结果评定：合格 试验人员: 审核: 110kV 城北变电站实验报告 2 10kV 电容器951 断路器试验报告 委试单位 110kV 城北变电站 试验性质 预防性试验 运行编号 951 试验地点 110kV 城北变电站 试验日期 2011.12.03 报告日期 2011.12.03 测试单位 网源公司 温 度 19℃ 湿 度 60% 铭 牌 厂 家 四川电器有限责任公司 额定电压 12KV 额定电流 1250A 开 断 电 流 31.5KA 额定操作电压 220V 4 秒热稳定电流 / 型 号 ZN63A-12 防护等级 / 出厂日期 2005.4 试验项目 相别 A B C 分合闸 分...
