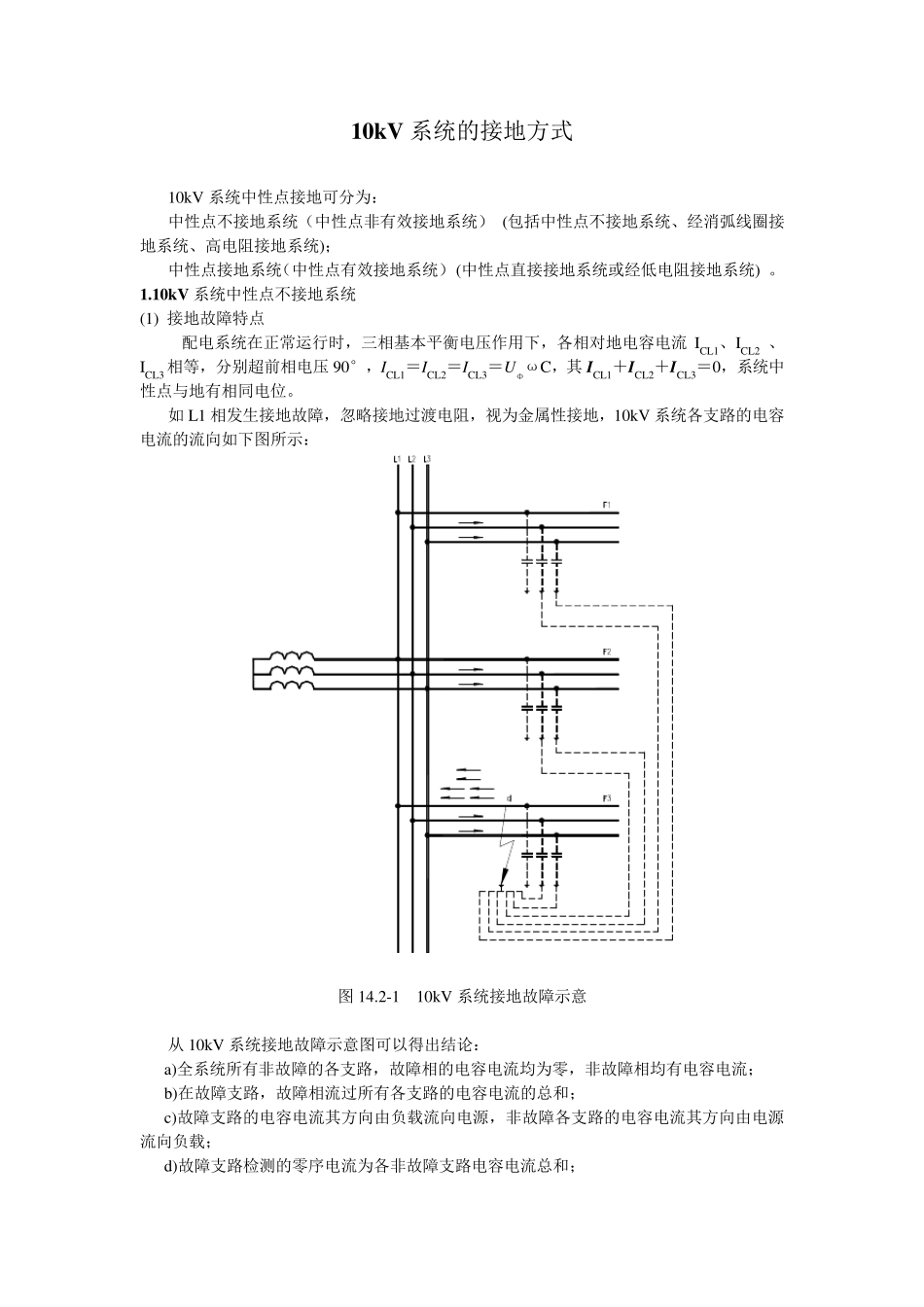

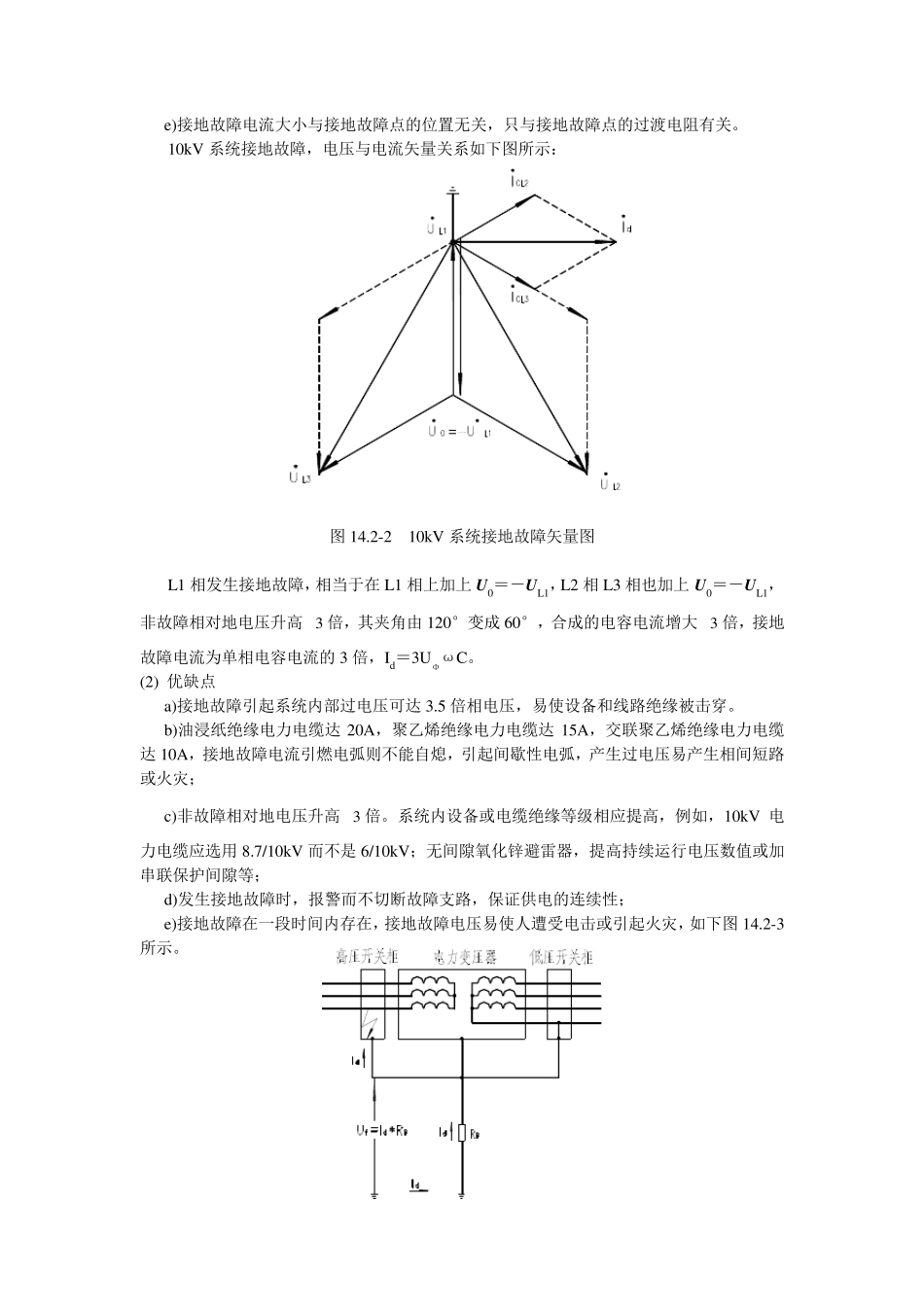

10kV 系统的接地方式 10kV 系统中性点接地可分为： 中性点不接地系统（中性点非有效接地系统） (包括中性点不接地系统、经消弧线圈接地系统、高电阻接地系统)； 中性点接地系统（中性点有效接地系统） (中性点直接接地系统或经低电阻接地系统) 。 1.10kV 系统中性点不接地系统 (1) 接地故障特点 配电系统在正常运行时，三相基本平衡电压作用下，各相对地电容电流ICL1、ICL2 、ICL3 相等，分别超前相电压90°，ICL1＝ICL2＝ICL3＝UΦωC，其 ICL1＋ICL2＋ICL3＝0，系统中性点与地有相同电位。 如 L1 相发生接地故障，忽略接地过渡电阻，视为金属性接地，10kV 系统各支路的电容电流的流向如下图所示： 图 14.2-1 10kV 系统接地故障示意 从 10kV 系统接地故障示意图可以得出结论： a)全系统所有非故障的各支路，故障相的电容电流均为零，非故障相均有电容电流； b)在故障支路，故障相流过所有各支路的电容电流的总和； c)故障支路的电容电流其方向由负载流向电源，非故障各支路的电容电流其方向由电源流向负载； d)故障支路检测的零序电流为各非故障支路电容电流总和； e)接地故障电流大小与接地故障点的位置无关，只与接地故障点的过渡电阻有关。 10kV 系统接地故障，电压与电流矢量关系如下图所示： 图14.2-2 10kV 系统接地故障矢量图 L1 相发生接地故障，相当于在L1 相上加上U0＝－UL1，L2 相L3 相也加上U0＝－UL1，非故障相对地电压升高3 倍，其夹角由120°变成 60°，合成的电容电流增大3 倍，接地故障电流为单相电容电流的3 倍，Id＝3UΦωC。 (2) 优缺点 a)接地故障引起系统内部过电压可达 3.5 倍相电压，易使设备和线路绝缘被击穿。 b)油浸纸绝缘电力电缆达 20A，聚乙烯绝缘电力电缆达 15A，交联聚乙烯绝缘电力电缆达 10A，接地故障电流引燃电弧则不能自熄，引起间歇性电弧，产生过电压易产生相间短路或火灾； c)非故障相对地电压升高3 倍。系统内设备或电缆绝缘等级相应提高，例如，10kV 电力电缆应选用 8.7/10kV 而不是 6/10kV；无间隙氧化锌避雷器，提高持续运行电压数值或加串联保护间隙等； d)发生接地故障时，报警而不切断故障支路，保证供电的连续性； e)接地故障在一段时间内存在，接地故障电压易使人遭受电击或引起火灾，如下图14.2-3 所示。 图 14.2-3 高 压 接 地 故 障 电 压 传 导 到 低 压 侧 系 统 内 发 生 接 地 故 障 时 的 ...
