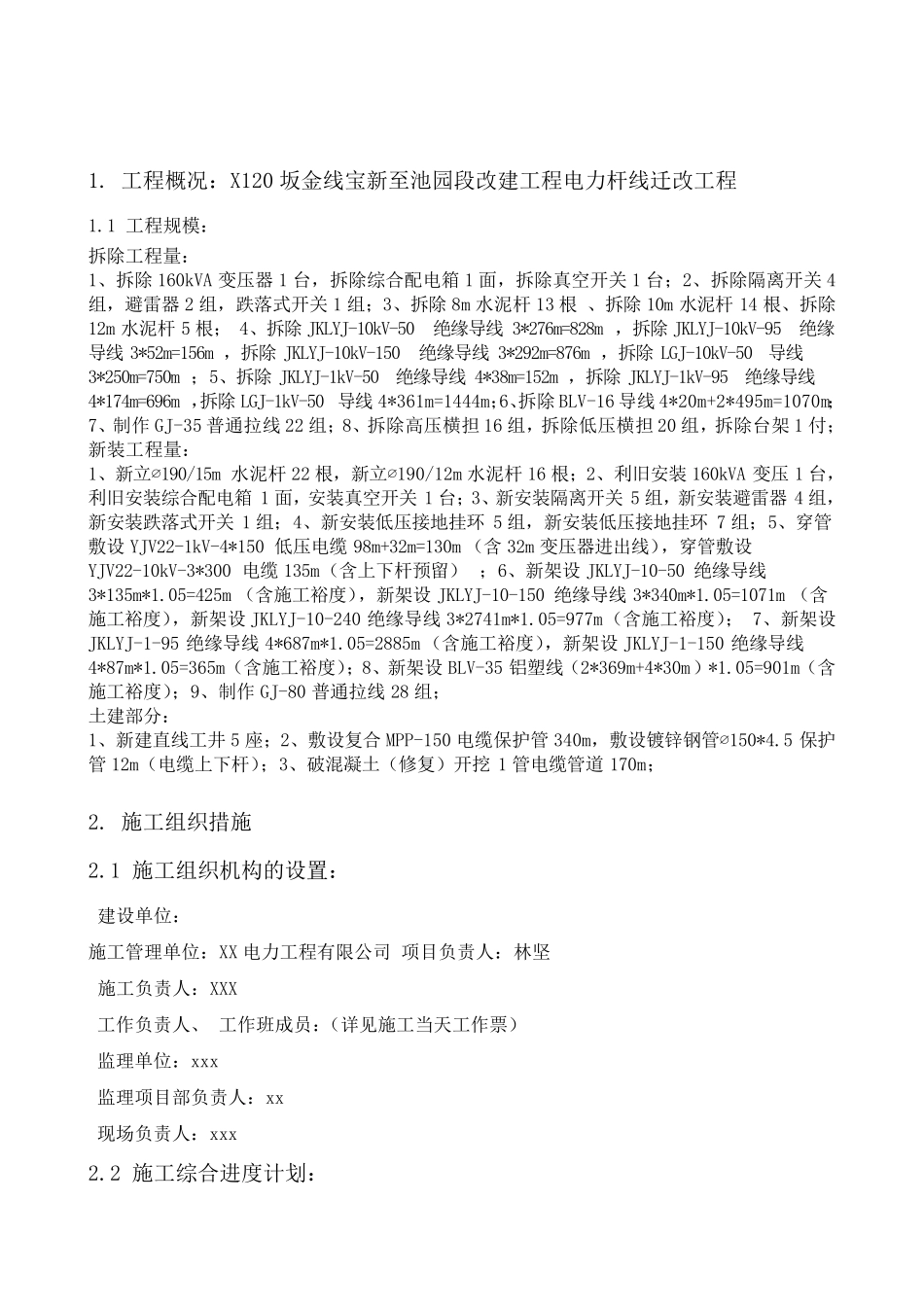

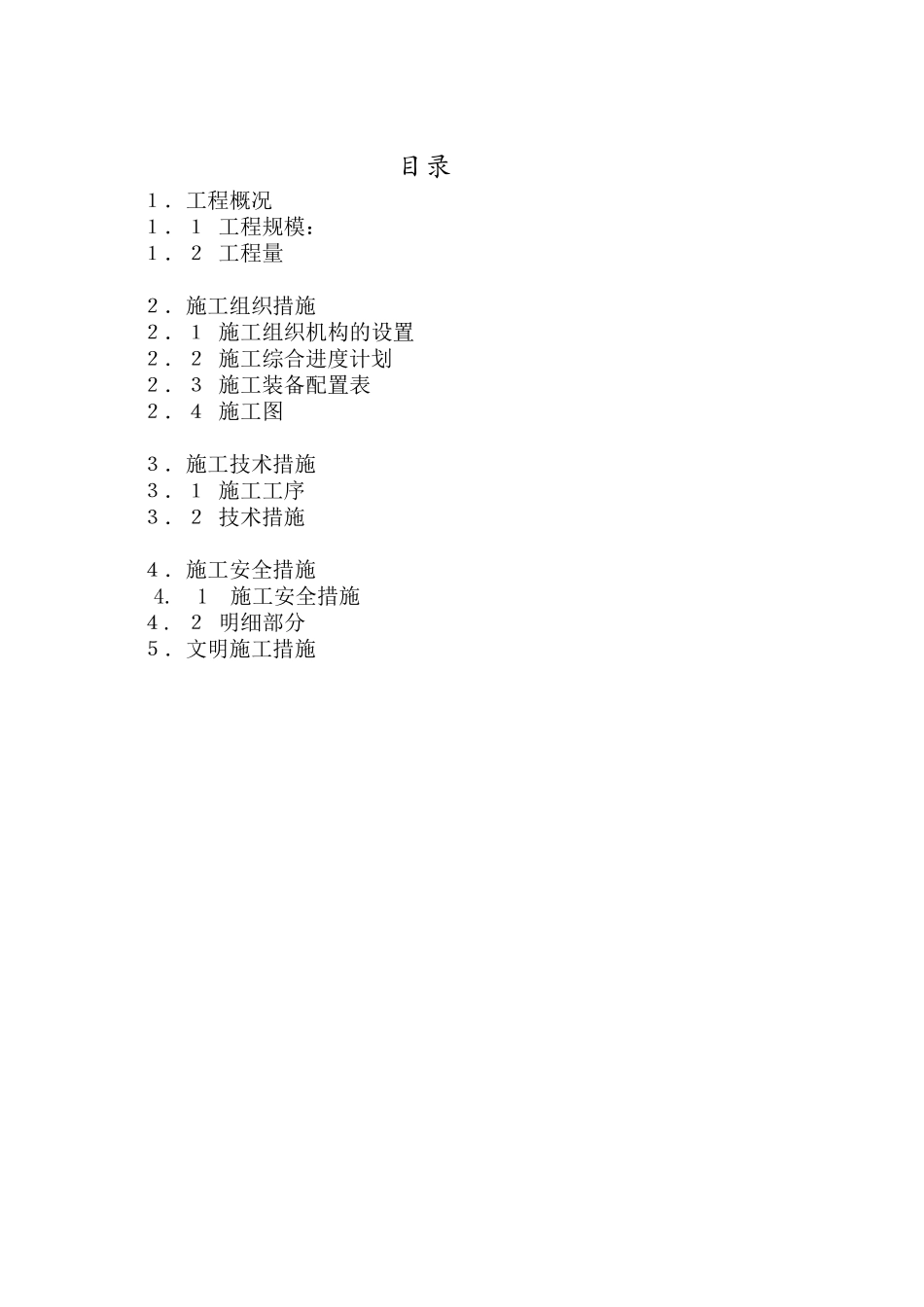

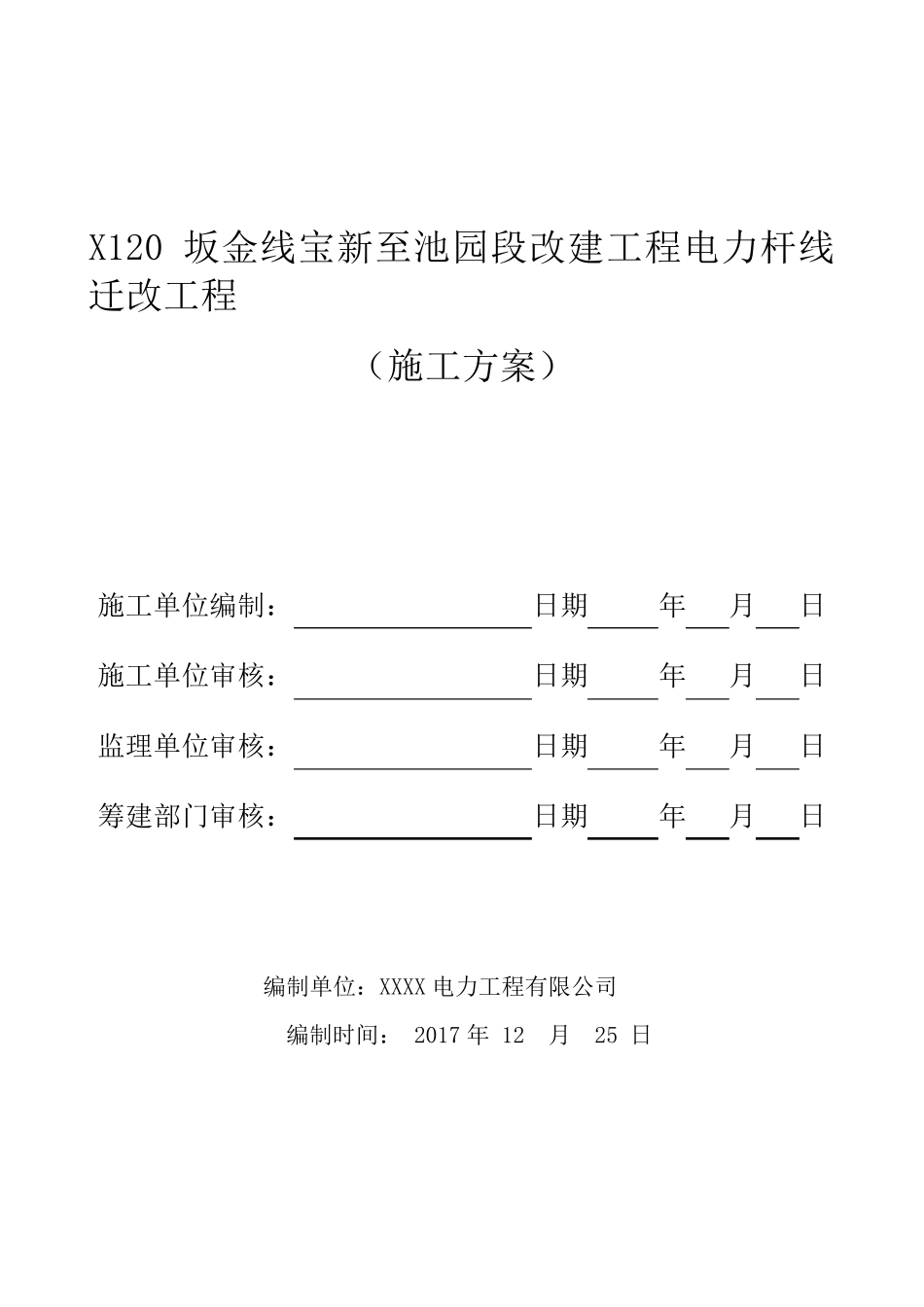

X120 坂金线宝新至池园段改建工程电力杆线迁改工程 （施工方案） 施工单位编制： 日期 年 月 日 施工单位审核： 日期 年 月 日 监理单位审核： 日期 年 月 日 筹建部门审核： 日期 年 月 日 编制单位：XXXX 电力工程有限公司 编制时间： 2017 年 12 月 25 日 目录 １．工程概况 １．１ 工程规模： １．２ 工程量 ２．施工组织措施 ２．１ 施工组织机构的设置 ２．２ 施工综合进度计划 ２．３ 施工装备配置表 ２．４ 施工图 ３．施工技术措施 ３．１ 施工工序 ３．２ 技术措施 ４．施工安全措施 4. 1 施工安全措施 ４. ２ 明细部分 ５．文明施工措施 1. 工程概况：X120 坂金线宝新至池园段改建工程电力杆线迁改工程 1.1 工程规模： 拆除工程量： 1、拆除160kVA 变压器 1 台，拆除综合配电箱 1 面，拆除真空开关 1 台；2、拆除隔离开关 4组，避雷器 2 组，跌落式开关 1 组；3、拆除8m 水泥杆13 根 、拆除10m 水泥杆14 根、拆除12m 水泥杆5 根； 4、拆除JKLYJ-10kV-50绝缘导线3*276m=828m ，拆除JKLYJ-10kV-95绝缘导线3*52m=156m ，拆除JKLYJ-10kV-150绝缘导线3*292m=876m ，拆除LGJ-10kV-50导线3*250m=750m ；5、拆除JKLYJ-1kV-50绝缘导线4*38m=152m ，拆除JKLYJ-1kV-95绝缘导线4*174m=696m ，拆除LGJ-1kV-50 导线4*361m=1444m；6、拆除BLV-16 导线4*20m+2*495m=1070m；7、制作 GJ-35 普通拉线22 组；8、拆除高压横担 16 组，拆除低压横担 20 组，拆除台架 1 付； 新装工程量： 1、新立∅ 190/15m 水泥杆22 根，新立∅ 190/12m 水泥杆16 根；2、利旧安装 160kVA 变压 1 台，利旧安装综合配电箱 1 面，安装真空开关 1 台；3、新安装隔离开关 5 组，新安装避雷器 4 组，新安装跌落式开关 1 组；4、新安装低压接地挂环 5 组，新安装低压接地挂环 7 组；5、穿管敷设 YJV22-1kV-4*150 低压电缆 98m+32m=130m （含 32m 变压器进出线），穿管敷设YJV22-10kV-3*300 电缆 135m（含上下杆预留） ；6、新架设 JKLYJ-10-50 绝缘导线3*135m*1.05=425m （含施工裕度），新架设 JKLYJ-10-150 绝缘导线3*340m*1.05=1071m （含施工裕度），新架设 JKLYJ-10-240 绝缘导线3*2741m*1.05=977m（含施工裕度）； 7、新架设JKLYJ-1-95 绝缘导线4*687m*1.05=2885m （含施工裕度），新架设 JKLYJ-1-150 绝缘导线4*87...
