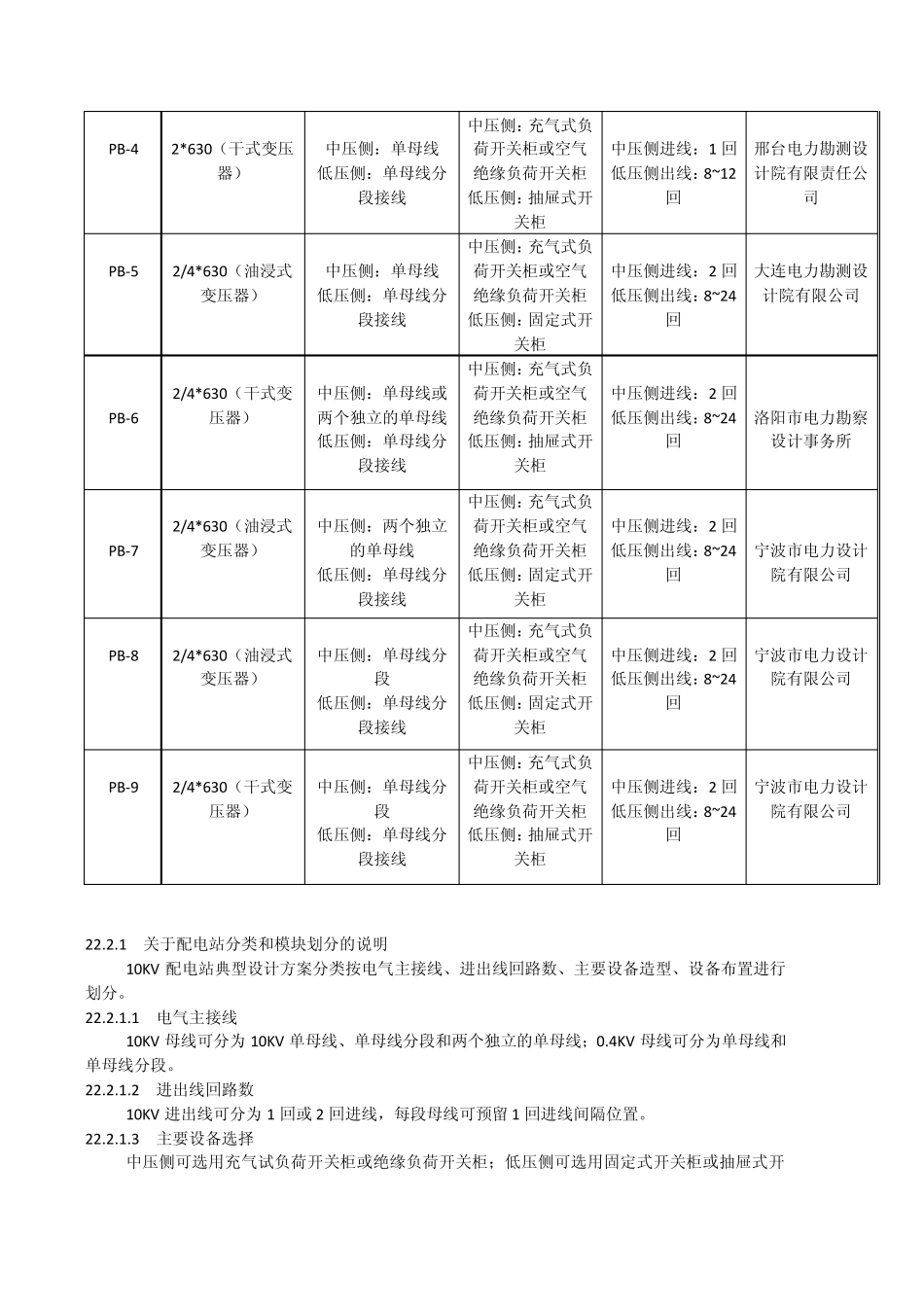

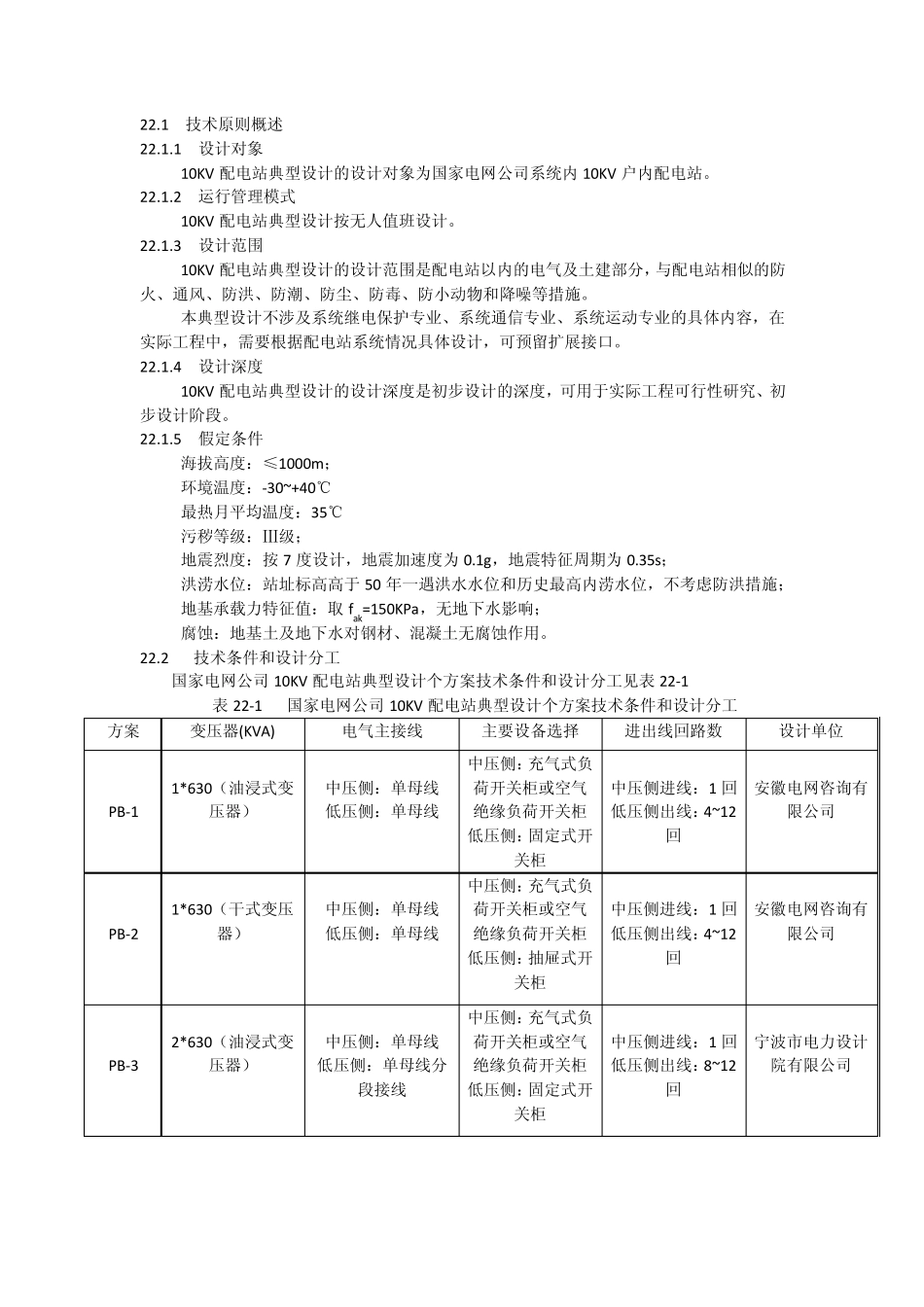

22.1 技术原则概述 22.1.1 设计对象 10KV 配电站典型设计的设计对象为国家电网公司系统内10KV 户内配电站。 22.1.2 运行管理模式 10KV 配电站典型设计按无人值班设计。 22.1.3 设计范围 10KV 配电站典型设计的设计范围是配电站以内的电气及土建部分，与配电站相似的防火、通风、防洪、防潮、防尘、防毒、防小动物和降噪等措施。 本典型设计不涉及系统继电保护专业、系统通信专业、系统运动专业的具体内容，在实际工程中，需要根据配电站系统情况具体设计，可预留扩展接口。 22.1.4 设计深度 10KV 配电站典型设计的设计深度是初步设计的深度，可用于实际工程可行性研究、初步设计阶段。 22.1.5 假定条件 海拔高度：≤1000m； 环境温度：-30~+40℃ 最热月平均温度：35℃ 污秽等级：Ⅲ级； 地震烈度：按7 度设计，地震加速度为0.1g，地震特征周期为0.35s； 洪涝水位：站址标高高于50 年一遇洪水水位和历史最高内涝水位，不考虑防洪措施； 地基承载力特征值：取 fak=150KPa，无地下水影响； 腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。 22.2 技术条件和设计分工 国家电网公司10KV 配电站典型设计个方案技术条件和设计分工见表 22-1 表 22-1 国家电网公司10KV 配电站典型设计个方案技术条件和设计分工 方案 变压器(KVA) 电气主接线 主要设备选择 进出线回路数 设计单位 PB-1 1*630（油浸式变压器） 中压侧：单母线 低压侧：单母线 中压侧：充气式负荷开关柜或空气绝缘负荷开关柜 低压侧：固定式开关柜 中压侧进线：1 回 低压侧出线：4~12回 安徽电网咨询有限公司 PB-2 1*630（干式变压器） 中压侧：单母线 低压侧：单母线 中压侧：充气式负荷开关柜或空气绝缘负荷开关柜 低压侧：抽屉式开关柜 中压侧进线：1 回 低压侧出线：4~12回 安徽电网咨询有限公司 PB-3 2*630（油浸式变压器） 中压侧：单母线 低压侧：单母线分段接线 中压侧：充气式负荷开关柜或空气绝缘负荷开关柜 低压侧：固定式开关柜 中压侧进线：1 回 低压侧出线：8~12回 宁波市电力设计院有限公司 PB-4 2*630（干式变压器） 中压侧：单母线 低压侧：单母线分段接线 中压侧：充气式负荷开关柜或空气绝缘负荷开关柜 低压侧：抽屉式开关柜 中压侧进线：1 回 低压侧出线：8~12回 邢台电力勘测设计院有限责任公司 PB-5 2/4*630（油浸式变压器） 中压侧：单母线 低压侧：单母线分段接线 中压...
