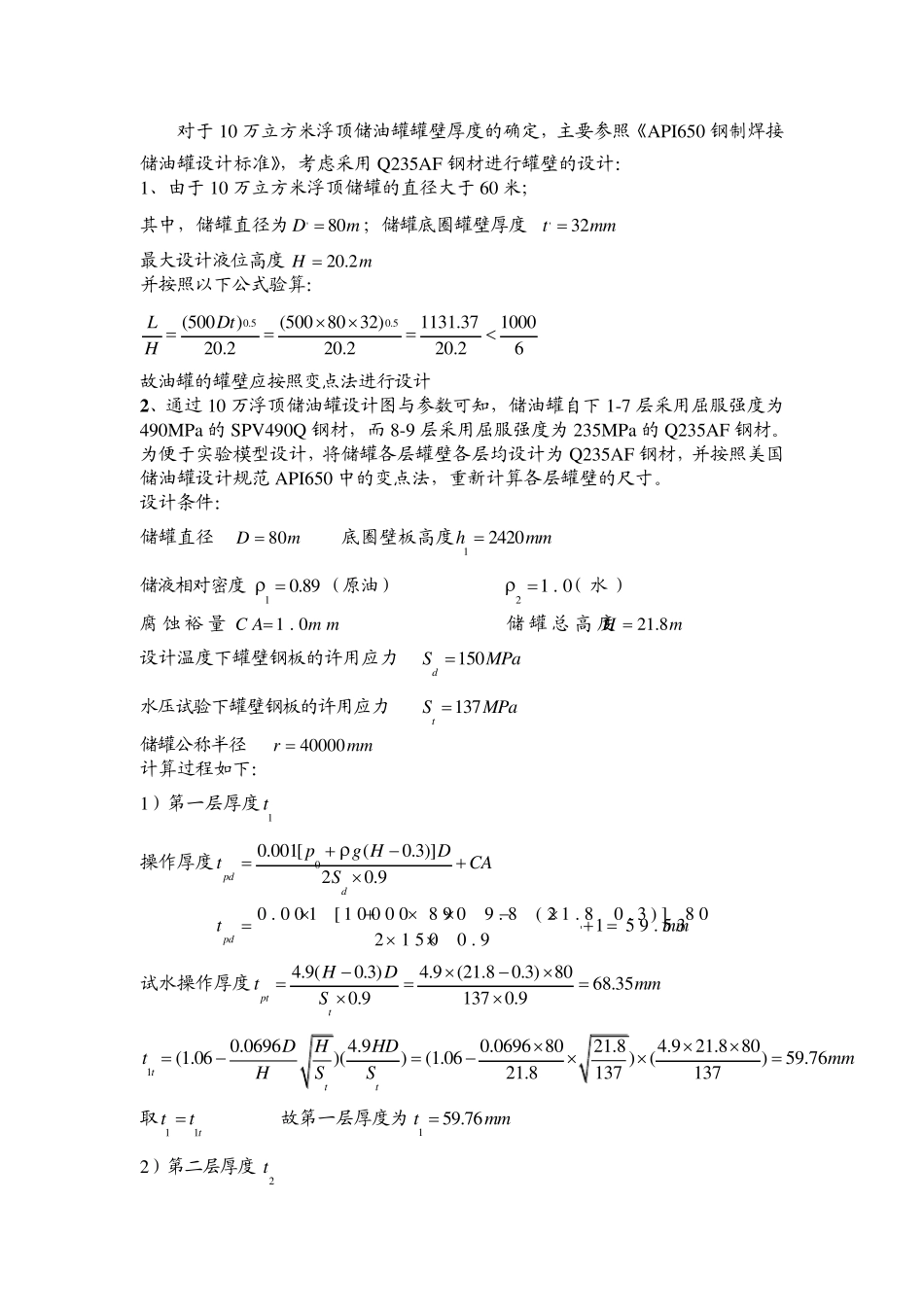

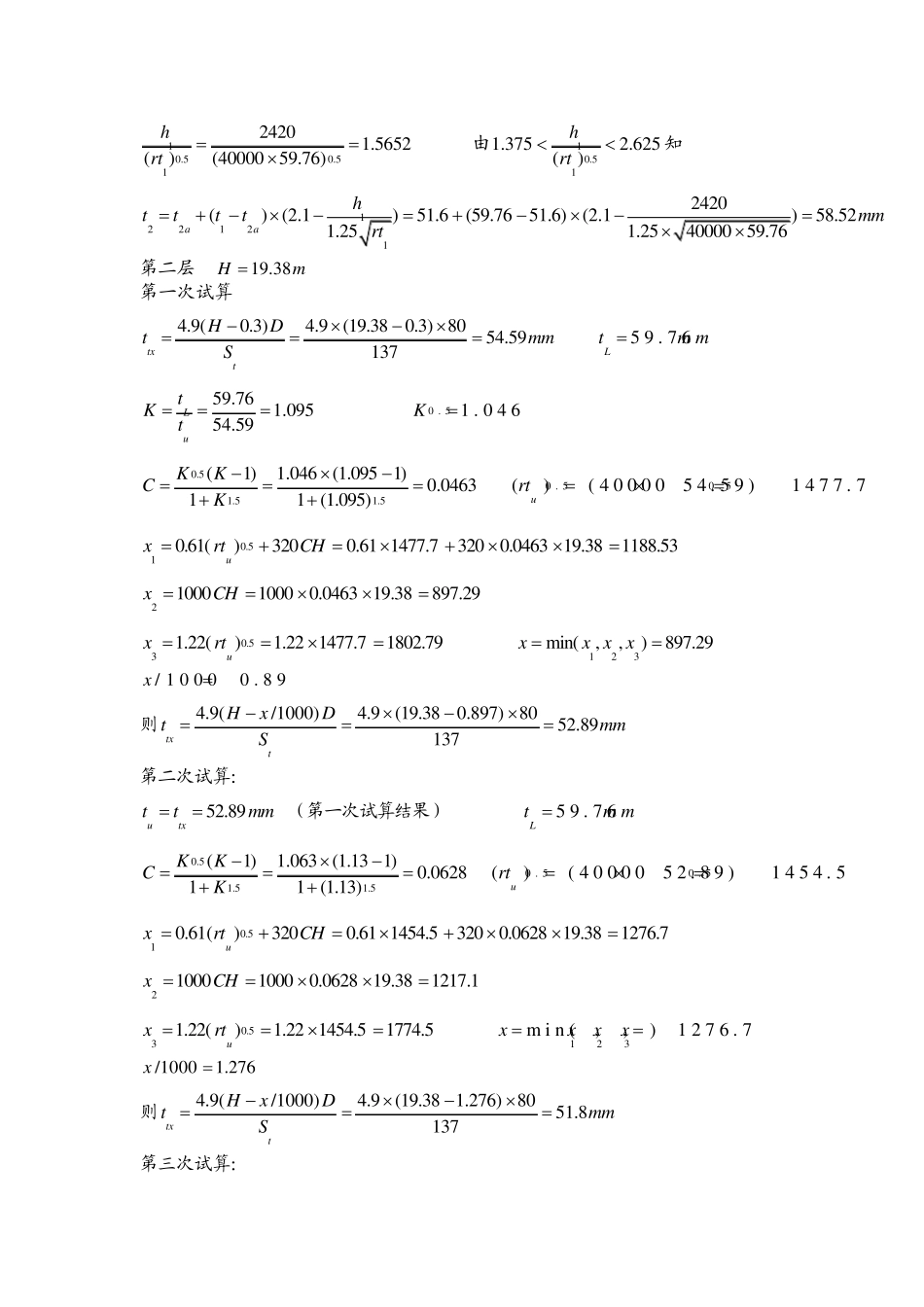

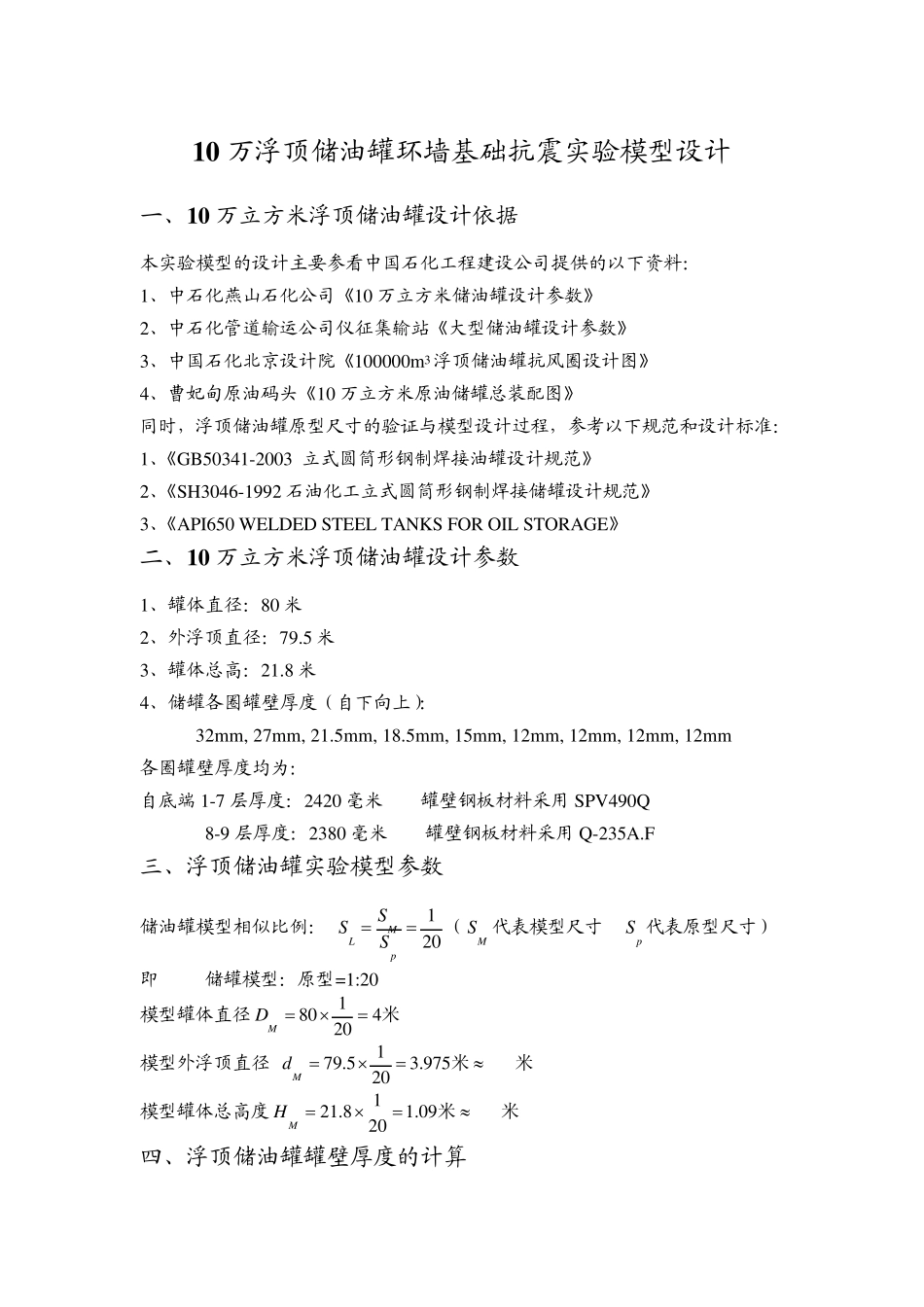

1 0 万浮顶储油罐环墙基础抗震实验模型设计 一、1 0 万立方米浮顶储油罐设计依据 本实验模型的设计主要参看中国石化工程建设公司提供的以下资料： 1、中石化燕山石化公司《10 万立方米储油罐设计参数》 2、中石化管道输运公司仪征集输站《大型储油罐设计参数》 3、中国石化北京设计院《100000m3 浮顶储油罐抗风圈设计图》 4、曹妃甸原油码头《10 万立方米原油储罐总装配图》 同时，浮顶储油罐原型尺寸的验证与模型设计过程，参考以下规范和设计标准： 1、《GB50341-2003 立式圆筒形钢制焊接油罐设计规范》 2、《SH3046-1992 石油化工立式圆筒形钢制焊接储罐设计规范》 3、《API650 WELDED STEEL TANKS FOR OIL STORAGE》 二、1 0 万立方米浮顶储油罐设计参数 1、罐体直径：80 米 2、外浮顶直径：79.5 米 3、罐体总高：21.8 米 4、储罐各圈罐壁厚度（自下向上）： 32mm, 27mm, 21.5mm, 18.5mm, 15mm, 12mm, 12mm, 12mm, 12mm 各圈罐壁厚度均为： 自底端 1-7 层厚度：2420 毫米 罐壁钢板材料采用 SPV490Q 8-9 层厚度：2380 毫米 罐壁钢板材料采用 Q-235A.F 三、浮顶储油罐实验模型参数 储油罐模型相似比例： 120MLpSSS（MS 代表模型尺寸 pS 代表原型尺寸） 即 储罐模型：原型=1:20 模型罐体直径180420MD 米 模型外浮顶直径 179.53.97520Md 米3.9米 模型罐体总高度121.81.0920MH米1.1米 四、浮顶储油罐罐壁厚度的计算 对于10 万立方米浮顶储油罐罐壁厚度的确定，主要参照《API650 钢制焊接储油罐设计标准》，考虑采用Q235AF 钢材进行罐壁的设计： 1、由于10 万立方米浮顶储罐的直径大于60 米； 其中，储罐直径为'80Dm；储罐底圈罐壁厚度 '32tmm 最大设计液位高度20.2Hm 并按照以下公式验算： 0.50.5(500)(500 80 32)1131.37100020.220.220.26LDtH 故油罐的罐壁应按照变点法进行设计 2、通过 10 万浮顶储油罐设计图与参数可知，储油罐自下 1-7 层采用屈服强度为490MPa 的SPV490Q 钢材，而 8-9 层采用屈服强度为 235MPa 的Q235AF 钢材。为便于实验模型设计，将储罐各层罐壁各层均设计为 Q235AF 钢材，并按照美国储油罐设计规范 API650 中的变点法，重新计算各层罐壁的尺寸。 设计条件： 储罐直径 80Dm 底圈壁板高度12420hmm 储液相对密度10.89 （原油） 21 . 0 （ 水 ）...
