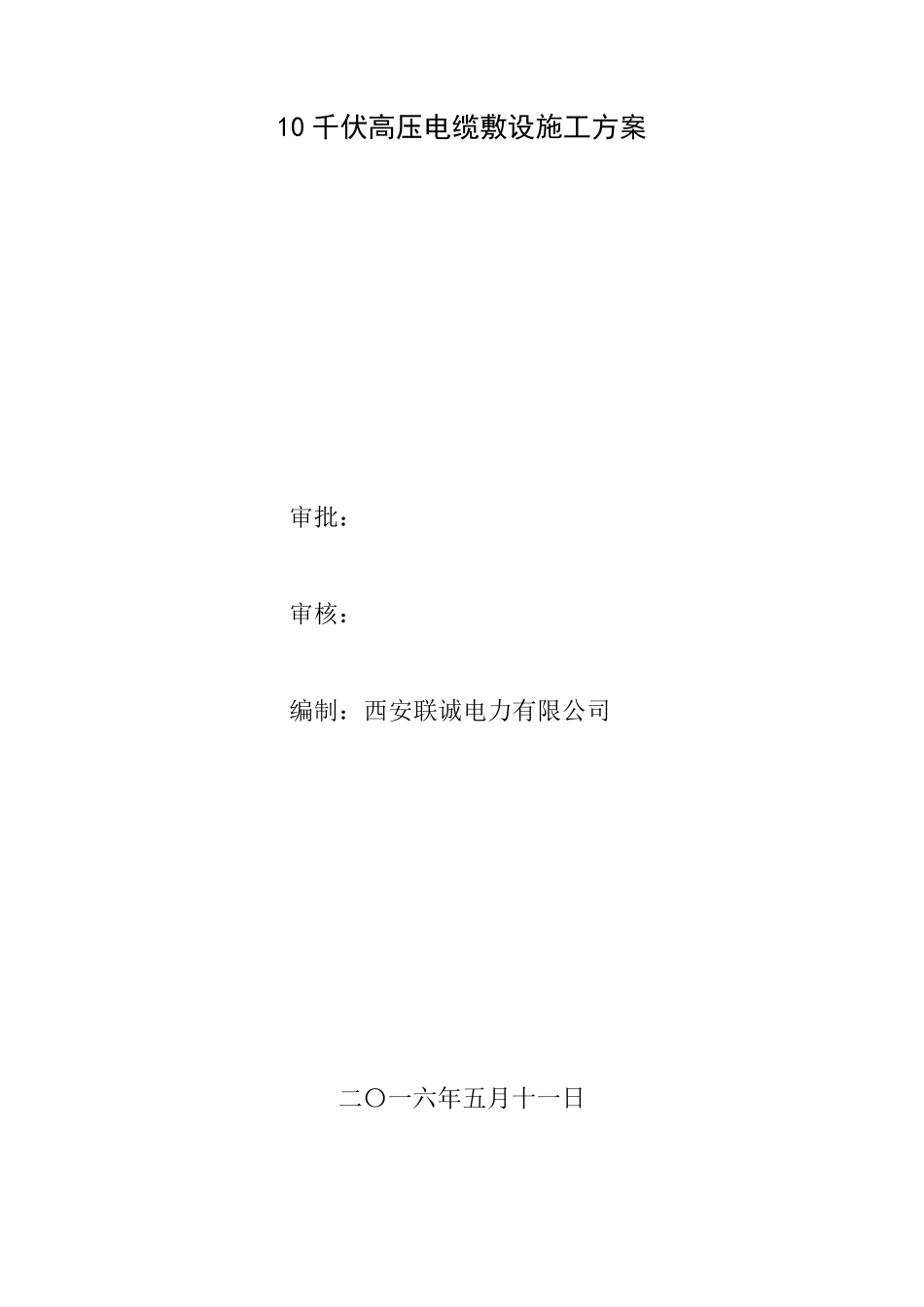

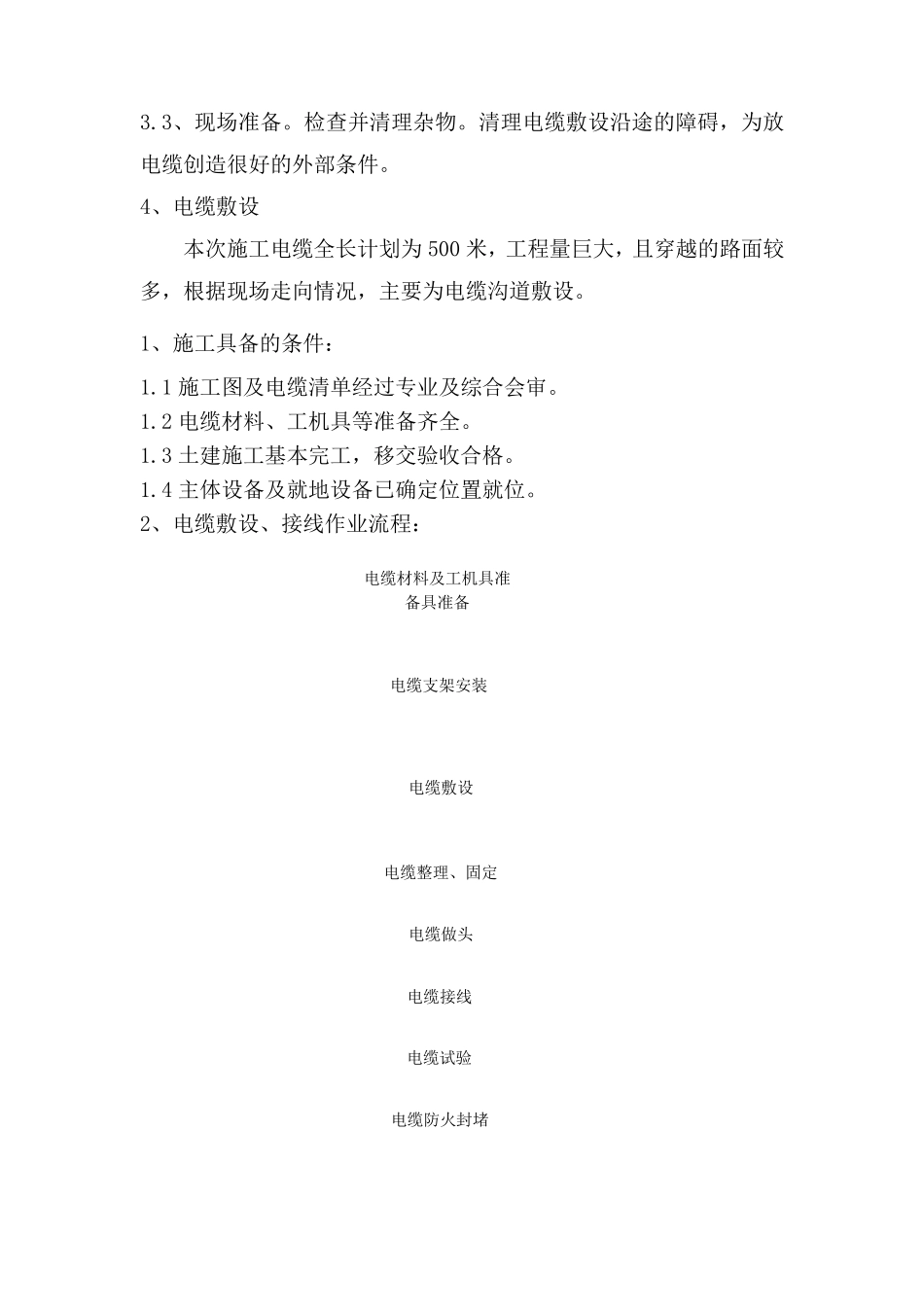

10 千伏高压电缆敷设施工方案 审批: 审核: 编制:西安联诚电力有限公司 二〇一六年五月十一日 一、 施工内容 电缆型号为10kV 恺装3*240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。全长计划500 米,电缆敷设完毕后,首端取自现场10KV 架空线路杆式高压断路器下口,末端接入高压电缆分界箱式高压开关柜,提供两台箱式变压器的负荷,所有电缆头压接完毕经过试验后通电运行。 二、 电缆走向 本次电缆敷设走向依据现场外线图制定。根据现场实际勘察为准,基本走向为变电站——1 号钢管塔下。 三、电缆敷设 1、电缆敷设工艺流程图如下: 2、电缆进场检查验收: 电缆进场后,必须对电缆进行详细的检查验收,检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。 3、电缆敷设准备 3.1、技术准备。认真研究电气施工图,掌握电缆的分布走向情况,在过路面、转弯等管道交叉处进行详细勘察。 3.2、人员、机具准备。敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安 排 ,提前做 好 人员的准备工作 ,保证敷设电缆时 人员满 足 施工要求 ,同 时 对进场人员进行安 全技术培 训 。施工电缆前准备充 分敷设电缆用 的机具,如电缆放 线架、绞 磨 、电缆滑 轮 、通讯 联 络 工具等。 电缆进场检查验收 电缆敷设准备 电缆敷设固 定 电缆头制作 安 装 电缆 标识 3.3、现场准备。检查并清理杂物。清理电缆敷设沿途的障碍,为放电缆创造很好的外部条件。 4、电缆敷设 本次施工电缆全长计划为 500 米,工程量巨大,且穿越的路面较多,根据现场走向情况,主要为电缆沟道敷设。 1、施工具备的条件: 1.1 施工图及电缆清单经过专业及综合会审。 1.2 电缆材料、工机具等准备齐全。 1.3 土建施工基本完工,移交验收合格。 1.4 主体设备及就地设备已确定位置就位。 2、电缆敷设、接线作业流程: 电缆材料及工机具准备具准备 电缆支架安装 电缆敷设 电缆做头 电缆接线 电缆整理、固定 电缆试验 电缆防火封堵 3、施工程序和方法: 1) 电缆牵引头及网套 本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相结合的敷设方法。在电缆盘展放、电缆路径直线段和转弯不急的部分,考虑采用电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂家加工有牵引头,牵引绳直接挂在牵引头上;如果电缆端部没预制牵引头,即用电缆网套套在电...
