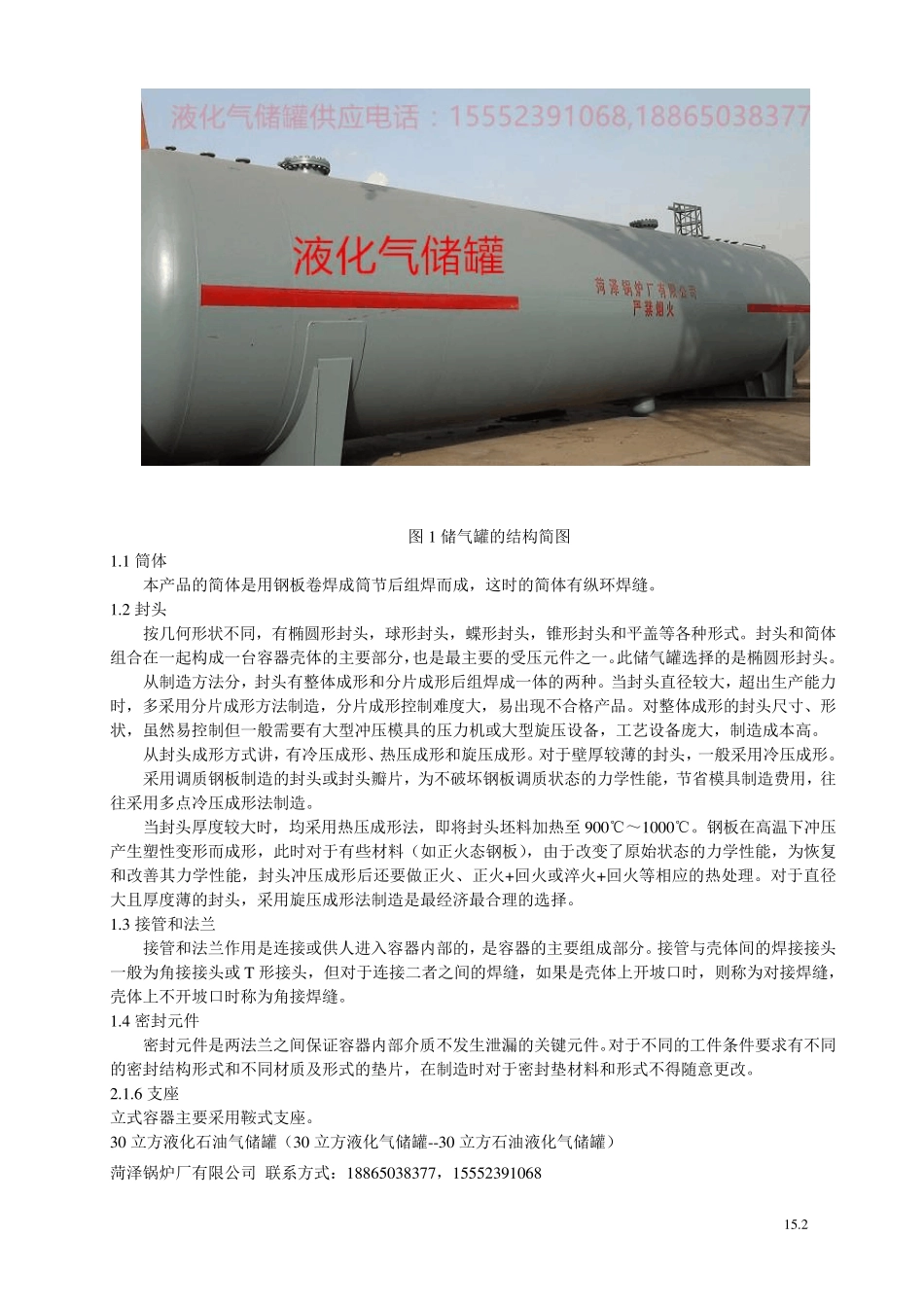

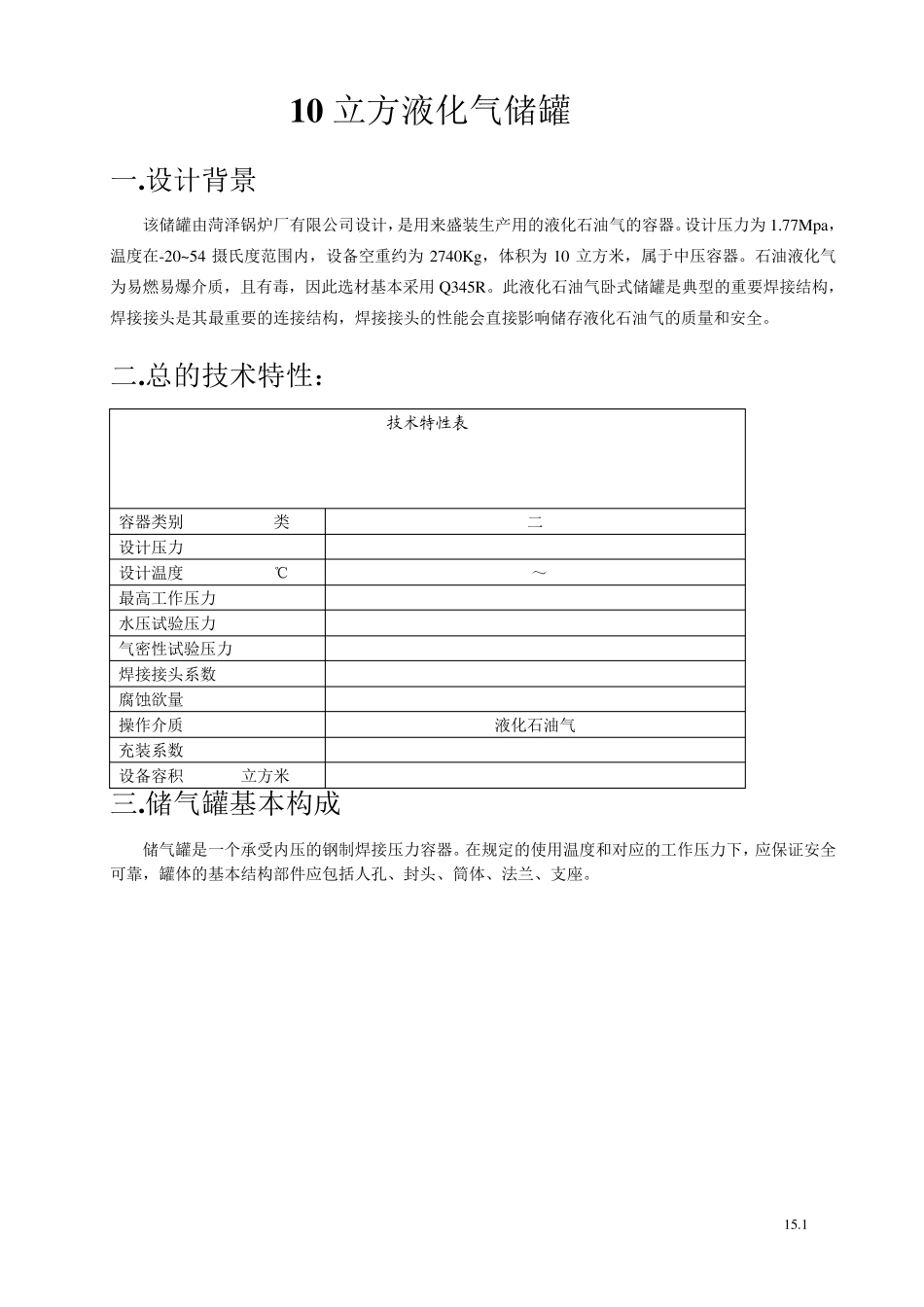

15.1 1 0 立方液化气储罐 一.设计背景 该储罐由菏泽锅炉厂有限公司设计，是用来盛装生产用的液化石油气的容器。设计压力为 1.77Mpa，温度在-20~54 摄氏度范围内，设备空重约为 2740Kg，体积为 10 立方米，属于中压容器。石油液化气为易燃易爆介质，且有毒，因此选材基本采用 Q345R。此液化石油气卧式储罐是典型的重要焊接结构，焊接接头是其最重要的连接结构，焊接接头的性能会直接影响储存液化石油气的质量和安全。 二.总的技术特性： 技术特性表 容器类别 类 二 设计压力 MPa 1.77 设计温度 ℃ -19～54 最高工作压力 MPa 1.77 水压试验压力 MPa 2.25 气密性试验压力 MPa 1.77 焊接接头系数 1 腐蚀欲量 mm 1 操作介质 液化石油气 充装系数 0.9 设备容积 立方米 10 三.储气罐基本构成 储气罐是一个承受内压的钢制焊接压力容器。在规定的使用温度和对应的工作压力下，应保证安全可靠，罐体的基本结构部件应包括人孔、封头、筒体、法兰、支座。 15.2 图 1 储气罐的结构简图 1.1 筒体 本产品的简体是用钢板卷焊成筒节后组焊而成，这时的简体有纵环焊缝。 1.2 封头 按几何形状不同，有椭圆形封头，球形封头，蝶形封头，锥形封头和平盖等各种形式。封头和简体组合在一起构成一台容器壳体的主要部分，也是最主要的受压元件之一。此储气罐选择的是椭圆形封头。 从制造方法分，封头有整体成形和分片成形后组焊成一体的两种。当封头直径较大，超出生产能力时，多采用分片成形方法制造，分片成形控制难度大，易出现不合格产品。对整体成形的封头尺寸、形状，虽然易控制但一般需要有大型冲压模具的压力机或大型旋压设备，工艺设备庞大，制造成本高。 从封头成形方式讲，有冷压成形、热压成形和旋压成形。对于壁厚较薄的封头，一般采用冷压成形。 采用调质钢板制造的封头或封头瓣片，为不破坏钢板调质状态的力学性能，节省模具制造费用，往往采用多点冷压成形法制造。 当封头厚度较大时，均采用热压成形法，即将封头坯料加热至900℃～1000℃。钢板在高温下冲压产生塑性变形而成形，此时对于有些材料（如正火态钢板），由于改变了原始状态的力学性能，为恢复和改善其力学性能，封头冲压成形后还要做正火、正火+回火或淬火+回火等相应的热处理。对于直径大且厚度薄的封头，采用旋压成形法制造是最经济最合理的选择。 1.3 接管和法兰 接管和法兰作用是连接或供人进入容器内部的，是容器的主要组成...
