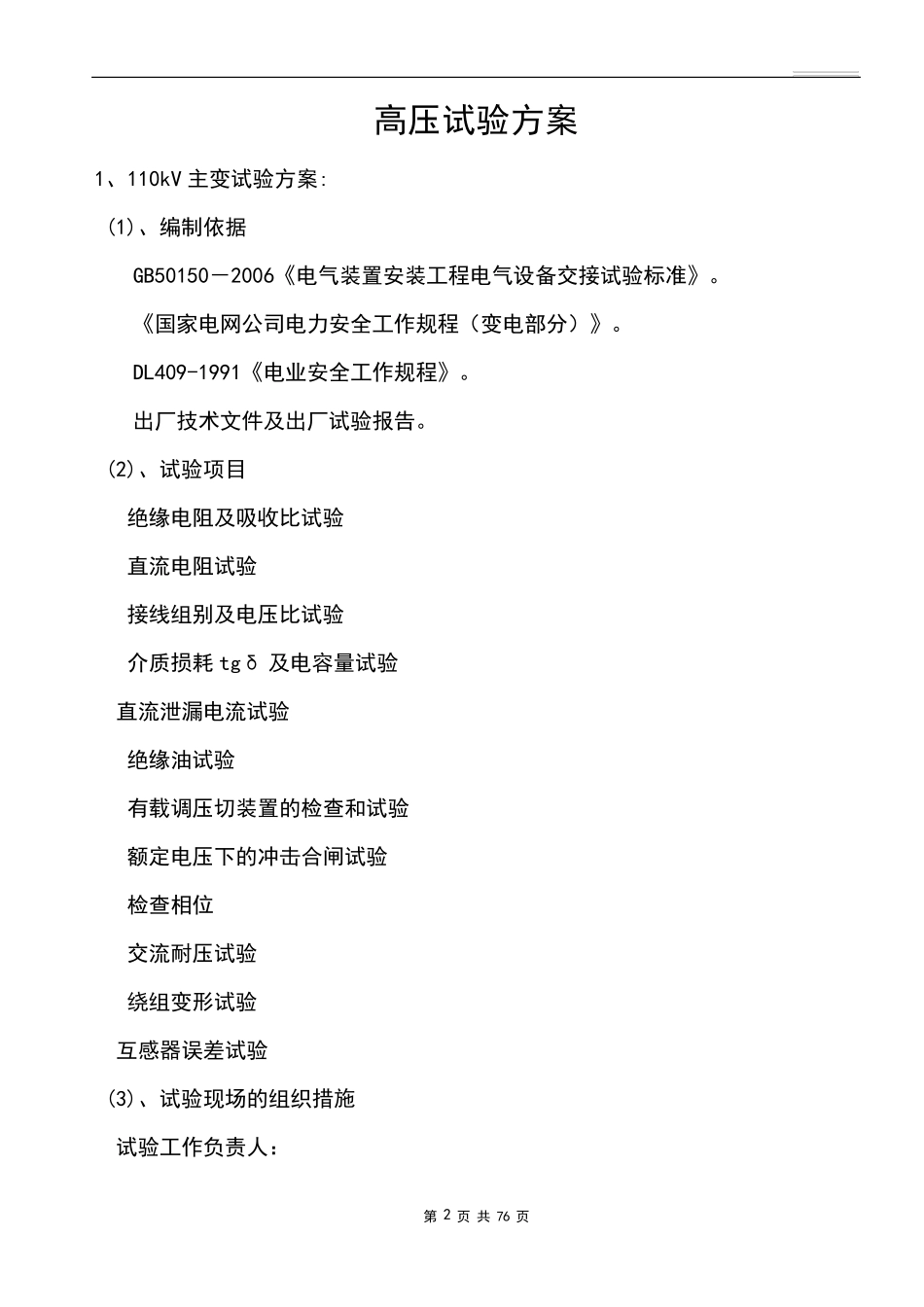

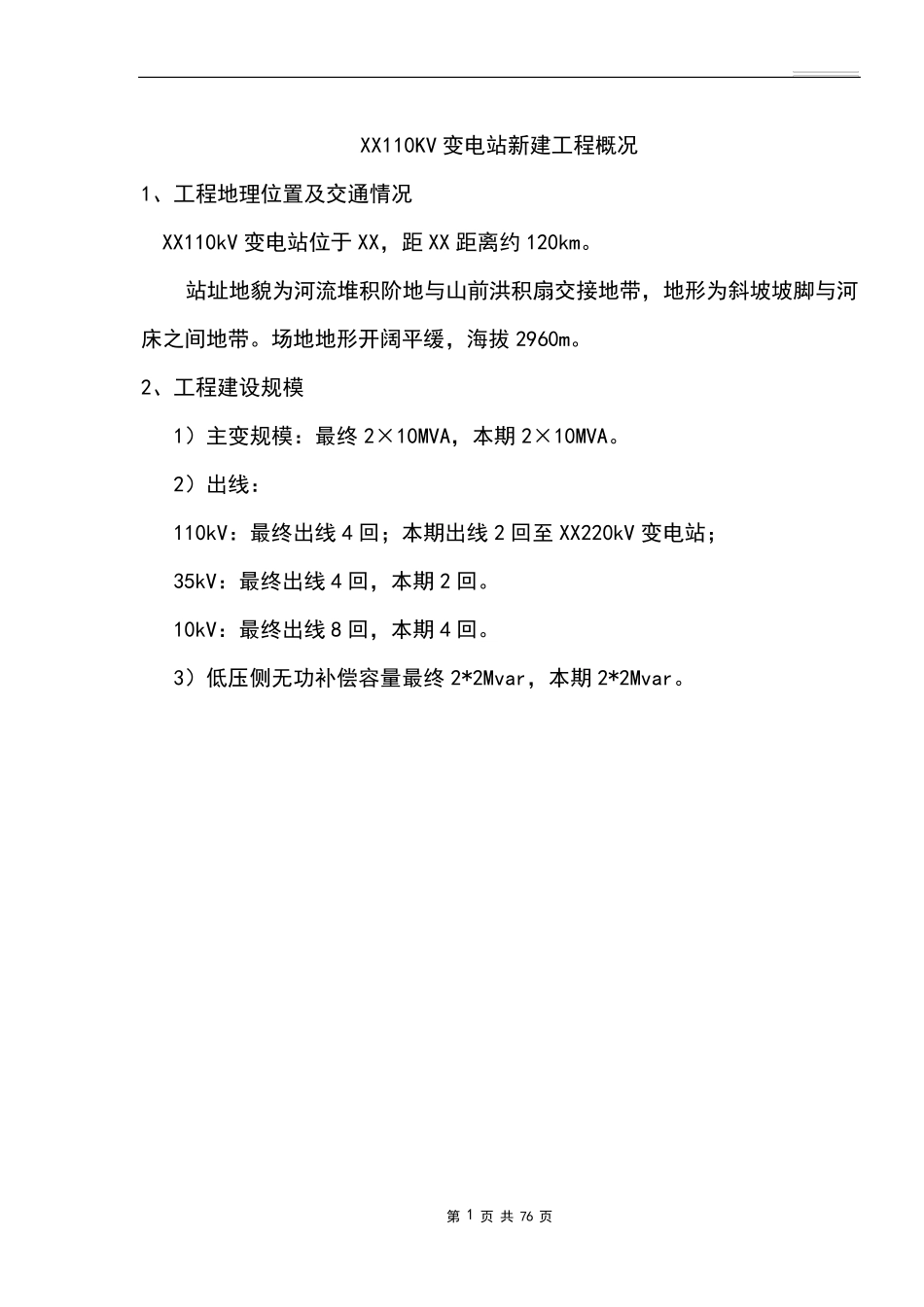

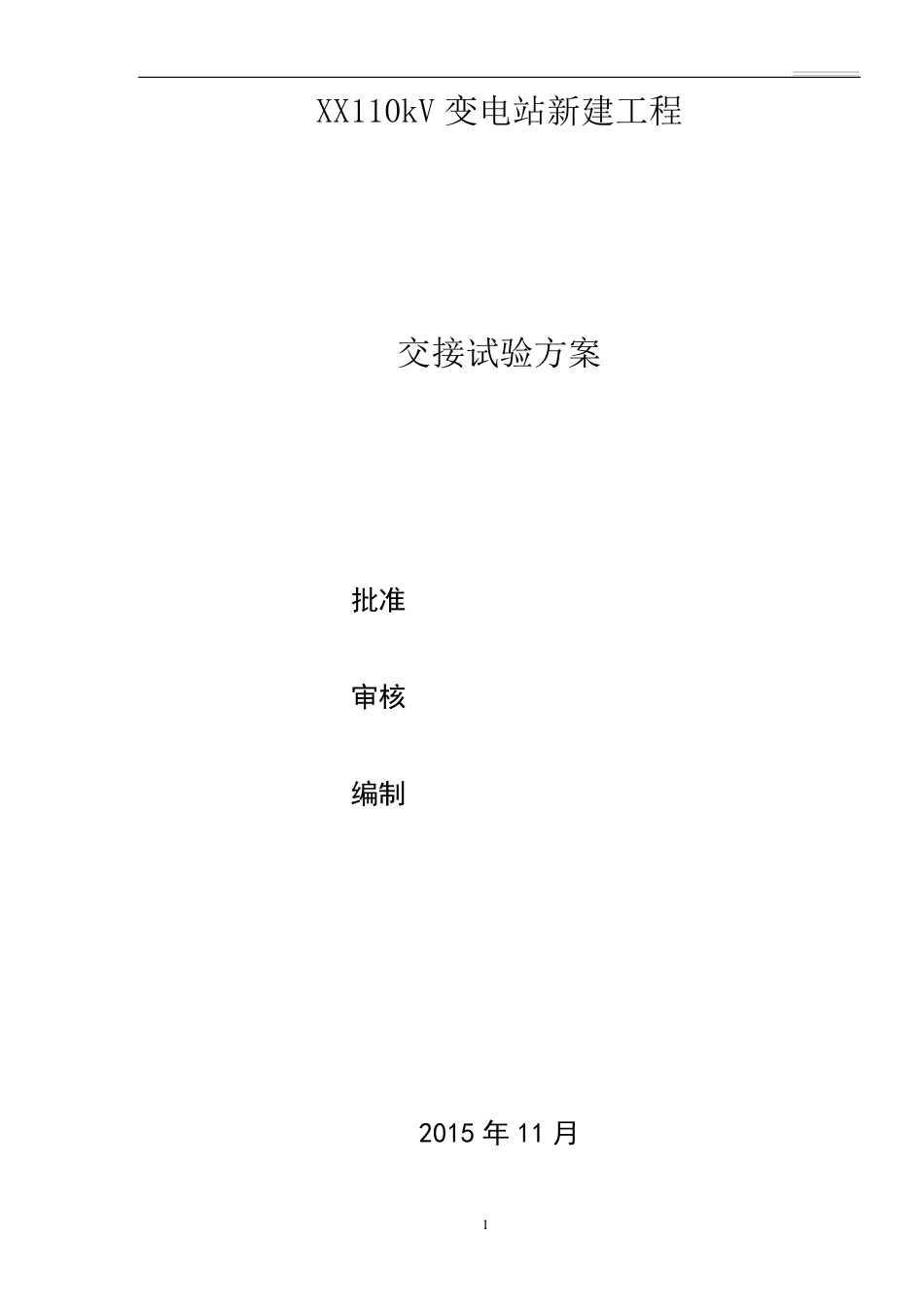

1 XX110kV 变电站新建工程 交接试验方案 批准 审核 编制 2015 年 11 月 第 1 页 共 76 页 XX110KV 变电站新建工程概况 1、工程地理位置及交通情况 XX110kV 变电站位于XX，距XX 距离约120km。 站址地貌为河流堆积阶地与山前洪积扇交接地带，地形为斜坡坡脚与河床之间地带。场地地形开阔平缓，海拔2960m。 2、工程建设规模 1）主变规模：最终2×10MVA，本期 2×10MVA。 2）出线： 110kV：最终出线 4 回；本期出线 2 回至 XX220kV 变电站； 35kV：最终出线 4 回，本期 2 回。 10kV：最终出线 8 回，本期 4 回。 3）低压侧无功补偿容量最终2*2Mvar，本期 2*2Mvar。 第 2 页 共 76 页 高压试验方案 1、110kV 主变试验方案: (1)、编制依据 GB50150－2006《电气装置安装工程电气设备交接试验标准》。 《国家电网公司电力安全工作规程（变电部分）》。 DL409-1991《电业安全工作规程》。 出厂技术文件及出厂试验报告。 (2)、试验项目 绝缘电阻及吸收比试验 直流电阻试验 接线组别及电压比试验 介质损耗tgδ 及电容量试验 直流泄漏电流试验 绝缘油试验 有载调压切装置的检查和试验 额定电压下的冲击合闸试验 检查相位 交流耐压试验 绕组变形试验 互感器误差试验 (3)、试验现场的组织措施 试验工作负责人： 第 3 页 共 76 页 负 责 标 准 化 作 业 指 导 书 的 编 写 和 执 行 以 及 现 场 工 作 的 组 织 协 调 问 题 ； 试 验 安 全 负 责 人 ： 负 责 试 验 现 场 及 周 围 的 安 全 监 督 ； 试 验 技 术 负 责 人 ： 负 责 试 验 现 场 的 技 术 问 题 ； (4)、 试 验 现 场 的 技 术 措 施 变 压 器 油 试 验 合 格 后 ， 方 可 进 行 试 验 。 断 开 三 侧 套 管 与 引 流 线 的 连 接 ， 并 将 拆 除 后 的 引 流 线 用 绳 索 固 定 好 ， 引 流 线与 套 管 的 距 离 应 满 足 试 验 要 求 ， 不 得 少 于 5 米 。 电 流 互 感 器 二 次 严 禁 开 路 。 套 管 试 验 后 末 屏 接 地 必 须 恢 复 。 试 验 完 毕 或 变 更 接 线 ， 应 严 格 按 照 停 电 、 验 电 、 充 分 放 电 、 挂 地 线 的 顺 序 进 行 ，以 防 电 击 伤 ...
