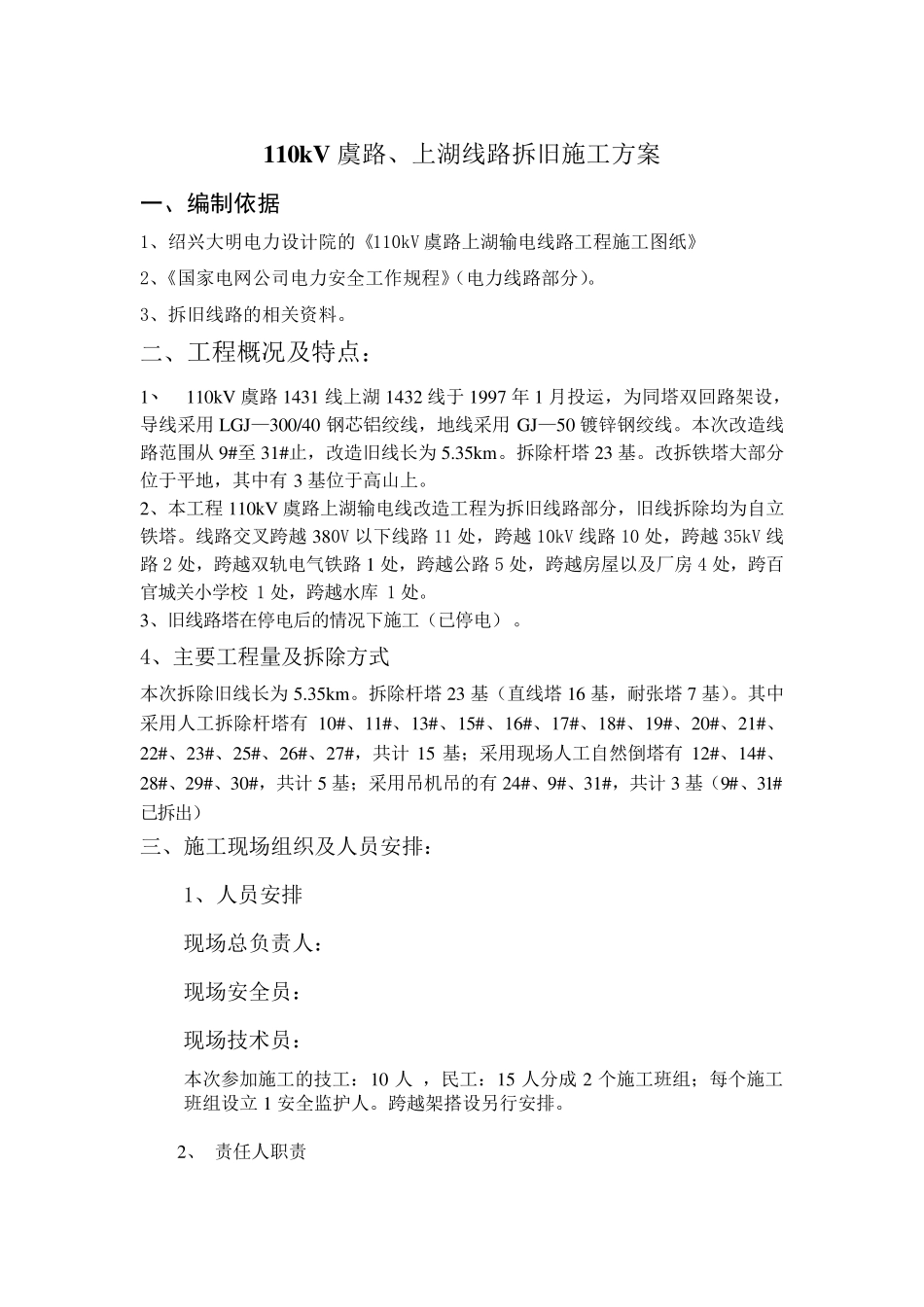

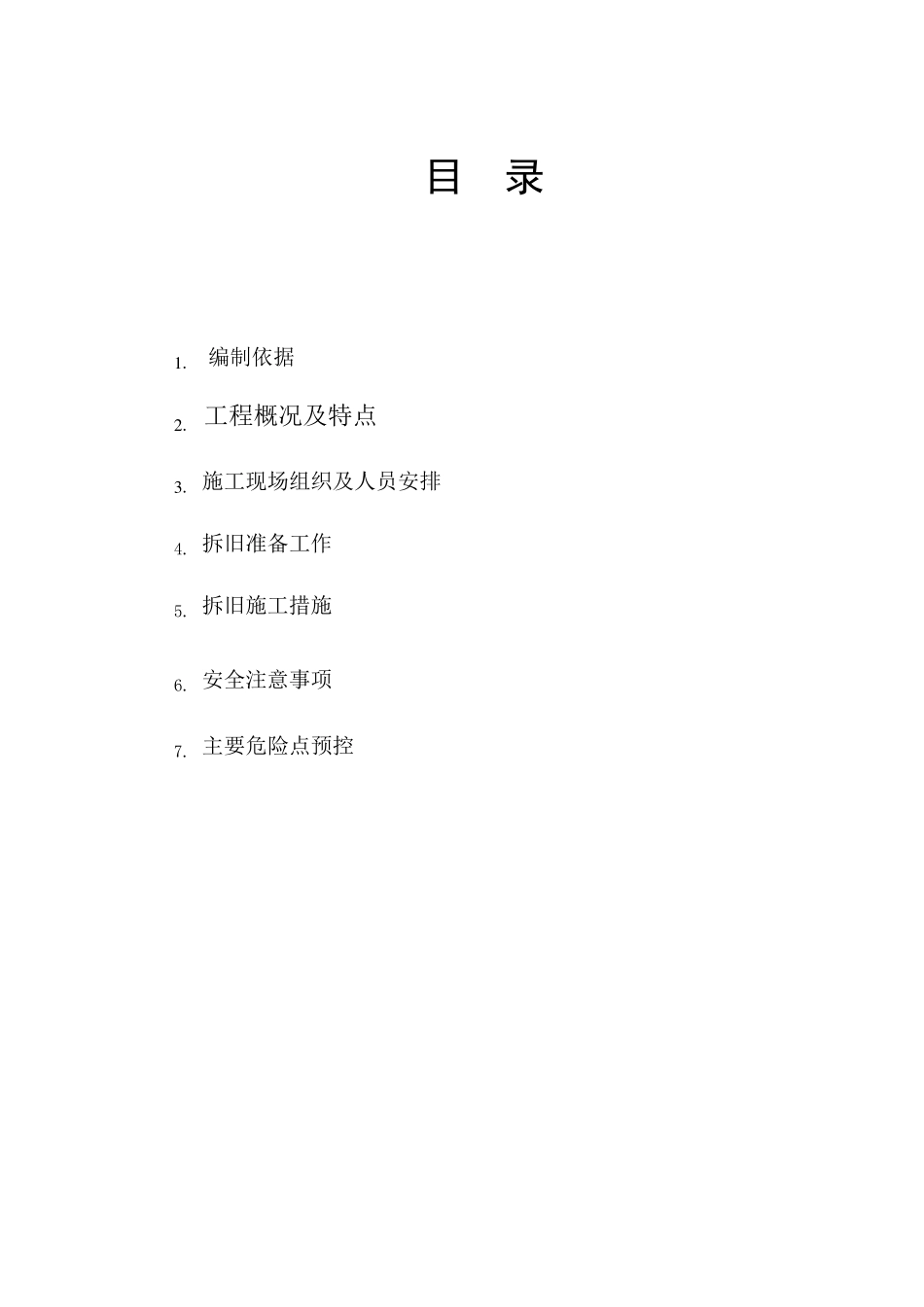

湘潭水利电力开发有限公司 110k 虞路1431 上湖 1432 线 9#-30#迁改工程 拆 旧 施 工 方 案 湘潭水利电力开发有限公司 二0 一二年四月一日 目 录 1 . 编制依据 2 . 工程概况及特点 3 . 施工现场组织及人员安排 4. 拆旧准备工作 5. 拆旧施工措施 6. 安全注意事项 7. 主要危险点预控 110kV 虞路、上湖线路拆旧施工方案 一、编制依据 1、绍兴大明电力设计院的《110kV 虞路上湖输电线路工程施工图纸》 2、《国家电网公司电力安全工作规程》（电力线路部分）。 3、拆旧线路的相关资料。 二、工程概况及特点： 1、 110kV 虞路1431 线上湖1432 线于1997 年1 月投运，为同塔双回路架设，导线采用LGJ—300/40 钢芯铝绞线，地线采用GJ—50 镀锌钢绞线。本次改造线路范围从 9#至 31#止，改造旧线长为5.35km 。拆除杆塔23 基。改拆铁塔大部分位于平地，其中有 3 基位于高山上。 2、本工程110kV 虞路上湖输电线改造工程为拆旧线路部分，旧线拆除均为自立铁塔。线路交叉跨越 380V 以下线路11 处，跨越 10kV 线路10 处，跨越 35kV 线路2 处，跨越双轨电气铁路1 处，跨越公路5 处，跨越房屋以及厂房 4 处，跨百官城关小学校 1 处，跨越水库 1 处。 3、旧线路塔在停电后的情况下施工（已停电）。 4、主要工程量及拆除方式 本次拆除旧线长为5.35km 。拆除杆塔23 基（直线塔16 基，耐张塔7 基）。其中采用人工拆除杆塔有 10#、11#、13#、15#、16#、17#、18#、19#、20#、21#、22#、23#、25#、26#、27#，共计15 基；采用现场人工自然倒塔有 12#、14#、28#、29#、30#，共计5 基；采用吊机吊的有 24#、9#、31#，共计3 基（9#、31#已拆出） 三、施工现场组织及人员安排： 1、人员安排 现场总负责人： 现场安全员： 现场技术员： 本次参加施工的技工：10 人 ，民工：15 人分成2 个施工班组；每个施工班组设立 1 安全监护 人。跨越架搭 设另 行 安排。 2、 责任 人职 责 总负责人:负责组织对本工程拆旧线地段，同参加施工的有关人员进行现场勘察，并制定编制拆旧施工方案；根据实际工作量对管理人员和施工队人员进行详细的组织分工,并指导组织有关负责人对施工队进行安全技术交底和对现场指挥发布方案实施命令。 技术负责人：负责施工前的技术准备，制定实施方案细则，组织施工方案交底工作。并对拆旧方案的安全、拆旧的技术方法方面负责。负责现场各工序技...
